Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601507103 ( GSC3,5 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

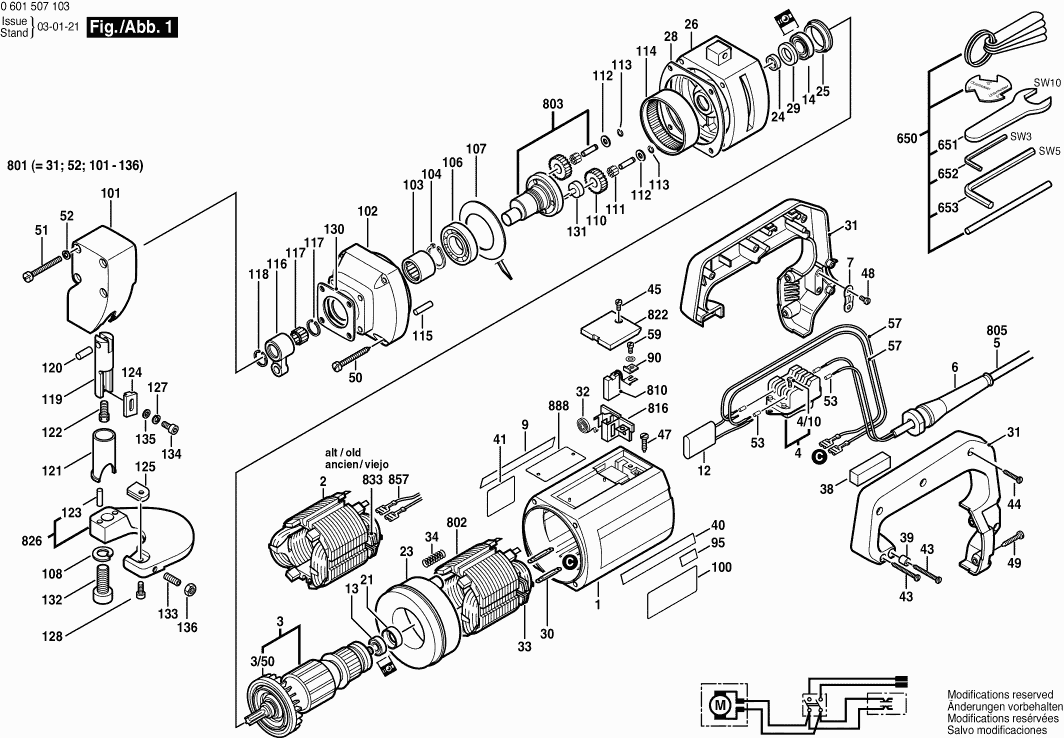

Dessins des Bosch 0601507103 ( GSC3,5 )
Liste de pièces de rechange des Bosch 0601507103 ( GSC3,5 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 3605108145 | 23.75 | 28.50 | |
| Induit 220-230V | ||||
| 3 | 3604010002 | 209.26 | 251.11 | |
| Ventilateur | ||||
| 3/50 | 1606610122 | 2.24 | 2.69 | |
| Commutateur | ||||
| 4 | 1607200065 | 26.84 | 32.21 | |
| Vis à tête cylindrique DIN 84-AM3,5x6-5.8 | ||||
| 4/10 | 2910011082 | 0.83 | 1.00 | |
| Manchon Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 7 | 1601302014 | 1.18 | 1.42 | |
| Etiquette Adhesive | ||||
| 9 | 3601110356 | 4.10 | 4.92 | |
| Filtre D’antiparasitage | ||||
| 12 | 1607328034 | 3.31 | 3.97 | |
| Roulement A Billes 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.92 | |
| Roulement A Billes 9x26x8 | ||||
| 14 | 1900905025 | 15.71 | 18.85 | |
| Bague Intermediaire | ||||
| 21 | 1600502011 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 23 | 1600502019 | 2.71 | 3.25 | |
| Bague Intermediaire | ||||
| 24 | 1600300090 | 2.71 | 3.25 | |
| Bague Intermediaire | ||||
| 25 | 1600221003 | 1.18 | 1.42 | |
| Palier Intermédiaire | ||||
| 26 | 3605820017 | 101.94 | 122.33 | |
| Joint-Plaque | ||||
| 28 | 1601015013 | 1.18 | 1.42 | |
| Bague D’etancheite | ||||
| 29 | 1600290016 | 1.94 | 2.33 | |
| Fiche Plate | ||||
| 30 | 1604477001 | 1.18 | 1.42 | |
| Poignee NOIR | ||||
| 31 | 1605133029 | 36.85 | 44.22 | |
| Ressort Spiral | ||||
| 32 | 1604652006 | 1.18 | 1.42 | |
| Passe-Cables | ||||
| 33 | 3601025003 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 34 | 1604613006 | 1.18 | 1.42 | |
| Plaque Isolante 20x20x50 MM | ||||
| 38 | 1602381006 | 1.18 | 1.42 | |
| Douille De Guidage | ||||
| 39 | 1610313003 | 4.70 | 5.64 | |
| Vis à Tôle DIN 7971-3,9x38 | ||||
| 43 | 2910215093 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-BZ3,9x25 | ||||
| 44 | 2910211022 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 45 | 2910211019 | 0.83 | 1.00 | |
| Plaque Isolante 20x20x50 MM | ||||
| 47 | 1602381006 | 1.18 | 1.42 | |
| Vis à tête cylindrique DIN 84-AM4x6-8.8 | ||||
| 48 | 2910021116 | 1.70 | 2.04 | |
| Vis A Tete Bombee Torx | ||||
| 49 | 2914201529 | 0.83 | 1.00 | |
| Vis à Tôle 79 MM | ||||
| 50 | 2603435012 | 1.18 | 1.42 | |
| Vis à tête cylindrique DIN 84-BM 6x50-8.8 | ||||
| 51 | 2910021213 | 0.83 | 1.00 | |
| Rondelle élastique M6 | ||||
| 52 | 2916690005 | 1.18 | 1.42 | |
| Embout DIN 46 228-A2,5-7 | ||||
| 53 | 1900452003 | 1.94 | 2.33 | |
| Cable De Connexion | ||||
| 57 | 3604438021 | 3.31 | 3.97 | |
| Vis à tête cylindrique DIN 84-AM4x8-8.8 | ||||
| 59 | 2910021118 | 0.83 | 1.00 | |
| Frein D’ecrou | ||||
| 90 | 1601030022 | 1.18 | 1.42 | |
| Etiquette Adhesive | ||||
| 100 | 3601110356 | 4.10 | 4.92 | |
| Couvercle D’engrenage | ||||
| 101 | 3605806007 | 55.25 | 66.30 | |
| Carter D’engrenages | ||||
| 102 | 3605110024 | 113.29 | 135.95 | |
| Roulement A Aiguilles | ||||
| 103 | 3600910001 | 18.19 | 21.83 | |
| Anneau de retenue DIN 471 25x1,2 | ||||
| 104 | 2916650014 | 1.18 | 1.42 | |
| Roulement A Billes Rigide | ||||
| 106 | 3600905011 | 8.45 | 10.14 | |
| Rondelle ressort | ||||
| 107 | 3600550000 | 5.83 | 7.00 | |
| Rondelle élastique 14-FST | ||||
| 108 | 2916690010 | 0.83 | 1.00 | |
| Roue Cylindrique Z=35 | ||||
| 110 | 3606316015 | 23.75 | 28.50 | |
| Aiguille A 2,5x9,8 G2 DIN 5402 | ||||
| 111 | 1903201021 | 0.83 | 1.00 | |
| Rondelle De Compensation 1,2 MM ÉPAIS | ||||
| 112 | 1600100611 | 1.18 | 1.42 | |
| Anneau D’arret 5 DIN 6799 | ||||
| 113 | 2916080908 | 0.83 | 1.00 | |
| Couronne Dentee Z=75 | ||||
| 114 | 3606334009 | 113.29 | 135.95 | |
| Aiguille A 3x15,8G2DIN5402 | ||||
| 115 | 1903201044 | 1.94 | 2.33 | |
| Bielle | ||||
| 116 | 3602001001 | 113.29 | 135.95 | |
| Couronne D’aiguilles | ||||
| 117 | 3600913001 | 8.45 | 10.14 | |
| Anneau élastique | ||||
| 118 | 3600224005 | 0.83 | 1.00 | |
| Tringle De Course | ||||
| 119 | 3603070000 | 60.65 | 72.78 | |
| Goupille Cylindrique | ||||
| 120 | 3603100000 | 5.33 | 6.40 | |
| Coussinet-Douille | ||||
| 121 | 3600422000 | 33.45 | 40.14 | |
| Vis De Reglage | ||||
| 122 | 3603463003 | 5.83 | 7.00 | |
| Goupille Cylindrique DIN 6325-5m6x20 | ||||
| 123 | 2917550122 | 1.18 | 1.42 | |
| Lame Superieure | ||||
| 124 | 2608635195 | 29.75 | 35.70 | |
| Lame Inferieure | ||||
| 125 | 2608635196 | 20.42 | 24.50 | |
| Rondelle élastique M6 | ||||
| 127 | 2916690005 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 128 | 2910375193 | |||
| Joint | ||||
| 130 | 3601015003 | 2.71 | 3.25 | |
| Contrepoids | ||||
| 131 | 3603120001 | 4.70 | 5.64 | |
| Vis cyl SixPans Creux CHC DIN 912-M 14x35-8.8 | ||||
| 132 | 2910145392 | 5.33 | 6.40 | |
| Vis sans tête DIN 913-M6x16-45H | ||||
| 133 | 2912041197 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC DIN 912-M6x16-8.8 | ||||
| 134 | 2910141197 | 0.83 | 1.00 | |
| Rondelle plate DIN 125-A 6,4-ST | ||||
| 135 | 2916011014 | 0.83 | 1.00 | |
| Ecrou Hex | ||||
| 136 | 3603435044 | 0.83 | 1.00 | |
| Jeu De Pieces | ||||
| 650 | 1607000100 | 13.93 | 16.72 | |
| Cle A Fourche Simple DIN 894 SW10 | ||||
| 651 | 1907950504 | 9.53 | 11.44 | |
| Tournevis Coude DIN 911, SW3 | ||||
| 652 | 1907950004 | 4.70 | 5.64 | |
| Cle Male Coudee Pour Vis | ||||
| 653 | 2610364015 | 2.71 | 3.25 | |
| Tete De Coupe | ||||
| 801 | 3607020033 | 756.34 | 907.61 | |
| Épanouissement Polaire 220-230V | ||||
| 802 | 3604220145 | 67.25 | 80.70 | |
| Arbre A Excentrique | ||||
| 803 | 3606110002 | 91.56 | 109.87 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.50 | |
| Jeu De Balais | ||||
| 810 | 1607014126 | 12.41 | 14.89 | |
| Porte-Balais | ||||
| 816 | 1604336017 | 5.83 | 7.00 | |
| Couvercle BLEU | ||||
| 822 | 3605500063 | 3.31 | 3.97 | |
| Porte-Lame | ||||
| 826 | 3608042002 | 322.05 | 386.46 | |
| Passe-Cables | ||||
| 833 | 1601025001 | 1.10 | 1.32 | |
| Cable De Connexion L=360 MM BLANC | ||||
| 857 | 3604460027 | 5.33 | 6.40 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 1.94 | 2.33 | |
