Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601A7B502 (GSB19-2RE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

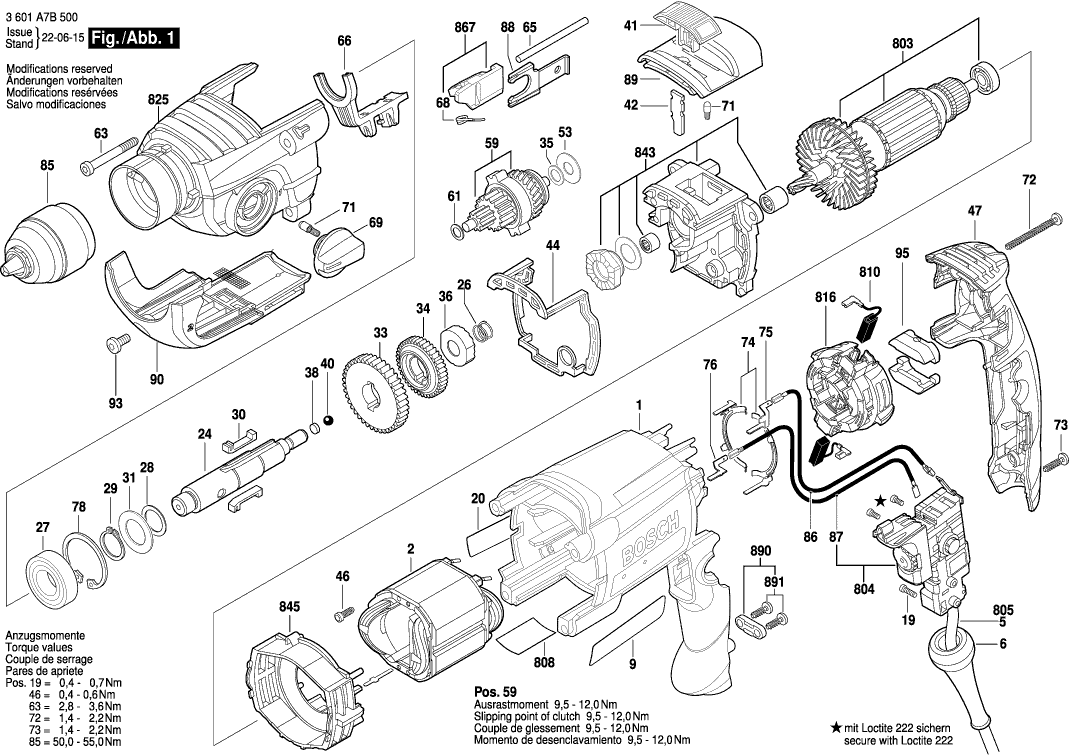

Dessins des Bosch 3601A7B502 (GSB19-2RE)
Liste de pièces de rechange des Bosch 3601A7B502 (GSB19-2RE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1618B00A04 | 31.42 | 37.70 | |
| Épanouissement Polaire | ||||
| 2 | 1604010BT0 | 21.30 | 25.56 | |
| Manchon | ||||
| 6 | 2600707078 | 2.86 | 3.43 | |
| Douille De Passage De Ca Ø6,4-Ø7,0x66 MM | ||||
| 6 | 2600707075 | 2.18 | 2.62 | |
| Plaque De Marque GSB 19-2 | ||||
| 9 | 160111C10Z | 2.40 | 2.88 | |
| Vis A Tete Bombee Torx | ||||
| 19 | 2603490017 | 2.08 | 2.50 | |
| Plaquette Indicatrice | ||||
| 20 | 1618B00029 | 2.40 | 2.88 | |
| Broche De Percage | ||||
| 24 | 2606135138 | 14.94 | 17.93 | |
| Ressort De Compression | ||||
| 26 | 2604616006 | 1.49 | 1.79 | |
| Roulement A Billes Rigide | ||||
| 27 | 1900905163 | 10.90 | 13.08 | |
| Rondelle De Compensation | ||||
| 28 | 2600100695 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 29 | 2916650008 | 1.49 | 1.79 | |
| Clavette Mince | ||||
| 30 | 2602300032 | 3.44 | 4.13 | |
| Rondelle D’arret | ||||
| 31 | 2600101671 | 1.49 | 1.79 | |
| Roue Cylindrique | ||||
| 33 | 2606317084 | 12.82 | 15.38 | |
| Roue Cylindrique | ||||
| 34 | 2606317098 | 11.37 | 13.64 | |
| Rondelle De Compensation | ||||
| 35 | 2600101047 | 1.49 | 1.79 | |
| Rondelle D’arret | ||||
| 36 | 2600190105 | 2.40 | 2.88 | |
| Rondelle D’ajustage | ||||
| 38 | 2600000021 | 1.49 | 1.79 | |
| Rondelle D’ajustage | ||||
| 38 | 2600000030 | 1.49 | 1.79 | |
| Rondelle D’ajustage | ||||
| 38 | 2600000031 | 1.49 | 1.79 | |
| Bille | ||||
| 40 | 1903230009 | 1.00 | 1.20 | |
| Bille | ||||
| 40 | 1903230010 | 1.00 | 1.20 | |
| Bille | ||||
| 40 | 2603230007 | 1.00 | 1.20 | |
| Commutateur A Curseur | ||||
| 41 | 1618B00800 | 1.00 | 1.20 | |
| Plateau De Pression | ||||
| 42 | 2601074008 | 1.49 | 1.79 | |
| Joint | ||||
| 44 | 2601015099 | 5.81 | 6.97 | |
| Vis à Tôle | ||||
| 46 | 2603435086 | 1.32 | 1.58 | |
| Couvercle De Carter | ||||
| 47 | 1618B00A02 | 13.13 | 15.76 | |
| Rondelle ressort | ||||
| 53 | 2600550008 | 1.49 | 1.79 | |
| Pas d'informations disponibles, non commandable | ||||
| 59 | 1600A00MM2 | |||
| Rondelle De Compensation | ||||
| 61 | 2600100607 | 1.49 | 1.79 | |
| Vis Sans Tete | ||||
| 63 | 2603435085 | 1.00 | 1.20 | |
| Goupille Cylindrique | ||||
| 65 | 2603105200 | 1.49 | 1.79 | |
| Pas d'informations disponibles, non commandable | ||||
| 66 | 2601099180 | |||
| Ressort De Compression | ||||
| 68 | 2604616014 | 1.00 | 1.20 | |
| Bouton Rotatif | ||||
| 69 | 2602026157 | 2.08 | 2.50 | |
| Capuchon A Crans D'arret | ||||
| 71 | 2600590006 | 1.49 | 1.79 | |
| Capuchon A Crans D'arret | ||||
| 71 | 1600A01BV3 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 72 | 2603490027 | 1.00 | 1.20 | |
| Vis | ||||
| 73 | 2603490022 | 1.00 | 1.20 | |
| Contact De Branchement | ||||
| 74 | 2601324062 | 1.49 | 1.79 | |
| Contact | ||||
| 75 | 2601099259 | 1.49 | 1.79 | |
| Contact | ||||
| 76 | 2601099260 | 2.08 | 2.50 | |
| Anneau de retenue | ||||
| 78 | 2916660014 | 1.49 | 1.79 | |
| Mandrin Automatique | ||||
| 85 | 1600A028TE | 45.52 | 54.62 | |
| Cable De Connexion | ||||
| 86 | 2604448331 | 1.49 | 1.79 | |
| Cable De Connexion | ||||
| 87 | 2604448334 | 2.08 | 2.50 | |
| Plateau De Retenue | ||||
| 88 | 1618B00808 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 89 | 2605510266 | |||
| Pas d'informations disponibles, non commandable | ||||
| 90 | 2605510269 | |||
| Vis autotaradeuse p. défo | ||||
| 93 | 2914491411 | 1.00 | 1.20 | |
| Clip | ||||
| 95 | 2601329118 | 1.00 | 1.20 | |
| Poignee Auxiliaire | ||||
| 653 | 2602025175 | 14.94 | 17.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 653/30/1 | 2602025180 | |||
| Pas d'informations disponibles, non commandable | ||||
| 653/30/2 | 2911061252 | |||
| Butee De Profondeur | ||||
| 655 | 1613001009 | 3.44 | 4.13 | |
| Induit 230 V | ||||
| 803 | 1604010BS8 | 58.03 | 69.64 | |
| Commutateur | ||||
| 804 | 2607200665 | 21.30 | 25.56 | |
| Câble d alimentation | ||||
| 805 | 1607000386 | 18.94 | 22.73 | |
| Plaque signalétique | ||||
| 808 | 160111A9N6 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000485 | 82.63 | 99.16 | |
| Jeu De Balais | ||||
| 810 | 1617000525 | 9.67 | 11.60 | |
| Couronne Porte-Balais | ||||
| 816 | 1614336061 | 16.79 | 20.15 | |
| Carter D’engrenages | ||||
| 825 | 2605806884 | 39.14 | 46.97 | |
| Console Terminale | ||||
| 843 | 1600A0018A | 34.82 | 41.78 | |
| Tole Chicane | ||||
| 845 | 2600148012 | 7.46 | 8.95 | |
| Guide De Coulisse | ||||
| 867 | 2602033900 | 4.94 | 5.93 | |
| Jeu De Pieces De Fixation | ||||
| 890 | 2607001305 | 4.18 | 5.02 | |
| Vis Empreinte Cruciforme | ||||
| 891 | 2603410046 | 2.08 | 2.50 | |
| Tube De Graisse | ||||
| 895 | 3605430003 | 27.81 | 33.37 | |
