Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601AA21P0 ( GSB18-2RE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

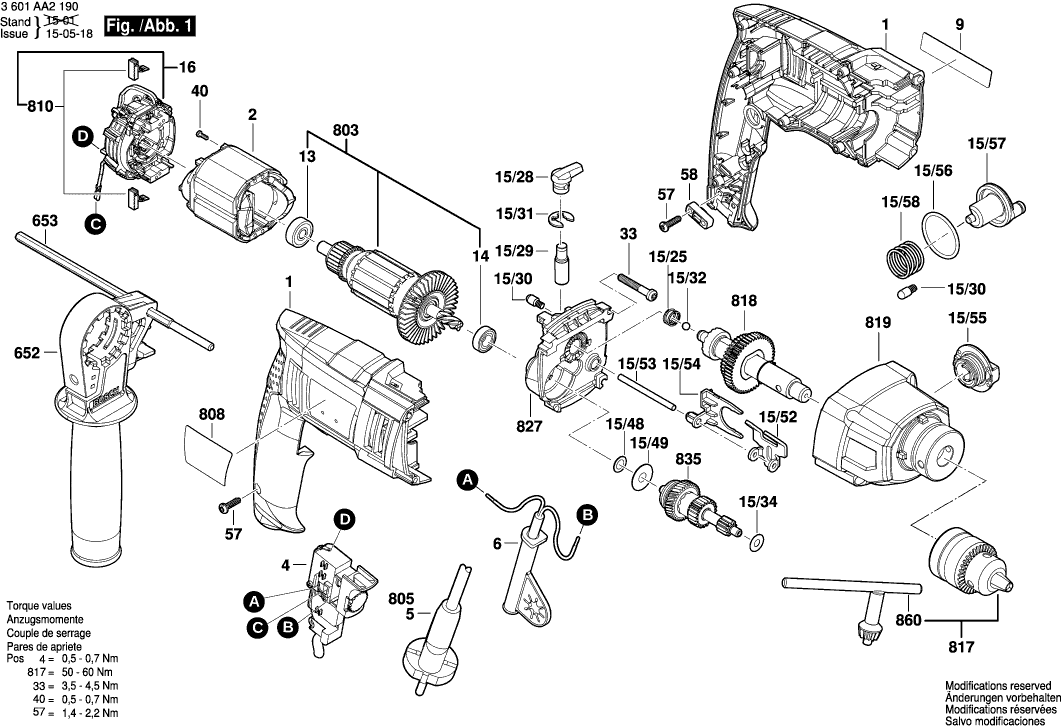

Dessins des Bosch 3601AA21P0 ( GSB18-2RE )
Liste de pièces de rechange des Bosch 3601AA21P0 ( GSB18-2RE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 2609100936 | 15.71 | 18.85 | |
| Épanouissement Polaire | ||||
| 2 | 2609120463 | 18.19 | 21.83 | |
| Commutateur NOIR | ||||
| 4 | 1607200270 | 13.93 | 16.72 | |
| Câble d alimentation GB 230V 4,15m 2 x 1,0mm H05R | ||||
| 5 | 1604460244 | 13.93 | 16.72 | |
| Manchon Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.69 | |
| Plaque De Marque GSB 18-2 RE | ||||
| 9 | 2609134894 | 1.94 | 2.33 | |
| Roulement A Billes Rigide DIN 625 627-2Z/C3 | ||||
| 13 | 1900905020 | 5.83 | 7.00 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 14 | 1900905021 | 4.10 | 4.92 | |
| Ressort De Compression | ||||
| 15/25 | 2604616006 | 1.18 | 1.42 | |
| Bouton | ||||
| 15/28 | 2609100939 | 0.83 | 1.00 | |
| Arbre De Commande | ||||
| 15/29 | 2609111330 | 5.83 | 7.00 | |
| Capuchon A Crans D'arret | ||||
| 15/30 | 2600590006 | 1.18 | 1.42 | |
| Anneau D’arret | ||||
| 15/31 | 2916080912 | 0.83 | 1.00 | |
| Bille DIN 5401-5,5MM-III-ST | ||||
| 15/32 | 1903230010 | 0.83 | 1.00 | |
| Rondelle De Compensation | ||||
| 15/34 | 2609111487 | 0.83 | 1.00 | |
| Rondelle De Compensation 0,3 MM | ||||
| 15/48 | 2600101047 | 1.18 | 1.42 | |
| Rondelle ressort | ||||
| 15/49 | 2600550008 | 1.18 | 1.42 | |
| Curseur De Reglage | ||||
| 15/52 | 2609111907 | 2.24 | 2.69 | |
| Boulon De Guidage | ||||
| 15/53 | 2609111220 | 1.18 | 1.42 | |
| Plateau De Retenue | ||||
| 15/54 | 2609101436 | 0.83 | 1.00 | |
| Bouton Rotatif | ||||
| 15/55 | 2609101419 | 0.83 | 1.00 | |
| Joint torique | ||||
| 15/56 | 2600206025 | 0.83 | 1.00 | |
| Guide De Coulisse | ||||
| 15/57 | 2609111893 | 6.54 | 7.85 | |
| Ressort Action Angulaire | ||||
| 15/58 | 2604651026 | 1.18 | 1.42 | |
| Couronne Porte-Balais | ||||
| 16 | 2609199439 | 13.93 | 16.72 | |
| Vis Sans Tete | ||||
| 33 | 2609111383 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7981-ST2,2x9,5-C-H | ||||
| 40 | 2910611002 | 0.83 | 1.00 | |
| Vis 4x16 | ||||
| 57 | 2603490022 | 0.83 | 1.00 | |
| Support De Cable | ||||
| 58 | 2601035001 | 1.18 | 1.42 | |
| Poignee Auxiliaire | ||||
| 652 | 2609199430 | 8.45 | 10.14 | |
| Butee De Profondeur | ||||
| 653 | 2603001009 | 4.10 | 4.92 | |
| Set d’induit 230-240V | ||||
| 803 | 2609199451 | 36.85 | 44.22 | |
| Plaque signalétique | ||||
| 808 | 2609134343 | 0.83 | 1.00 | |
| Jeu De Balais 220 V / 127 V | ||||
| 810 | 1617000525 | 8.45 | 10.14 | |
| Mandrin A Cle Ø1,5-13 MM | ||||
| 817 | 1608571080 | 23.75 | 28.50 | |
| Mandrin | ||||
| 817 | 2609112171 | 0.83 | 1.00 | |
| Broche De Percage | ||||
| 818 | 2609199446 | 18.19 | 21.83 | |
| Carter D’engrenages | ||||
| 819 | 2609199450 | 20.42 | 24.50 | |
| Flasque De Palier | ||||
| 827 | 2609199449 | 18.19 | 21.83 | |
| Engrenage Reducteur | ||||
| 835 | 2609199447 | 23.75 | 28.50 | |
| Cle De Mandrin SG2 | ||||
| 860 | 2607950007 | 5.33 | 6.40 | |
