Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601AA1020 ( GSB1300 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

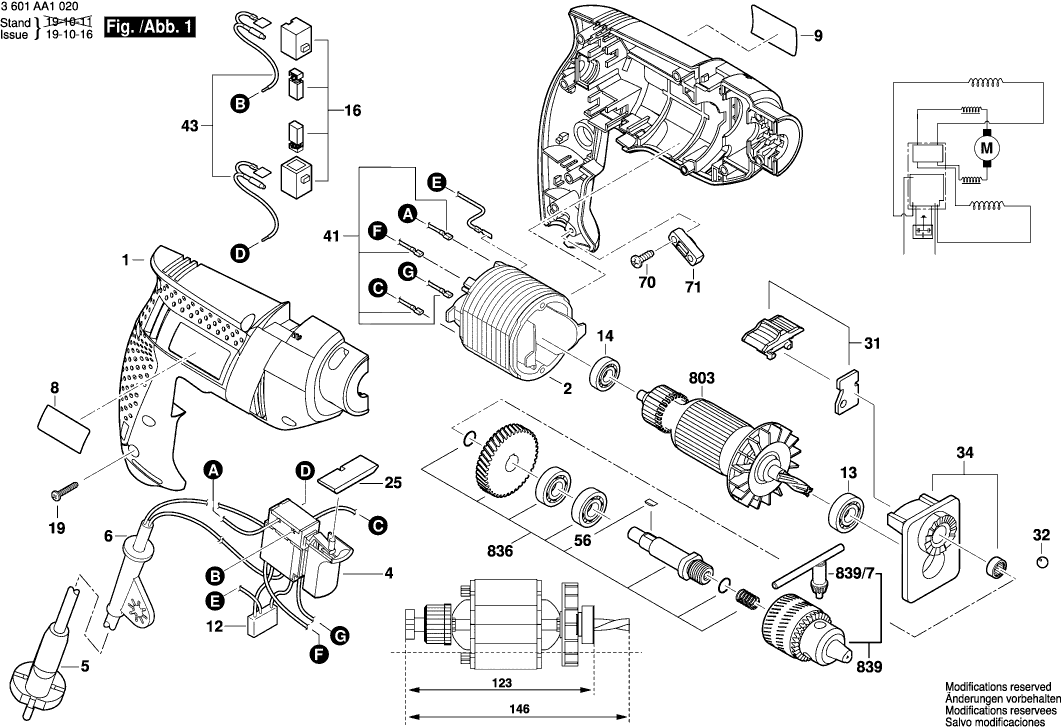

Dessins des Bosch 3601AA1020 ( GSB1300 )
Liste de pièces de rechange des Bosch 3601AA1020 ( GSB1300 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Corps | ||||
| 1 | 1619PB4746 | 12.41 | 14.89 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1619PA0678 | 15.71 | 18.85 | |
| Interrupteur | ||||
| 4 | 1619PA0679 | 15.71 | 18.85 | |
| Câble d alimentation | ||||
| 5 | 1619PA2001 | 7.58 | 9.10 | |
| Manchon Ø 9 mm | ||||
| 6 | 1619PB2058 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 8 | 1619PA8446 | 1.94 | 2.33 | |
| Plaque De Marque GSB 1300 | ||||
| 9 | 1619PA8161 | 0.83 | 1.00 | |
| Condensateur Antiparasit. | ||||
| 12 | 1619PA0702 | 5.83 | 7.00 | |
| Roulement A Billes Rigide | ||||
| 13 | 1619PA0681 | 4.70 | 5.64 | |
| Roulement A Billes Rigide | ||||
| 14 | 1619PA0680 | 2.71 | 3.25 | |
| Jeu De Balais | ||||
| 16 | 1619PA1407 | 5.83 | 7.00 | |
| Vis A Tete Bombee Torx | ||||
| 19 | 1619PA0683 | 0.83 | 1.00 | |
| Levier | ||||
| 25 | 1619PA0684 | 1.70 | 2.04 | |
| Commutateur | ||||
| 31 | 1619PA0701 | 1.94 | 2.33 | |
| Bille | ||||
| 32 | F000615033 | 0.83 | 1.00 | |
| Console Terminale | ||||
| 34 | 1619PA0685 | 8.45 | 10.14 | |
| Câble Électrique | ||||
| 41 | 1619PA6599 | 1.70 | 2.04 | |
| Boite Antiparasite | ||||
| 43 | 1619PA0703 | 4.70 | 5.64 | |
| Clavette-Disque | ||||
| 56 | 1619PA0690 | 0.83 | 1.00 | |
| Vis à Tôle | ||||
| 70 | F000616083 | 0.83 | 1.00 | |
| Collier De Fixation | ||||
| 71 | F000616084 | 0.83 | 1.00 | |
| Poignee Auxiliaire Ø43 MM NOIR | ||||
| 651 | 1612025031 | 9.53 | 11.44 | |
| Poignee Auxiliaire M10 | ||||
| 651 | 1619PB4323 | 7.58 | 9.10 | |
| Butee De Profondeur | ||||
| 698 | 2603001009 | 4.10 | 4.92 | |
| Induit 220-240V | ||||
| 803 | 1619PA0697 | 26.84 | 32.21 | |
| Broche De Percage | ||||
| 836 | 1619PA1858 | 15.71 | 18.85 | |
| Mandrin A Cle | ||||
| 839 | 1619PA1689 | 26.84 | 32.21 | |
| Cle De Mandrin | ||||
| 839/7 | 1619PA0694 | 4.70 | 5.64 | |
