Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601B1710B ( GSB13RE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

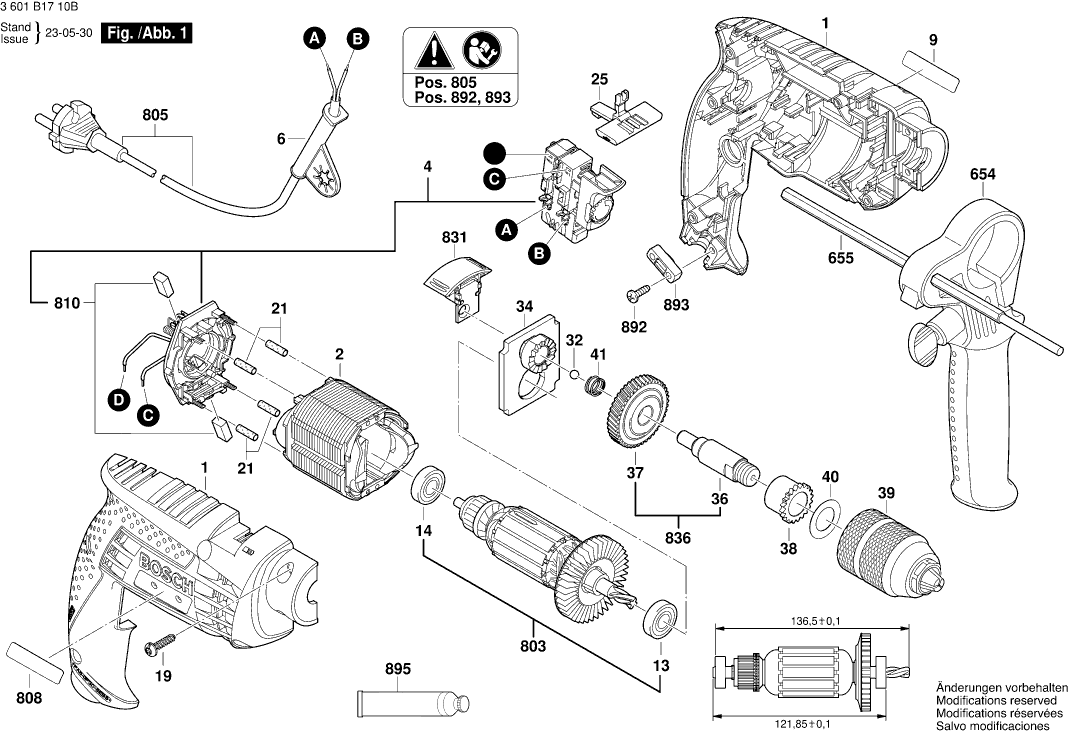

Dessins des Bosch 3601B1710B ( GSB13RE )
Liste de pièces de rechange des Bosch 3601B1710B ( GSB13RE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter | ||||
| 1 | 2609100658 | 12.41 | 14.89 | |
| Épanouissement Polaire 230V | ||||
| 2 | 2604220718 | 13.93 | 16.72 | |
| Commutateur | ||||
| 4 | 1607000F23 | 13.93 | 16.72 | |
| Manchon Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.69 | |
| Plaque De Marque | ||||
| 9 | 160111C4YC | 0.83 | 1.00 | |
| Roulement A Billes 8x22x7 | ||||
| 13 | 2609110153 | 4.70 | 5.64 | |
| Roulement A Billes | ||||
| 14 | 2609110491 | 4.10 | 4.92 | |
| Flexible Contractible | ||||
| 21 | 2600409021 | 0.83 | 1.00 | |
| Levier | ||||
| 25 | 2609100580 | 1.94 | 2.33 | |
| Bille DIN 5401-5,5MM-III-ST | ||||
| 32 | 1903230010 | 0.83 | 1.00 | |
| Pont de roulement | ||||
| 34 | 2609199073 | 7.58 | 9.10 | |
| Broche De Percage | ||||
| 36 | 2609110441 | 7.58 | 9.10 | |
| Engrenage | ||||
| 37 | 2606320092 | 7.58 | 9.10 | |
| Bague En Metal Fritte | ||||
| 38 | 2609110442 | 0.83 | 1.00 | |
| Mandrin Automatique | ||||
| 39 | 1600A01SA9 | 29.75 | 35.70 | |
| Rondelle plate | ||||
| 40 | 2600100105 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 41 | 2604616006 | 1.18 | 1.42 | |
| Poignee Auxiliaire | ||||
| 654 | 2602025094 | 5.83 | 7.00 | |
| Butee De Profondeur | ||||
| 655 | 2609005615 | 3.31 | 3.97 | |
| Induit 220-240V | ||||
| 803 | 2609120232 | 26.84 | 32.21 | |
| Câble d alimentation EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.26 | |
| Plaque signalétique | ||||
| 808 | 160111A9SR | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 2610391290 | 6.54 | 7.85 | |
| Commutateur | ||||
| 831 | 2609160127 | 2.24 | 2.69 | |
| Broche De Percage | ||||
| 836 | 2609160123 | 11.88 | 14.26 | |
| Vis 4x16 | ||||
| 892 | 2603490022 | 0.83 | 1.00 | |
| Support De Cable | ||||
| 893 | 2601035001 | 1.18 | 1.42 | |
| Tube De Graisse Albida | ||||
| 895 | 3605430003 | 23.75 | 28.50 | |
