Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601AA8000 ( GRW18-2E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

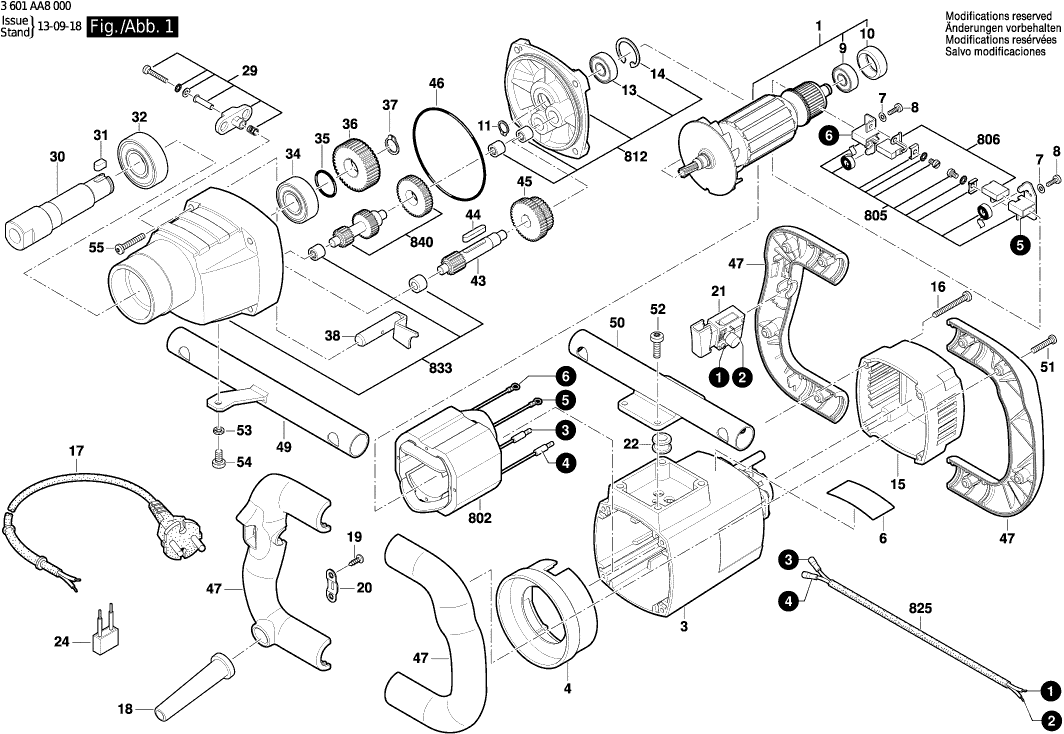

Dessins des Bosch 3601AA8000 ( GRW18-2E )
Liste de pièces de rechange des Bosch 3601AA8000 ( GRW18-2E )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Induit 230V | ||||
| 1 | 1604010B26 | 210.30 | 252.36 | |
| Carter De Moteur | ||||
| 3 | 160510829U | 37.50 | 45.00 | |
| Deflecteur D’air | ||||
| 4 | 160059105A | 13.90 | 16.68 | |
| Plaque signalétique | ||||
| 6 | 1619PB1006 | 0.83 | 1.00 | |
| Rondelle Elastique | ||||
| 7 | 3600150024 | 2.52 | 3.02 | |
| Vis autotaradeuse p. défo DIN 7500C-ZM4x12 MM | ||||
| 8 | 3603435019 | 2.52 | 3.02 | |
| Roulement A Billes Rigide | ||||
| 9 | 160059105B | 8.45 | 10.14 | |
| Chapeau De Palier | ||||
| 10 | 1605820239 | 2.24 | 2.69 | |
| Anneau de retenue | ||||
| 11 | 3600119039 | 3.71 | 4.45 | |
| Roulement A Billes Rigide | ||||
| 13 | 3600905128 | 22.88 | 27.46 | |
| Anneau de retenue | ||||
| 14 | 3600119038 | 3.71 | 4.45 | |
| Chape | ||||
| 15 | 1600A001UU | 13.90 | 16.68 | |
| Vis à Tôle | ||||
| 16 | 1603490A01 | 1.32 | 1.58 | |
| Câble d alimentation EU 0,32m 2 x 1mm H07 RN-F | ||||
| 17 | 3604460118 | 37.50 | 45.00 | |
| Manchon | ||||
| 18 | 3605703084 | 5.27 | 6.32 | |
| Vis à Tôle | ||||
| 19 | 1603490A02 | 1.00 | 1.20 | |
| Serre-Cable | ||||
| 20 | 1600A001U3 | 1.00 | 1.20 | |
| Interrupteur | ||||
| 21 | 1607000E7R | 37.50 | 45.00 | |
| Passe-Cables | ||||
| 22 | 1600703047 | 3.04 | 3.65 | |
| Condensateur Antiparasit. | ||||
| 24 | 1600A00313 | 5.27 | 6.32 | |
| Commutateur | ||||
| 29 | 1607200314 | 8.48 | 10.18 | |
| Vis Sans Fin | ||||
| 30 | 1600A001UV | 50.23 | 60.28 | |
| Clavette Parallele | ||||
| 31 | 1600A001UW | 2.52 | 3.02 | |
| Roulement A Billes Rigide | ||||
| 32 | 160090003H | 20.39 | 24.47 | |
| Roulement A Billes Rigide | ||||
| 34 | 160090003J | 26.62 | 31.94 | |
| Rondelle D’ajustage | ||||
| 35 | 1600A001UX | 17.60 | 21.12 | |
| Roue Cylindrique | ||||
| 36 | 1600A001UY | 45.52 | 54.62 | |
| Anneau de retenue | ||||
| 37 | 1600150019 | 1.32 | 1.58 | |
| Boulon D’accouplement | ||||
| 38 | 1600A001UZ | 11.02 | 13.22 | |
| Arbre Formant Pignon | ||||
| 43 | 1600A001V0 | 50.23 | 60.28 | |
| Clavette Parallele | ||||
| 44 | 1600A001V1 | 1.18 | 1.42 | |
| Roue D’engrenage | ||||
| 45 | 1606300009 | 50.23 | 60.28 | |
| Joint torique | ||||
| 46 | 1600210248 | 5.27 | 6.32 | |
| Poignee Couvercle | ||||
| 47 | 1600A001UD | 17.60 | 21.12 | |
| Tube | ||||
| 49 | 1600A001V2 | 33.33 | 40.00 | |
| Tube | ||||
| 50 | 1600A001V3 | 33.33 | 40.00 | |
| Vis Pour Plastique | ||||
| 51 | 1600A001UP | 1.00 | 1.20 | |
| Vis Pour Plastique | ||||
| 52 | 1600A001V4 | 1.00 | 1.20 | |
| Rondelle élastique | ||||
| 53 | 160015001A | 1.90 | 2.28 | |
| Vis A Tete Bombee | ||||
| 54 | 1600A001V5 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 55 | 1603490A05 | 1.00 | 1.20 | |
| Masse Polaire 230V | ||||
| 802 | 160422023T | 102.63 | 123.16 | |
| Porte-Balais | ||||
| 805 | 1600A001V6 | 30.08 | 36.10 | |
| Jeu De Balais | ||||
| 806 | 3604321034 | 30.08 | 36.10 | |
| Flasque De Palier | ||||
| 812 | 160580807S | 75.38 | 90.46 | |
| Fil Torsade | ||||
| 825 | 1600A001U5 | 2.52 | 3.02 | |
| Carter D’engrenages | ||||
| 833 | 1605806552 | 126.98 | 152.38 | |
| Unite A Engrenages | ||||
| 840 | 1600A001V7 | 102.63 | 123.16 | |
