Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601K61500 ( GRL300HV )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

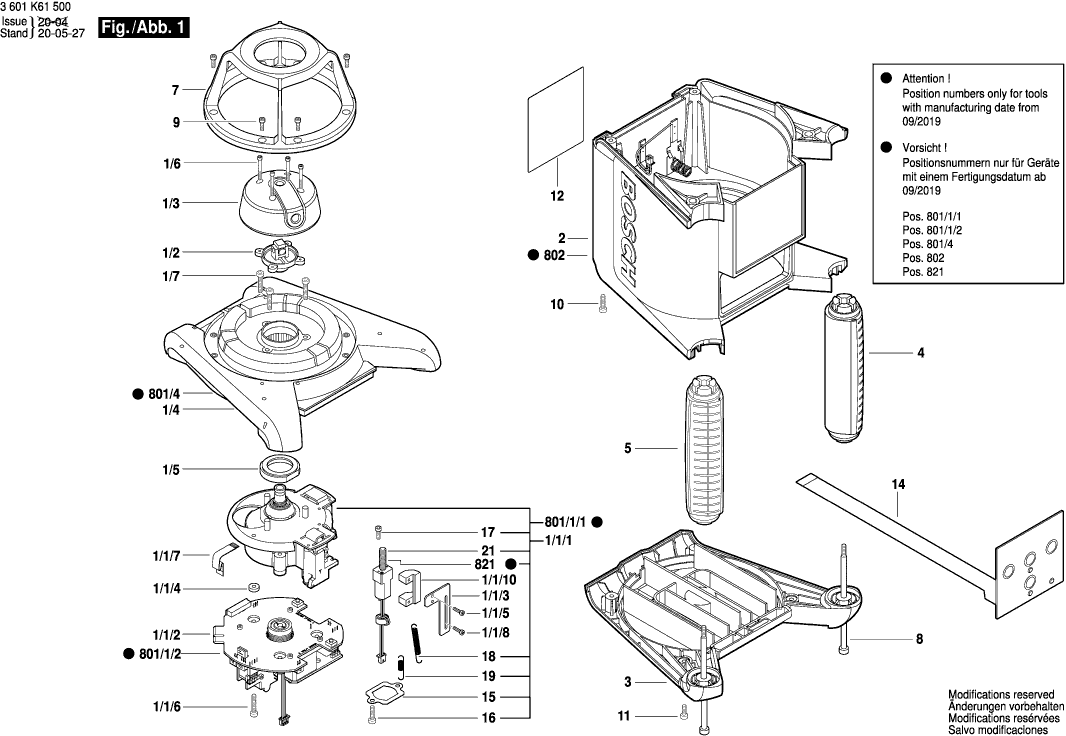

Dessins des Bosch 3601K61500 ( GRL300HV )
Liste de pièces de rechange des Bosch 3601K61500 ( GRL300HV )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1/1/1 | 16051082MP | 113.29 | 135.95 | |
| Interrupt. Fin De Course | ||||
| 1/1/10 | 2610A13399 | 0.83 | 1.00 | |
| Elément de nivellement | ||||
| 1/1/2 | 1600A01NM0 | 168.86 | 202.63 | |
| Interrupt. Fin De Course | ||||
| 1/1/3 | 2610A13397 | 1.18 | 1.42 | |
| Rondelle Profilee | ||||
| 1/1/4 | 2610A12269 | 1.94 | 2.33 | |
| Vis cyl SixPans Creux CHC | ||||
| 1/1/5 | 2610A12272 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC | ||||
| 1/1/6 | 2610A12284 | 0.83 | 1.00 | |
| Carte Imprimee Souple | ||||
| 1/1/7 | 2610A12359 | 1.70 | 2.04 | |
| Vis à Tôle | ||||
| 1/1/8 | 2610A12301 | 0.83 | 1.00 | |
| Monture d’objectif | ||||
| 1/2 | 2610A12298 | 60.65 | 72.78 | |
| Gyrophare | ||||
| 1/3 | 2610A12321 | 26.84 | 32.21 | |
| Sous-Ensemble Carter | ||||
| 1/4 | 2610A12340 | 73.72 | 88.46 | |
| douille à bille | ||||
| 1/5 | 2610A12224 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC | ||||
| 1/6 | 2610A12461 | 0.83 | 1.00 | |
| Carter | ||||
| 2 | 2610A14450 | 33.45 | 40.14 | |
| Carter | ||||
| 3 | 2610A12957 | 23.75 | 28.50 | |
| Poignee | ||||
| 4 | 2610A12464 | 18.19 | 21.83 | |
| Poignee | ||||
| 5 | 2610A12309 | 18.19 | 21.83 | |
| Ens.boîtier alimentation | ||||
| 6 | 2610A12327 | 11.88 | 14.26 | |
| Cage | ||||
| 7 | 2610A12311 | 23.75 | 28.50 | |
| Boulon Filete | ||||
| 8 | 2610A12310 | 2.24 | 2.69 | |
| Vis cyl SixPans Creux CHC | ||||
| 9 | 2610A12348 | 1.70 | 2.04 | |
| Vis cyl SixPans Creux CHC | ||||
| 10 | 2610A12459 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC | ||||
| 11 | 2610A12460 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 12 | 2610A13609 | 1.94 | 2.33 | |
| Clavier A Touches | ||||
| 14 | 2610A13403 | 20.42 | 24.50 | |
| Plaque Du Moteur | ||||
| 15 | 2610A12302 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC | ||||
| 17 | 2610A12275 | 0.83 | 1.00 | |
| Ressort De Traction | ||||
| 18 | 2610A12283 | 0.83 | 1.00 | |
| Ressort De Traction | ||||
| 19 | 2610A13065 | 0.83 | 1.00 | |
| DSB engrenage-moteur | ||||
| 21 | 2610A13249 | 29.75 | 35.70 | |
| Plus disponible, pas de remplacement | ||||
| 650 | 2610A15290 | |||
| Plus disponible, pas de remplacement | ||||
| 651 | 2610A15308 | |||
| Unité de Commande à Distance | ||||
| 680 | 1607000EC7 | 113.29 | 135.95 | |
| Carter De Moteur | ||||
| 801/1/1 | 16099221BA | 113.29 | 135.95 | |
| Élément de nivellement | ||||
| 801/1/2 | 1600A020P5 | 168.86 | 202.63 | |
| Assemblage | ||||
| 801/4 | 1600A01R7U | 73.72 | 88.46 | |
| Plus disponible, pas de remplacement | ||||
| 802 | 1600A01R89 | |||
| Assemblage moteur-boîte de vitesse | ||||
| 821 | 1600A01R7V | 26.84 | 32.21 | |
