Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600J11000 ( GRA53 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3600J11000 ( GRA53 )

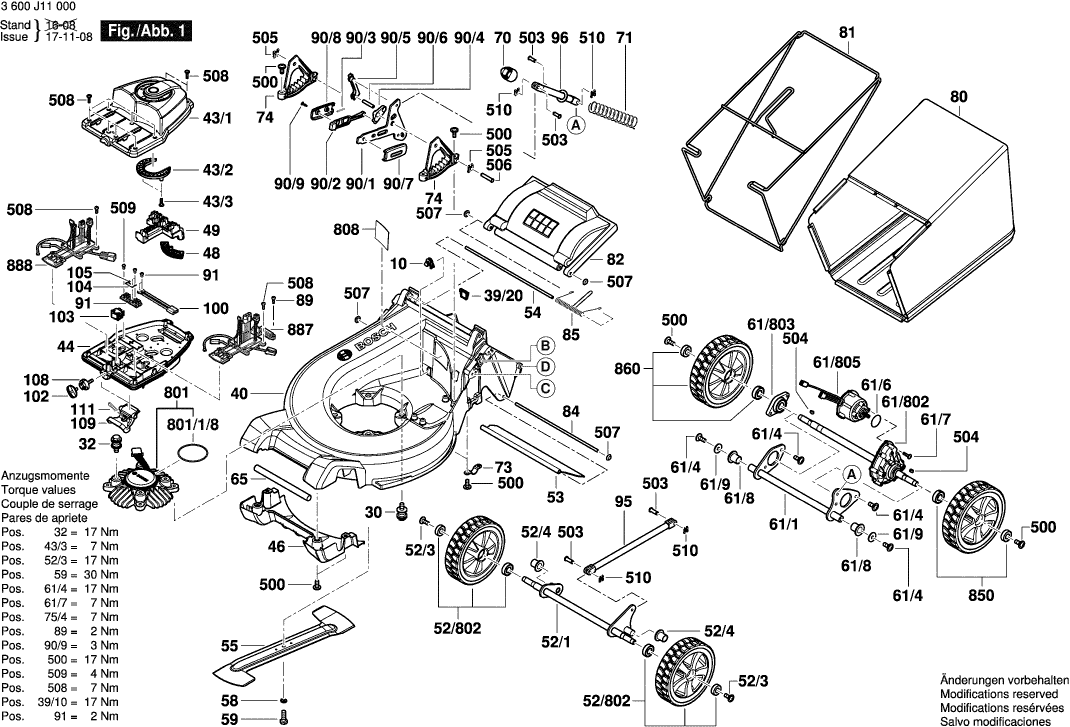

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3600J11000 ( GRA53 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Manchon
10 F016L76343 0.83 1.00

Douille D’amortissement
30 F016L76018 0.83 1.00

Vis Tête Hexagonale M10x20
32 F016L76017 1.94 2.33

Console A Equerre
39/1 F016L76263 12.41 14.89

Vis Tête Hexagonale
39/10 F016L76294 1.18 1.42

Ecrou De Calage
39/11 F016L76293 0.83 1.00

Boulon
39/12 F016L76158 0.83 1.00

Boulon
39/13 F016L76990 4.10 4.92

Came De Reglage
39/2 F016L76292 11.88 14.26

Collier De Serrage
39/20 F016L76344 0.83 1.00

Guidage De Cable
39/21 F016L76345 1.18 1.42

Serre-Cables
39/3 F016L76160 1.94 2.33

Insert
39/5 F016L76189 18.19 21.83

Pivot
39/6 F016L76159 1.94 2.33

Poignee
39/823 F016104597 40.61 48.73

Châssis
40 F016L76019 441.61 529.93

Couvercle moteur
43/1 F016L76025 18.19 21.83

Ventilateur
43/2 F016L76273 15.71 18.85

Vis M5x20
43/3 F016L76058 0.83 1.00

Carter Inferieur
44 F016L76274 67.25 80.70

Plaque De Fermeture
46 F016L76470 36.85 44.22

Caoutchoue
48 F016L76186 2.24 2.69

Etrier-Cable
49 F016L76291 3.31 3.97

Axe
52/1 F016L76280 73.72 88.46

Vis M8x20
52/3 F016L76173 0.83 1.00

Douille De Serrage
52/4 F016L76044 0.83 1.00

Roue
52/802 F016104466 60.65 72.78

Clapet
53 F016L76089 12.41 14.89

Pivot D’avance
54 F016L76090 2.24 2.69

COUTEAU DE TONDEUSE
55 F016L76030 23.75 28.50

Rondelle Elastique 1/2"
58 F016L66173 1.18 1.42

Boulon M10x30
59 F016L66141 1.94 2.33

Axe
61/1 F016L76281 67.25 80.70

Vis M8x20
61/4 F016L76173 0.83 1.00

Joint torique
61/6 F016L76082 0.83 1.00

Vis M5x20
61/7 F016L76058 0.83 1.00

Douille De Serrage
61/8 F016L76044 0.83 1.00

Unite D’entrainement
61/802 F016104472 168.86 202.63

Logement De Palier
61/803 F016104560 15.71 18.85

Moteur à Courant Continu
61/805 F016104473 209.26 251.11

Rondelle
61/9 F016L76332 0.83 1.00

Poignee De Transport
65 F016L76279 8.45 10.14

Poignee
66 F016L76265 36.85 44.22

Douille
70 F016L76178 0.83 1.00

Ressort
71 F016L76087 3.31 3.97

Piece De Serrage
73 F016L76088 0.83 1.00

Compartiment De Coffret
74 F016L76272 49.56 59.47

Appui de guidage complet
75/1 F016L76269 67.25 80.70

Support D’etranglement
75/2/1 F016L76114 18.19 21.83

Regle De Commande
75/2/10 F016L76268 23.75 28.50

Ressort
75/2/11 F016L76138 5.33 6.40

Regle De Commande
75/2/12 F016L76267 29.75 35.70

Pivot
75/2/13 F016L76141 2.24 2.69

Goupille Spirale
75/2/14 F016L76481 0.83 1.00

Douille De Butee
75/2/15 F016L68665 0.83 1.00

Elements De Couplage
75/2/2 F016L76115 130.32 156.38

Pointeau De Reglage
75/2/3 F016L76128 6.54 7.85

Coussinet
75/2/4 F016L76129 2.24 2.69

Ressort
75/2/5 F016L76130 0.83 1.00

Couvercle D’obturation
75/2/6 F016L76131 5.83 7.00

Coussinet
75/2/7 F016L76132 3.31 3.97

Pivot
75/2/8 F016L76135 2.24 2.69

Pivot
75/2/9 F016L76136 1.94 2.33

DOUILLE
75/3 F016L76143 0.83 1.00

Vis M5x20
75/4 F016L76058 0.83 1.00

Ressort
75/5 F016L76144 0.83 1.00

Bouton De Commande
75/6 F016L76145 8.45 10.14

Plus disponible, pas de remplacement
80 F016L76152

Profil De Cadre
81 F016L76151 29.75 35.70

Protection De Clapet
82 F016L76105 15.71 18.85

Pivot D’avance
84 F016L76106 1.18 1.42

Ressort
85 F016L76107 2.24 2.69

Vis M3x10
89 F016L76402 0.83 1.00

Levier De Reglage
90/1 F016L76271 20.42 24.50

Bouton
90/2 F016L76094 0.83 1.00

Ressort
90/3 F016L76095 2.71 3.25

Tringlerie
90/4 F016L76096 1.94 2.33

Curseur
90/5 F016L76097 1.94 2.33

Pivot De Retenue
90/6 F016L76098 2.71 3.25

Poignee A Croisillon
90/7 F016L76102 4.10 4.92

Poignee A Croisillon
90/8 F016L76190 4.10 4.92

Vis M5x20 PLASTIC
90/9 F016L76187 0.83 1.00

Module A Diodes
91 F016L76166 26.84 32.21

Tringlerie
95 F016L76270 26.84 32.21

Tringlerie
96 F016L76277 26.84 32.21

Cable De Connexion
100 F016L76086 5.83 7.00

Cle De Contact
102 F016L76146 2.24 2.69

Commutateur
103 F016L66928 5.83 7.00

Disque D’accouplement
104 F016L76185 0.83 1.00

Disque D’accouplement
105 F016L76473 0.83 1.00

Came
108 F016L76180 0.83 1.00

Trigger
109 F016L76027 1.94 2.33

Ressort
111 F016L76028 0.83 1.00

Vis M8x20
500 F016L76173 0.83 1.00

Chape
503 F016L76100 5.83 7.00

Clé
504 F016L76091 1.94 2.33

Clip
505 F016L76101 1.94 2.33

Chape
506 F016L76099 13.93 16.72

Capuchon De Securite Ø8 MM NOIR
507 F016T48990 0.83 1.00

Vis M5x20
508 F016L76058 0.83 1.00

Vis
509 F016L76188 0.83 1.00

Etrier D’arret
510 F016L68664 0.83 1.00

Moteur à Courant Continu 36V
801 F016104471 342.01 410.41

Joint torique
801/1/8 F016L76214 0.83 1.00

Plaque signalétique
808 F016104577 1.94 2.33

Roue
850 F016104467 73.72 88.46

Roue
860 F016104468 73.72 88.46

Entraînement Electronique
887 F016104469 209.26 251.11

Entraînement Electronique
888 F016104470 187.62 225.14
