Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0602135101 ( GR.57 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

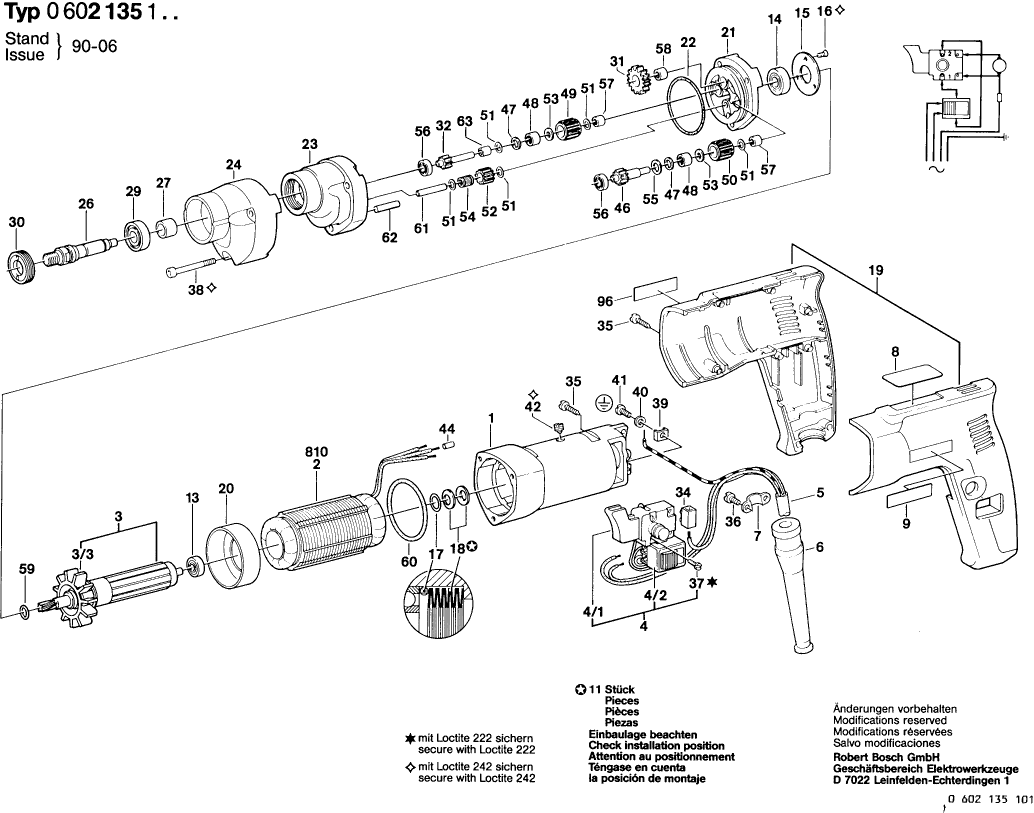

Dessins des Bosch 0602135101 ( GR.57 )
Liste de pièces de rechange des Bosch 0602135101 ( GR.57 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 3605102034 | 209.26 | 251.11 | |
| Rotor | ||||
| 3 | 3604080021 | 209.26 | 251.11 | |
| Ventilateur | ||||
| 3/3 | 1606610105 | 11.88 | 14.26 | |
| Commutateur | ||||
| 4 | 3607200020 | 60.65 | 72.78 | |
| Commutateur | ||||
| 4/1 | 3607200003 | 23.75 | 28.50 | |
| Commutateur | ||||
| 4/2 | 3607200019 | 13.93 | 16.72 | |
| Cable Elec. Avec Raccord | ||||
| 5 | 3604462050 | 23.75 | 28.50 | |
| Manchon Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 7 | 1601302014 | 1.18 | 1.42 | |
| Plaque signalétique | ||||
| 8 | 3601106053 | 4.10 | 4.92 | |
| Plaque De Marque | ||||
| 9 | 1601110483 | 1.94 | 2.33 | |
| Roulement A Billes Rigide 625-2Z DIN 625 | ||||
| 13 | 1900905015 | 23.75 | 28.50 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 14 | 1610905011 | 11.88 | 14.26 | |
| Rondelle D’arret | ||||
| 15 | 3600190012 | 2.24 | 2.69 | |
| Vis à tête fraisée DIN 963-M3x8-8.8 | ||||
| 16 | 2910780050 | 5.33 | 6.40 | |
| Joint torique 12,0x2,25 MM | ||||
| 17 | 3600210039 | 5.83 | 7.00 | |
| Rondelle ressort | ||||
| 18 | 3600150013 | 2.71 | 3.25 | |
| Poignee | ||||
| 19 | 3605132036 | 18.19 | 21.83 | |
| Deflecteur D’air | ||||
| 20 | 1600502005 | 1.94 | 2.33 | |
| Logement De Palier | ||||
| 21 | 3605820016 | 81.47 | 97.76 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1610210022 | |||
| Carter D’engrenages | ||||
| 23 | 3605106039 | 81.47 | 97.76 | |
| Boitier Isolant | ||||
| 24 | 3605108096 | 10.73 | 12.88 | |
| Broche De Percage | ||||
| 26 | 3603124012 | 55.25 | 66.30 | |
| Entretoise | ||||
| 27 | 3600290015 | 8.45 | 10.14 | |
| Roulement A Billes Rigide | ||||
| 29 | 1600900042 | 4.70 | 5.64 | |
| Bague Filetee M 28x1 MM FILET À GAUCHE | ||||
| 30 | 3603344013 | 10.73 | 12.88 | |
| Roue Cylindrique Z=37 | ||||
| 31 | 3606319011 | 20.42 | 24.50 | |
| Arbre Avec Roue Engrenage Z=11 | ||||
| 32 | 3606311002 | 60.65 | 72.78 | |
| Barrette De Jonction 1x1,5 MM/2 | ||||
| 34 | 1901091012 | 4.10 | 4.92 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 35 | 2603490023 | 0.83 | 1.00 | |
| Vis à tête cylindrique DIN 84-AM4x6-8.8 | ||||
| 36 | 2910021116 | 1.70 | 2.04 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 37 | 2603410001 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC M 4x40 DIN 912-8.8 | ||||
| 38 | 2910141138 | 1.18 | 1.42 | |
| Etrier De Serrage | ||||
| 39 | 3601321001 | 2.71 | 3.25 | |
| Rondelle Elastique Ø4,2 MM | ||||
| 40 | 3600150006 | 1.94 | 2.33 | |
| Vis à tête cylindrique DIN 85-AM4x10-MS | ||||
| 41 | 2910110120 | 0.83 | 1.00 | |
| Vis sans tête | ||||
| 42 | 3603402000 | 1.18 | 1.42 | |
| Embout | ||||
| 44 | 3604477008 | 0.83 | 1.00 | |
| Arbre Avec Roue Engrenage Z=14 | ||||
| 46 | 3606311003 | 73.72 | 88.46 | |
| Disque De Support | ||||
| 47 | 3600100024 | 8.45 | 10.14 | |
| Bague De Roue Libre | ||||
| 48 | 3600929009 | 13.93 | 16.72 | |
| Roue Cylindrique Z=27 | ||||
| 49 | 3606319009 | 20.42 | 24.50 | |
| Roue Cylindrique Z=24 | ||||
| 50 | 3606319008 | 20.42 | 24.50 | |
| Rondelle plate | ||||
| 51 | 3600100003 | 1.18 | 1.42 | |
| Roue Droite Z=17 | ||||
| 52 | 3606319010 | 15.71 | 18.85 | |
| Disque De Support | ||||
| 53 | 3600100023 | 8.45 | 10.14 | |
| Couronne D’aiguilles | ||||
| 54 | 3600910000 | 3.31 | 3.97 | |
| Rondelle plate 8X14X0,5 | ||||
| 55 | 3600100025 | 1.18 | 1.42 | |
| Roulement A Billes Rigide 5x16x5 | ||||
| 56 | 1900900232 | 10.73 | 12.88 | |
| Douille à aiguilles | ||||
| 57 | 1600910012 | 2.24 | 2.69 | |
| Plus disponible, pas de remplacement | ||||
| 58 | 1610910064 | |||
| Joint torique 8,0x1,0 MM | ||||
| 59 | 1600210045 | 1.18 | 1.42 | |
| Joint torique 53,0x2,0 MM | ||||
| 60 | 3600210017 | 2.71 | 3.25 | |
| Aiguille | ||||
| 61 | 3603201045 | 1.70 | 2.04 | |
| Goupille Cylindrique 4H 8x20 DIN 7 | ||||
| 62 | 2917500122 | 0.83 | 1.00 | |
| Bague Interieure | ||||
| 63 | 3600300017 | 26.84 | 32.21 | |
| Stator 265V/200HZ | ||||
| 810 | 3604229005 | 304.19 | 365.03 | |
