Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601B370H0 ( GOP30-28 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601B370H0 ( GOP30-28 )

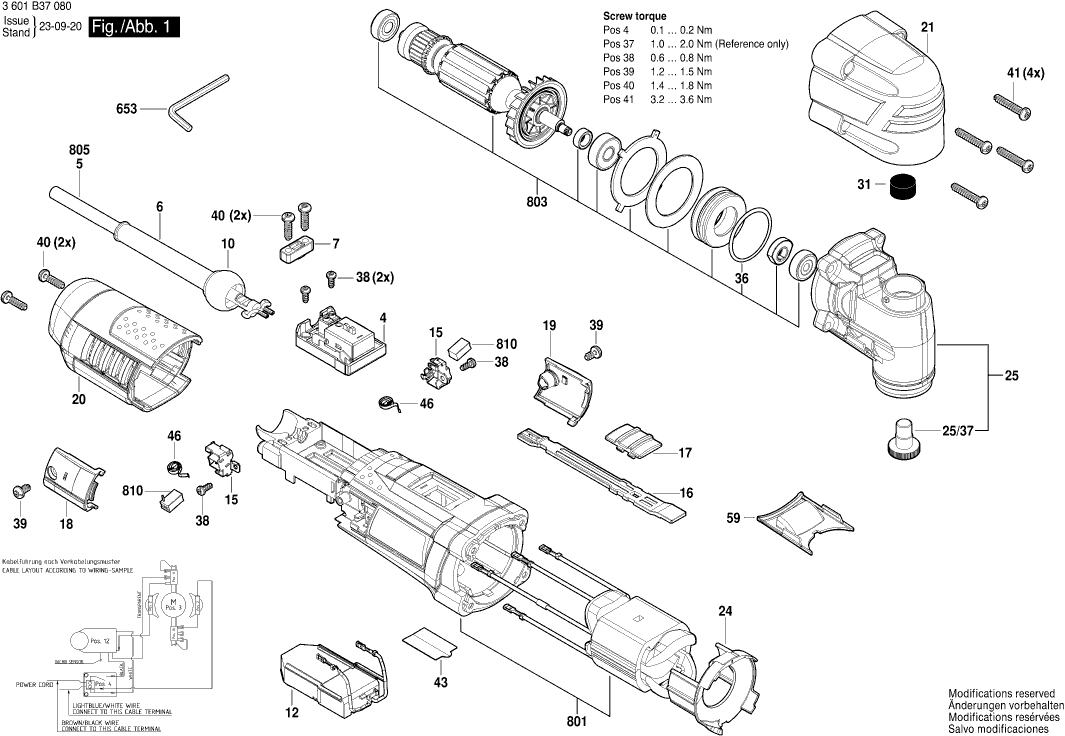

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601B370H0 ( GOP30-28 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Module électronique
4 2609125028 13.93 16.72

Câble d alimentation ARG 2.7m 2 x 1.0mm H05 VV-F
5 1604460235 10.73 12.88

Manchon Ø7,6-Ø8,2x95 MM
6 2600703013 1.94 2.33

Support De Cable
7 2601035001 1.18 1.42

Articulation Spherique
10 2609100929 1.18 1.42

Module électronique
12 1607233437 44.82 53.78

Porte-Balais
15 1619P09249 1.94 2.33

Poussoir De Commutation
16 2609100914 0.83 1.00

Bouton De Commande
17 2609100915 2.24 2.69

Capuchon De Balais
18 2609100911 1.70 2.04

Capuchon De Balais
19 2609100912 1.18 1.42

Carter De Recouvrement
20 2609100909 9.53 11.44

Couvercle D’engrenage
21 2609101664 6.54 7.85

Deflecteur D’air
24 2609101674 3.31 3.97

Boitier D’engrenage
25 2609199957 73.72 88.46

Vis
25/37 2609112154 2.24 2.69

Joint En Caoutchouc
31 2609170312 1.18 1.42

Joint torique 31,0x2,0 MM
36 2600210056 1.18 1.42

Vis
37 2609112154 2.24 2.69

Vis A Tete Bombee Torx 3x8
38 2603490016 1.18 1.42

Vis A Tete Bombee Torx 4x8
39 2603490020 0.83 1.00

Vis 4x16
40 2603490022 0.83 1.00

Vis A Tete Bombee Torx 4x25
41 2603490024 1.18 1.42

Plaquette Indicatrice
43 2609136619 1.18 1.42

Ressort Spiral
46 1619P02809 0.83 1.00

Couvercle De Protection
59 2609101682 1.18 1.42

Clé
653 2609110831 2.71 3.25

Sous-Ensemble Carter
801 2609199344 40.61 48.73

Induit 220~240V
803 2609199961 55.25 66.30

Jeu De Balais
810 1619P02870 6.54 7.85
