Dessins techniques et pièces de rechange Bosch GOF 900 A
Type exact:
0 601 614 003
0 601 614 003

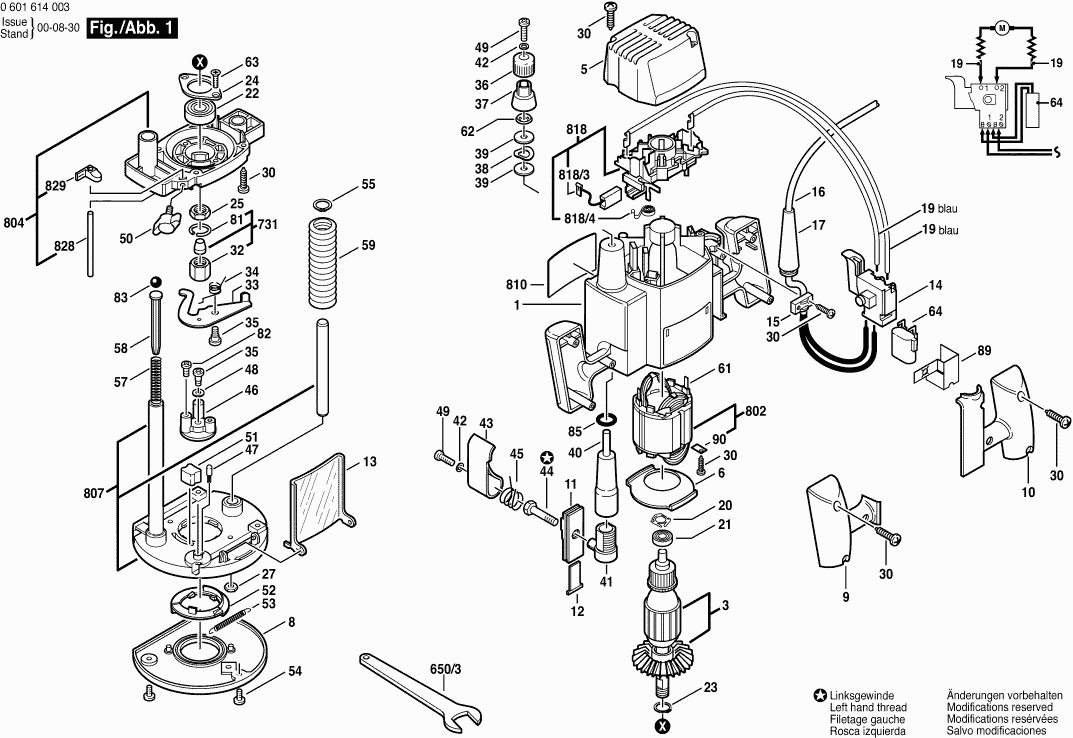

Dessins des BOSCH 0601614003 ( GOF900A )
Liste de pièces de rechange des BOSCH 0601614003 ( GOF900A )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter De Moteur BLEU | ||||
| 1 | 3605108580 | Carter De Moteur BLEU | € 29.28 | |
| Épuisé | ||||
| 3 | 3604010501 | Épuisé | ||
| Épuisé | ||||
| 5 | 3605500593 | Épuisé | ||
| Épuisé | ||||
| 6 | 3600590507 | Épuisé | ||
| Épuisé | ||||
| 8 | 3600190520 | Épuisé | ||
| Poignee Couvercle LT | ||||
| 9 | 3605133526 | Poignee Couvercle LT | € 9.68 | |
| Poignee Couvercle RT | ||||
| 10 | 3605133528 | Poignee Couvercle RT | € 9.68 | |
| Garniture | ||||
| 11 | 3601010519 | Garniture | € 2.88 | |
| Insert | ||||
| 12 | 3601010517 | Insert | € 2.88 | |
| Épuisé | ||||
| 13 | 2610912599 | Épuisé | ||
| Interrupteur | ||||
| 14 | 1607000231 | Interrupteur | € 17.17 | |
| Support De Cable | ||||
| 15 | 2601035001 | Support De Cable | € 1.36 | |
| Câble d alimentation EU 4,25m 2 x 1,0mm H07 RN-F | ||||
| 16 | 3604460557 | Câble d alimentation EU 4,25m 2 x 1,0mm H07 RN-F | € 45.52 | |
| Épuisé | ||||
| 17 | 3600703509 | Épuisé | ||
| Épuisé | ||||
| 19 | 3604445718 | Épuisé | ||
| Épuisé | ||||
| 20 | 2610992432 | Épuisé | ||
| Roulement A Billes Rigide | ||||
| 21 | 2610913173 | Roulement A Billes Rigide | € 15.31 | |
| Roulement A Billes | ||||
| 22 | 3600905510 | Roulement A Billes | € 6.80 | |
| Etrier D’arret DIN 471-15x1-FSt | ||||
| 23 | 2916650006 | Etrier D’arret DIN 471-15x1-FSt | € 1.36 | |
| Tole De Support Amovible | ||||
| 24 | 3600034505 | Tole De Support Amovible | € 3.48 | |
| Ecrou Hex M15 | ||||
| 25 | 3603300501 | Ecrou Hex M15 | € 4.24 | |
| Ecrou Hex DIN 934 -M4-m-8 | ||||
| 27 | 2915011005 | Ecrou Hex DIN 934 -M4-m-8 | € 1.00 | |
| Vis à Tôle | ||||
| 30 | 2610910566 | Vis à Tôle | € 1.36 | |
| Ecrou-Raccord | ||||
| 32 | 3603301524 | Ecrou-Raccord | € 8.32 | |
| Plaque Vibrante | ||||
| 33 | 3601021509 | Plaque Vibrante | € 8.32 | |
| Ressort De Torsion | ||||
| 34 | 3604651502 | Ressort De Torsion | € 2.42 | |
| Vis D’ajutage M4 | ||||
| 35 | 3603415556 | Vis D’ajutage M4 | € 2.88 | |
| Bouton | ||||
| 36 | 3603231539 | Bouton | € 2.42 | |
| Bague Indicatrice | ||||
| 37 | 3600209500 | Bague Indicatrice | € 5.14 | |
| Rondelle Elastique | ||||
| 38 | 3600100528 | Rondelle Elastique | € 2.12 | |
| Rondelle | ||||
| 39 | 3600100527 | Rondelle | € 2.88 | |
| Épuisé | ||||
| 40 | 3600360507 | Épuisé | ||
| Obturateur | ||||
| 41 | 3600400507 | Obturateur | € 2.88 | |
| Rondelle élastique DIN 128-A4-FST | ||||
| 42 | 2916690003 | Rondelle élastique DIN 128-A4-FST | € 1.00 | |
| Levier De Verrouillage | ||||
| 43 | 3602000510 | Levier De Verrouillage | € 3.48 | |
| Verrou | ||||
| 44 | 3603450503 | Verrou | € 5.14 | |
| Ressort A Declic | ||||
| 45 | 3604651503 | Ressort A Declic | € 2.88 | |
| Butee De Profondeur | ||||
| 46 | 2610997191 | Butee De Profondeur | € 13.44 | |
| Capuchon A Crans D'arret | ||||
| 47 | 2600590006 | Capuchon A Crans D'arret | € 1.36 | |
| Rondelle Elastique | ||||
| 48 | 3916060500 | Rondelle Elastique | € 1.00 | |
| Vis A Tete Bombee DIN 7985-M4X12-4.8-H | ||||
| 49 | 2910641122 | Vis A Tete Bombee DIN 7985-M4X12-4.8-H | € 2.12 | |
| Vis A Oreilles M6x20 MM | ||||
| 50 | 1613480008 | Vis A Oreilles M6x20 MM | € 1.36 | |
| Bouton | ||||
| 51 | 3603211501 | Bouton | € 2.42 | |
| Bague De Verrouillage | ||||
| 52 | 3600240500 | Bague De Verrouillage | € 6.05 | |
| Épuisé | ||||
| 53 | 3604648504 | Épuisé | ||
| Vis | ||||
| 54 | 2610915161 | Vis | € 3.48 | |
| Anneau de retenue DIN 471-12x1-FSt | ||||
| 55 | 2916650003 | Anneau de retenue DIN 471-12x1-FSt | € 1.36 | |
| Ressort De Compression | ||||
| 57 | 3604613508 | Ressort De Compression | € 2.42 | |
| Guide | ||||
| 58 | 3603120502 | Guide | € 2.88 | |
| Soufflet | ||||
| 59 | 2610990698 | Soufflet | € 12.25 | |
| Fiche Plate | ||||
| 61 | 1604477005 | Fiche Plate | € 2.42 | |
| Segment de retenue | ||||
| 62 | 3604680502 | Segment de retenue | € 2.42 | |
| Épuisé | ||||
| 63 | 2910871122 | Épuisé | ||
| Filtre D’antiparasitage | ||||
| 64 | 1617328025 | Filtre D’antiparasitage | € 6.50 | |
| Anneau élastique | ||||
| 81 | 2916540007 | Anneau élastique | € 2.12 | |
| Vis à tête cylindrique | ||||
| 82 | 3603410504 | Vis à tête cylindrique | € 2.88 | |
| Bille DIN 5401-4 MM-III-ST | ||||
| 83 | 1903230007 | Bille DIN 5401-4 MM-III-ST | € 1.36 | |
| Joint torique | ||||
| 85 | 3600210507 | Joint torique | € 2.42 | |
| Épuisé | ||||
| 89 | 2610996090 | Épuisé | ||
| Cle A Fourche Simple SW19 | ||||
| 650/3 | 1907950511 | Cle A Fourche Simple SW19 | € 13.77 | |
| Pince De Serrage 6 MM | ||||
| 731 | 2608570100 | Pince De Serrage 6 MM | € 33.85 | |
| Pince De Serrage 1/4" | ||||
| 731 | 2608570101 | Pince De Serrage 1/4" | € 33.36 | |
| Pince De Serrage 8 MM | ||||
| 731 | 2608570102 | Pince De Serrage 8 MM | € 33.85 | |
| Épuisé | ||||
| 802 | 2610907795 | Épuisé | ||
| Épuisé | ||||
| 804 | 2610907867 | Épuisé | ||
| Plaque De Base | ||||
| 807 | 3605702581 | Plaque De Base | € 68.41 | |
| Épuisé | ||||
| 810 | 3601119779 | Épuisé | ||
| Épuisé | ||||
| 818 | 3604336510 | Épuisé | ||
| Jeu De Balais | ||||
| 818/3 | 3604321513 | Jeu De Balais | € 13.77 | |
| Ressort | ||||
| 818/4 | 3604652501 | Ressort | € 5.14 | |
| Barre | ||||
| 828 | 2610907864 | Barre | € 10.89 | |
| Aiguille | ||||
| 829 | 2610907865 | Aiguille | € 9.68 | |
