Dessins techniques et pièces de rechange Bosch GOF 1200 A

Type exact:
0 601 613 003
0 601 613 003

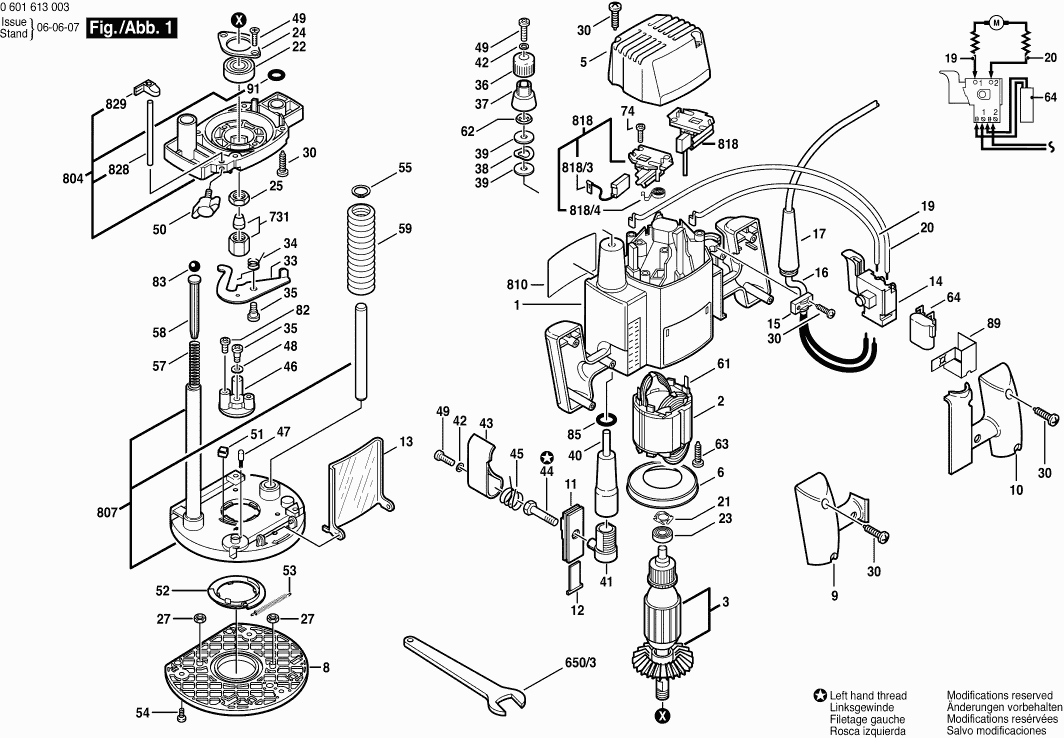

Dessins des BOSCH 0601613003 ( GOF1200A )
Liste de pièces de rechange des BOSCH 0601613003 ( GOF1200A )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Carter De Moteur BLEU | ||||
1 | 3605108583 | Carter De Moteur BLEU | € 32.87 | |
Épuisé | ||||
2 | 2610934200 | Épuisé | ||
Épuisé | ||||
3 | 2610934198 | Épuisé | ||
Épuisé | ||||
5 | 3605500597 | Épuisé | ||
Deflecteur D’air | ||||
6 | 3600590508 | Deflecteur D’air | € 3.46 | |
Épuisé | ||||
8 | 3600190521 | Épuisé | ||
Poignee Couvercle LT | ||||
9 | 3605133531 | Poignee Couvercle LT | € 9.60 | |
Poignee Couvercle RT | ||||
10 | 3605133530 | Poignee Couvercle RT | € 9.60 | |
Garniture | ||||
11 | 3601010519 | Garniture | € 2.86 | |
Insert | ||||
12 | 3601010521 | Insert | € 3.46 | |
Épuisé | ||||
13 | 2610912599 | Épuisé | ||
Interrupteur | ||||
14 | 1607000231 | Interrupteur | € 17.03 | |
Support De Cable | ||||
15 | 2601035001 | Support De Cable | € 1.34 | |
Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F | ||||
16 | 1607000228 | Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F | € 25.08 | |
Manchon Ø 9,4 MM | ||||
17 | 3600703508 | Manchon Ø 9,4 MM | € 3.46 | |
Cable De Connexion | ||||
19 | 3604445518 | Cable De Connexion | € 3.46 | |
Cable De Connexion | ||||
20 | 3604445519 | Cable De Connexion | € 3.46 | |
Rondelle élastique | ||||
21 | 3600150501 | Rondelle élastique | € 2.40 | |
Roulement A Billes | ||||
22 | 1600900088 | Roulement A Billes | € 6.74 | |
Commande De Bille | ||||
23 | 3600905513 | Commande De Bille | € 12.14 | |
Épuisé | ||||
24 | 3600034506 | Épuisé | ||
Ecrou Hex | ||||
25 | 3603300502 | Ecrou Hex | € 5.10 | |
Ecrou Hex DIN 934 -M4-m-8 | ||||
27 | 2915011005 | Ecrou Hex DIN 934 -M4-m-8 | € 1.00 | |
Vis à Tôle | ||||
30 | 2610910566 | Vis à Tôle | € 1.34 | |
Plaque Vibrante | ||||
33 | 3601021510 | Plaque Vibrante | € 7.34 | |
Ressort De Torsion | ||||
34 | 3604651502 | Ressort De Torsion | € 2.40 | |
Vis D’ajutage M4 | ||||
35 | 3603415556 | Vis D’ajutage M4 | € 2.86 | |
Bouton | ||||
36 | 3603231539 | Bouton | € 2.40 | |
Bague Indicatrice | ||||
37 | 3600209500 | Bague Indicatrice | € 5.10 | |
Rondelle Elastique | ||||
38 | 3600100528 | Rondelle Elastique | € 2.10 | |
Rondelle | ||||
39 | 3600100527 | Rondelle | € 2.86 | |
Épuisé | ||||
40 | 3600360507 | Épuisé | ||
Obturateur | ||||
41 | 3600400507 | Obturateur | € 2.86 | |
Rondelle élastique DIN 128-A4-FST | ||||
42 | 2916690003 | Rondelle élastique DIN 128-A4-FST | € 1.00 | |
Levier De Verrouillage | ||||
43 | 3602000510 | Levier De Verrouillage | € 3.46 | |
Verrou | ||||
44 | 3603450504 | Verrou | € 5.10 | |
Ressort A Declic | ||||
45 | 3604651503 | Ressort A Declic | € 2.86 | |
Butee De Profondeur | ||||
46 | 2610997191 | Butee De Profondeur | € 13.33 | |
Capuchon A Crans D'arret | ||||
47 | 2600590006 | Capuchon A Crans D'arret | € 1.34 | |
Rondelle Elastique | ||||
48 | 3916060500 | Rondelle Elastique | € 1.00 | |
Vis A Tete Bombee DIN 7985-M4X12-4.8-H | ||||
49 | 2910641122 | Vis A Tete Bombee DIN 7985-M4X12-4.8-H | € 2.10 | |
Vis A Oreilles M6x25 MM | ||||
50 | 1613480009 | Vis A Oreilles M6x25 MM | € 1.34 | |
Bouton | ||||
51 | 3603211501 | Bouton | € 2.40 | |
Bague De Verrouillage | ||||
52 | 3600240500 | Bague De Verrouillage | € 6.00 | |
Épuisé | ||||
53 | 3604648504 | Épuisé | ||
Vis | ||||
54 | 2610915161 | Vis | € 3.46 | |
Anneau de retenue DIN 471-12x1-FSt | ||||
55 | 2916650003 | Anneau de retenue DIN 471-12x1-FSt | € 1.34 | |
Ressort De Compression | ||||
57 | 3604613508 | Ressort De Compression | € 2.40 | |
Guide | ||||
58 | 3603120502 | Guide | € 2.86 | |
Soufflet | ||||
59 | 3605510548 | Soufflet | € 6.00 | |
Fiche Plate | ||||
61 | 1604477005 | Fiche Plate | € 2.40 | |
Segment de retenue | ||||
62 | 3604680502 | Segment de retenue | € 2.40 | |
Vis à Tôle | ||||
63 | 2610991306 | Vis à Tôle | € 1.34 | |
Filtre D’antiparasitage | ||||
64 | 1617328025 | Filtre D’antiparasitage | € 6.44 | |
Vis A Tete Bombee Torx 3x10 | ||||
74 | 2603490017 | Vis A Tete Bombee Torx 3x10 | € 1.00 | |
Vis à tête cylindrique | ||||
82 | 3603410504 | Vis à tête cylindrique | € 2.86 | |
Bille DIN 5401-4 MM-III-ST | ||||
83 | 1903230007 | Bille DIN 5401-4 MM-III-ST | € 1.34 | |
Joint torique | ||||
85 | 3600210507 | Joint torique | € 2.40 | |
Épuisé | ||||
89 | 2610996090 | Épuisé | ||
Joint torique 12,0x2,0 MM | ||||
91 | 1610210233 | Joint torique 12,0x2,0 MM | € 2.40 | |
Épuisé | ||||
650/3 | 1907950514 | Épuisé | ||
Pince De Serrage 6 MM | ||||
731 | 2608570103 | Pince De Serrage 6 MM | € 36.58 | |
Pince De Serrage 1/4" | ||||
731 | 2608570104 | Pince De Serrage 1/4" | € 36.58 | |
Pince De Serrage 8 MM | ||||
731 | 2608570105 | Pince De Serrage 8 MM | € 39.47 | |
Pince De Serrage 3/8" | ||||
731 | 2608570106 | Pince De Serrage 3/8" | € 39.47 | |
Pince De Serrage 12 MM | ||||
731 | 2608570107 | Pince De Serrage 12 MM | € 39.47 | |
Pince De Serrage 10 MM | ||||
731 | 2608570125 | Pince De Serrage 10 MM | € 41.82 | |
Enveloppe De Ventilateur | ||||
804 | 2610907863 | Enveloppe De Ventilateur | € 45.14 | |
Épuisé | ||||
807 | 3605702598 | Épuisé | ||
Épuisé | ||||
810 | 3601119779 | Épuisé | ||
Épuisé | ||||
818 | 3604336506 | Épuisé | ||
Jeu De Balais | ||||
818/3 | 2610007957 | Jeu De Balais | € 10.80 | |
Ressort | ||||
818/4 | 3604652501 | Ressort | € 5.10 | |
Barre | ||||
828 | 2610907864 | Barre | € 10.80 | |
Aiguille | ||||
829 | 2610907865 | Aiguille | € 9.60 |
