Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601613103 ( GOF1200 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

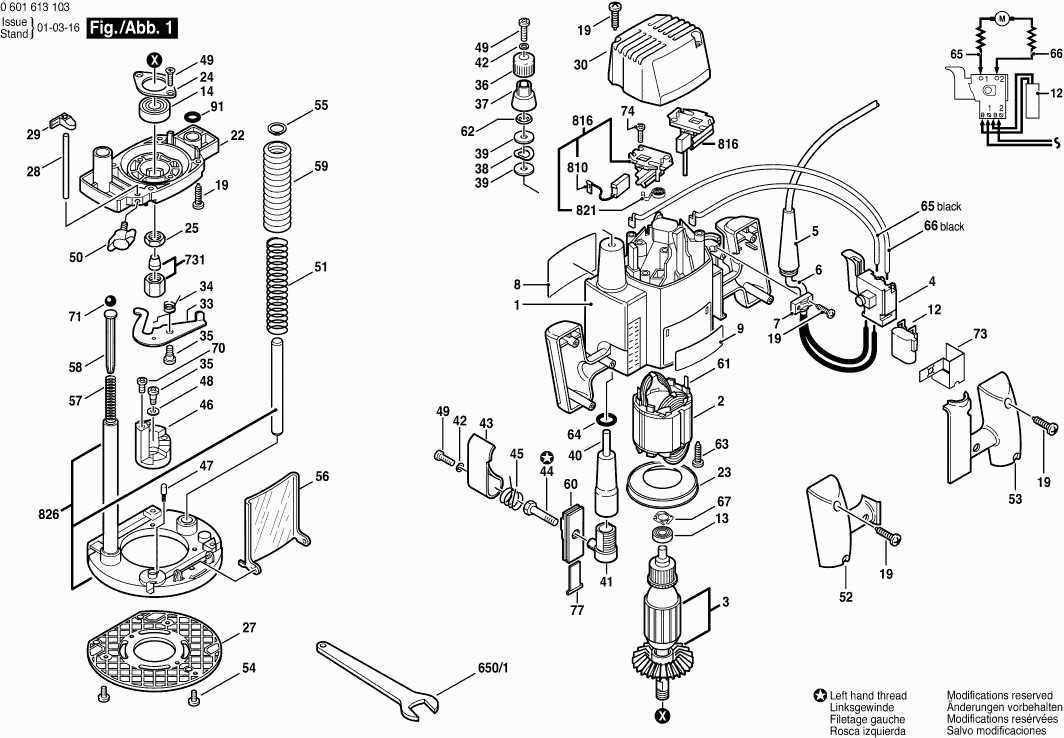

Dessins des Bosch 0601613103 ( GOF1200 )
Liste de pièces de rechange des Bosch 0601613103 ( GOF1200 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 3605108583 | 26.84 | 32.21 | |
| Épanouissement Polaire 230 V | ||||
| 2 | 2610934200 | 81.47 | 97.76 | |
| Induit 230 V | ||||
| 3 | 2610934198 | 148.65 | 178.38 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 2607200251 | |||
| Câble d alimentation EU 4,25m 2 x 1,0mm H07 RN-F | ||||
| 5 | 3604460557 | 36.85 | 44.22 | |
| Manchon Ø 9,4 MM | ||||
| 6 | 3600703508 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Plaque signalétique | ||||
| 8 | 2610907693 | 2.71 | 3.25 | |
| Plaquette Indicatrice | ||||
| 9 | 2610998942 | 2.71 | 3.25 | |
| Filtre D’antiparasitage | ||||
| 12 | 1617328025 | 4.70 | 5.64 | |
| Commande De Bille | ||||
| 13 | 3600905513 | 9.53 | 11.44 | |
| Roulement A Billes | ||||
| 14 | 1600900088 | 5.33 | 6.40 | |
| Vis à Tôle | ||||
| 19 | 2610910566 | 1.18 | 1.42 | |
| Carter | ||||
| 22 | 2610997096 | 49.56 | 59.47 | |
| Deflecteur D’air | ||||
| 23 | 3600590508 | 1.94 | 2.33 | |
| Rondelle plate DIN 9021-B 4,3-ST | ||||
| 24 | 2916011892 | 0.83 | 1.00 | |
| Ecrou Hex | ||||
| 25 | 3603300502 | 2.71 | 3.25 | |
| Plaque De Recouvrement | ||||
| 27 | 2610997099 | 15.71 | 18.85 | |
| Barre | ||||
| 28 | 2610997093 | 4.70 | 5.64 | |
| Aiguille | ||||
| 29 | 2610997094 | 4.70 | 5.64 | |
| Couvercle De Carter | ||||
| 30 | 3605500597 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 33 | 3601021510 | |||
| Ressort De Torsion | ||||
| 34 | 3604651502 | 1.18 | 1.42 | |
| Vis D’ajutage M4 | ||||
| 35 | 3603415556 | 1.70 | 2.04 | |
| Bouton | ||||
| 36 | 3603231539 | 1.18 | 1.42 | |
| Bague Indicatrice | ||||
| 37 | 3600209500 | 2.71 | 3.25 | |
| Rondelle Elastique | ||||
| 38 | 3600100528 | 0.83 | 1.00 | |
| Rondelle | ||||
| 39 | 3600100527 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 40 | 3600360507 | |||
| Obturateur | ||||
| 41 | 3600400507 | 2.24 | 2.69 | |
| Rondelle élastique B 4 DIN 127 | ||||
| 42 | 2916680005 | 0.83 | 1.00 | |
| Levier De Verrouillage | ||||
| 43 | 3602000510 | 1.94 | 2.33 | |
| Verrou | ||||
| 44 | 3603450504 | 4.10 | 4.92 | |
| Ressort A Declic | ||||
| 45 | 3604651503 | 1.70 | 2.04 | |
| Butee De Profondeur | ||||
| 46 | 2610997191 | 9.53 | 11.44 | |
| Capuchon A Crans D'arret | ||||
| 47 | 2600590006 | 1.18 | 1.42 | |
| Rondelle Elastique | ||||
| 48 | 3916060500 | 0.83 | 1.00 | |
| Vis A Tete Bombee DIN 7985-M4X12-4.8-H | ||||
| 49 | 2910641122 | 1.70 | 2.04 | |
| Vis A Oreilles M6x25 MM | ||||
| 50 | 1613480009 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 2610997100 | |||
| Poignee Couvercle LT | ||||
| 52 | 3605133531 | 7.58 | 9.10 | |
| Poignee Couvercle RT | ||||
| 53 | 3605133530 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 54 | 2610915161 | |||
| Anneau de retenue DIN 471-12x1-FSt | ||||
| 55 | 2916650003 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 56 | 2610912599 | |||
| Plus disponible, pas de remplacement | ||||
| 57 | 3604613508 | |||
| Guide | ||||
| 58 | 3603120502 | 1.70 | 2.04 | |
| Soufflet | ||||
| 59 | 3605510548 | 4.70 | 5.64 | |
| Plus disponible, pas de remplacement | ||||
| 60 | 3601010519 | |||
| Fiche Plate | ||||
| 61 | 1604477005 | 1.94 | 2.33 | |
| Segment de retenue | ||||
| 62 | 3604680502 | 1.18 | 1.42 | |
| Vis à Tôle | ||||
| 63 | 2610991306 | 1.18 | 1.42 | |
| Joint torique | ||||
| 64 | 3600210507 | 1.18 | 1.42 | |
| Cable De Connexion | ||||
| 65 | 3604445518 | 2.71 | 3.25 | |
| Cable De Connexion | ||||
| 66 | 3604445519 | 2.71 | 3.25 | |
| Rondelle Elastique | ||||
| 67 | 3600150501 | 1.18 | 1.42 | |
| Vis à tête cylindrique | ||||
| 70 | 3603410504 | 1.70 | 2.04 | |
| Bille DIN 5401-4 MM-III-ST | ||||
| 71 | 1903230007 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 73 | 2610996090 | |||
| Vis A Tete Bombee Torx 3x10 | ||||
| 74 | 2603490017 | 1.70 | 2.04 | |
| Recouvrement | ||||
| 77 | 3601010521 | 1.94 | 2.33 | |
| Joint torique 12,0x2,0 MM | ||||
| 91 | 1610210233 | 2.24 | 2.69 | |
| Cle A Fourche Simple | ||||
| 650/1 | 2610992417 | 12.41 | 14.89 | |
| Spantang GOF 12/1300, 10x24 | ||||
| 731 | 2608570125 | 43.73 | 52.48 | |
| Spantang GOF 12/1300, 8x24 | ||||
| 731 | 2608570105 | 41.24 | 49.49 | |
| Spantang GOF 12/13/2000, 3/8, 24 | ||||
| 731 | 2608570106 | 41.24 | 49.49 | |
| Spantang GOF 12/1300, 12x24 | ||||
| 731 | 2608570107 | 41.24 | 49.49 | |
| Spantang GOF 12/1300, 1/2, 24 | ||||
| 731 | 2608570108 | 41.24 | 49.49 | |
| Spantang GOF 12/1300, 6x24 | ||||
| 731 | 2608570103 | 38.24 | 45.89 | |
| Spantang GOF 12/1300, 1/4, 24 | ||||
| 731 | 2608570104 | 38.24 | 45.89 | |
| Jeu De Balais | ||||
| 810 | 2610007957 | 8.45 | 10.14 | |
| Jeu De Balais | ||||
| 816 | 2610007957 | 8.45 | 10.14 | |
| Ressort | ||||
| 821 | 3604652501 | 2.71 | 3.25 | |
| Support | ||||
| 826 | 2610997115 | 81.47 | 97.76 | |
