Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601FC5000 ( GNF18V-40 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

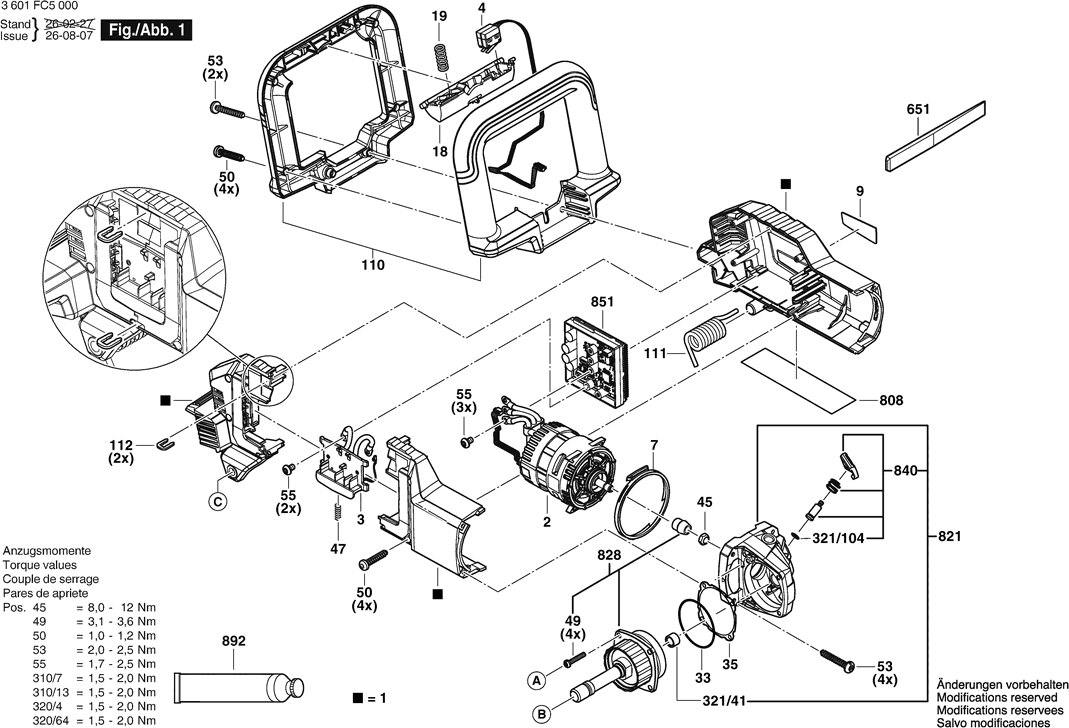

Dessins des Bosch 3601FC5000 ( GNF18V-40 )
Liste de pièces de rechange des Bosch 3601FC5000 ( GNF18V-40 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 16051082ZT | 34.82 | 41.78 | |
| Moteur à Courant Continu | ||||
| 2 | 16070226DM | 88.83 | 106.60 | |
| Plaque de Contact | ||||
| 3 | 1600A024C4 | 10.90 | 13.08 | |
| Groupe D’interrupteurs | ||||
| 4 | 1600A03NJ4 | 39.14 | 46.97 | |
| Anneau de couverture | ||||
| 7 | 1600A016U4 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 160111C71Z | 21.30 | 25.56 | |
| Cliquet D’engrenage | ||||
| 18 | 1600A03NJ5 | 21.30 | 25.56 | |
| Ressort De Compression | ||||
| 19 | 3604611039 | 1.49 | 1.79 | |
| Joint torique | ||||
| 33 | 3600210124 | 2.86 | 3.43 | |
| Rondelle De Compensation | ||||
| 35 | 1600136020 | 3.44 | 4.13 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136015 | 2.40 | 2.88 | |
| Ecrou Hex | ||||
| 45 | 1603300016 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 47 | 1609280477 | 1.49 | 1.79 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 2603410051 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 50 | 1603435071 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 53 | 2603490024 | 1.49 | 1.79 | |
| VIS C M4X34 | ||||
| 55 | 160343003T | 1.00 | 1.20 | |
| Poignee | ||||
| 110 | 16051321CA | 27.81 | 33.37 | |
| Ressort Action Angulaire | ||||
| 111 | 160465101T | 16.79 | 20.15 | |
| Clip | ||||
| 112 | 2609110537 | 1.49 | 1.79 | |
| Axe D’articulation | ||||
| 200 | 1607000GE0 | 18.94 | 22.73 | |
| Anneau D’arret | ||||
| 201 | 2916080910 | 2.08 | 2.50 | |
| Plaque De Base | ||||
| 310 | 1607000GE2 | 80.26 | 96.31 | |
| Bille | ||||
| 310/10 | 1903230009 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 310/11 | 2604610151 | 1.49 | 1.79 | |
| Vis autotaradeuse p. défo | ||||
| 310/13 | 160343508X | 1.00 | 1.20 | |
| Rouleau | ||||
| 310/2 | 1607000GE3 | 31.42 | 37.70 | |
| Element Coulissant | ||||
| 310/3 | 1607000GE4 | 27.81 | 33.37 | |
| Garniture en caoutchouc | ||||
| 310/4 | 1600A03NJ6 | 21.30 | 25.56 | |
| Vis autotaradeuse p. défo | ||||
| 310/7 | 16034350BP | 14.94 | 17.93 | |
| Butee De Profondeur | ||||
| 310/8 | 1607000GE5 | 14.94 | 17.93 | |
| Rondelle plate | ||||
| 310/9 | 2916011892 | 1.00 | 1.20 | |
| Capot D’aspiration | ||||
| 320 | 1607000GE6 | 58.03 | 69.64 | |
| Capot D’aspiration | ||||
| 320/1 | 1600A03NK1 | 34.82 | 41.78 | |
| Capot En Tole | ||||
| 320/2 | 1600A03NJ9 | 98.18 | 117.82 | |
| Poignee | ||||
| 320/3 | 16051321CB | 21.30 | 25.56 | |
| Vis A Tete Bombee Torx | ||||
| 320/4 | 16034350BS | 14.94 | 17.93 | |
| Support D’aspiration | ||||
| 320/5 | 1600A03NK0 | 21.30 | 25.56 | |
| Pivot | ||||
| 320/6 | 1607000GE7 | 18.94 | 22.73 | |
| Vis A Tete Bombee Torx | ||||
| 320/64 | 2603490021 | 1.00 | 1.20 | |
| Levier De Verrouillage | ||||
| 320/7 | 1607000GE8 | 23.90 | 28.68 | |
| Joint torique | ||||
| 321/104 | 1600210044 | 1.00 | 1.20 | |
| Palier-Glisseur | ||||
| 321/41 | 1600200029 | 3.71 | 4.45 | |
| Jeu De Pieces De Serrage | ||||
| 650 | 1600A03NK2 | 197.62 | 237.14 | |
| OUTIL DE FENTE | ||||
| 651 | 3607959005 | 21.30 | 25.56 | |
| Flasque De Serrage Rapide | ||||
| 652 | 1600A029FC | 11.37 | 13.64 | |
| Plaque signalétique | ||||
| 808 | 160111AE93 | 27.81 | 33.37 | |
| Carter D’engrenages | ||||
| 821 | 1607000G91 | 27.81 | 33.37 | |
| Flasque De Palier | ||||
| 828 | 1607000GE1 | 71.68 | 86.02 | |
| Bouton-Poussoir | ||||
| 840 | 1607000V41 | 4.18 | 5.02 | |
| Regulateur De Vitesse | ||||
| 851 | 16072335XU | 110.30 | 132.36 | |
| Tube De Graisse | ||||
| 892 | 1615430014 | 10.90 | 13.08 | |
