Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601529208 ( GNA16 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

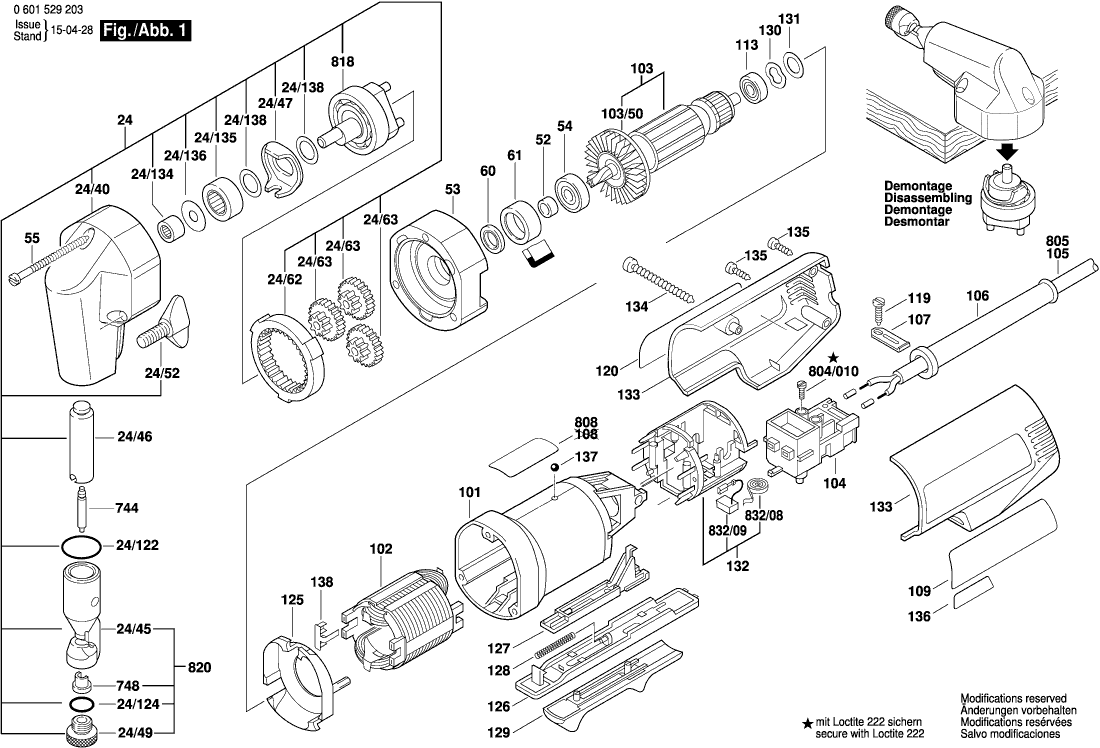

Dessins des Bosch 0601529208 ( GNA16 )
Liste de pièces de rechange des Bosch 0601529208 ( GNA16 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Kit d'assemblage | ||||
| 24 | 3607000116 | 342.01 | 410.41 | |
| Joint torique 20,0x1,0 MM | ||||
| 24/122 | 3600210012 | 2.24 | 2.69 | |
| Joint torique 8,6x2,4 MM | ||||
| 24/124 | 3609202093 | 2.24 | 2.69 | |
| Douille à aiguilles DIN 618-8x12x10-HK 0810 | ||||
| 24/134 | 3609202085 | 5.83 | 7.00 | |
| Rouleau D’appui | ||||
| 24/135 | 3600905158 | 18.19 | 21.83 | |
| Rondelle D’ajustage DIN 988-8x20x0,5 | ||||
| 24/136 | 3609202087 | 0.83 | 1.00 | |
| Rondelle D’ajustage | ||||
| 24/138 | 3600102049 | 1.94 | 2.33 | |
| Carter | ||||
| 24/40 | 3609202094 | 91.56 | 109.87 | |
| PORTE-MATRICE | ||||
| 24/45 | 3606455044 | 148.65 | 178.38 | |
| Poussoir | ||||
| 24/46 | 3603100045 | 15.71 | 18.85 | |
| Tole En U | ||||
| 24/47 | 3602311052 | 3.31 | 3.97 | |
| Ecrou Cylindrique | ||||
| 24/49 | 3603301020 | 10.73 | 12.88 | |
| Vis A Oreilles | ||||
| 24/52 | 3603480005 | 10.73 | 12.88 | |
| Roue A Denture Interieure | ||||
| 24/62 | 3600112004 | 4.10 | 4.92 | |
| Roue | ||||
| 24/63 | 3600112005 | 2.71 | 3.25 | |
| Douille D’etancheite | ||||
| 52 | 2600300047 | 1.94 | 2.33 | |
| Flasque De Palier | ||||
| 53 | 3605700135 | 26.84 | 32.21 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 54 | 2600905039 | 9.53 | 11.44 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 54 | 2600905021 | 6.54 | 7.85 | |
| Vis à Tôle | ||||
| 55 | 1603490A0M | 0.83 | 1.00 | |
| Bague D’etancheite | ||||
| 60 | 1600290016 | 1.94 | 2.33 | |
| Bague En Caoutchouc | ||||
| 61 | 3600290052 | 1.18 | 1.42 | |
| Carter De Moteur BLEU | ||||
| 101 | 2605108060 | 11.88 | 14.26 | |
| Épanouissement Polaire 220-230V | ||||
| 102 | 2604220502 | 29.75 | 35.70 | |
| Induit | ||||
| 103 | 1604010B6W | 55.25 | 66.30 | |
| Ventilateur | ||||
| 103/50 | 2606610081 | 5.33 | 6.40 | |
| Commutateur | ||||
| 104 | 2607200286 | 11.88 | 14.26 | |
| Manchon Ø8,3-Ø9,4x95 MM | ||||
| 106 | 2600703011 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 107 | 1601302017 | 0.83 | 1.00 | |
| Plaque De Marque CÔTÉ SOLEIL | ||||
| 109 | 3601110379 | 2.71 | 3.25 | |
| Roulement A Billes 7x19x6 | ||||
| 113 | 2600905032 | 4.10 | 4.92 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 119 | 2910211019 | 0.83 | 1.00 | |
| Etiquette Adhesive CÔTÉ OMBRE | ||||
| 120 | 3601110351 | 2.24 | 2.69 | |
| Disque De Recouvrement | ||||
| 125 | 2601328002 | 2.24 | 2.69 | |
| Bascule De Commcetation BLEU | ||||
| 126 | 2608001005 | 2.24 | 2.69 | |
| Poussoir De Commutation | ||||
| 127 | 2608001008 | 1.70 | 2.04 | |
| Ressort De Compression | ||||
| 128 | 2604611033 | 1.70 | 2.04 | |
| Poignee D’interrupteur NOIR | ||||
| 129 | 2608001010 | 2.24 | 2.69 | |
| Rondelle De Compensation | ||||
| 130 | 2600150003 | 1.70 | 2.04 | |
| Rondelle De Compensation 0,3 MM | ||||
| 131 | 2600101617 | 1.18 | 1.42 | |
| Porte-Balais | ||||
| 132 | 3604336011 | 49.56 | 59.47 | |
| Couvercle De Carter BLEU | ||||
| 133 | 2605104339 | 11.88 | 14.26 | |
| Vis à Tôle DIN 7971-B3,9x45 | ||||
| 134 | 2910211283 | 1.94 | 2.33 | |
| Vis à Tôle DIN 7971-BZ2,9x16 | ||||
| 135 | 2910211007 | 1.18 | 1.42 | |
| Etiquette Adhesive | ||||
| 136 | 3601110206 | 2.24 | 2.69 | |
| Bille BLEU | ||||
| 137 | 2603230001 | 1.18 | 1.42 | |
| Ressort De Contact | ||||
| 138 | 2601329037 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 744 | 2608639027 | |||
| Pas d'informations disponibles, non commandable | ||||
| 748 | 2608639028 | |||
| Vis à tête cylindrique M 3,5x7 MM | ||||
| 804/010 | 3607030229 | 4.70 | 5.64 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.50 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Cage Transmis. Planetaire | ||||
| 818 | 1600A003A0 | 130.32 | 156.38 | |
| Porte-Matrice | ||||
| 820 | 3607030493 | 209.26 | 251.11 | |
| Ressort Spiral | ||||
| 832/08 | 1604652013 | 1.18 | 1.42 | |
| Jeu De Balais | ||||
| 832/09 | 3607014001 | 9.53 | 11.44 | |
