Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601534003 ( GNA1,6L )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

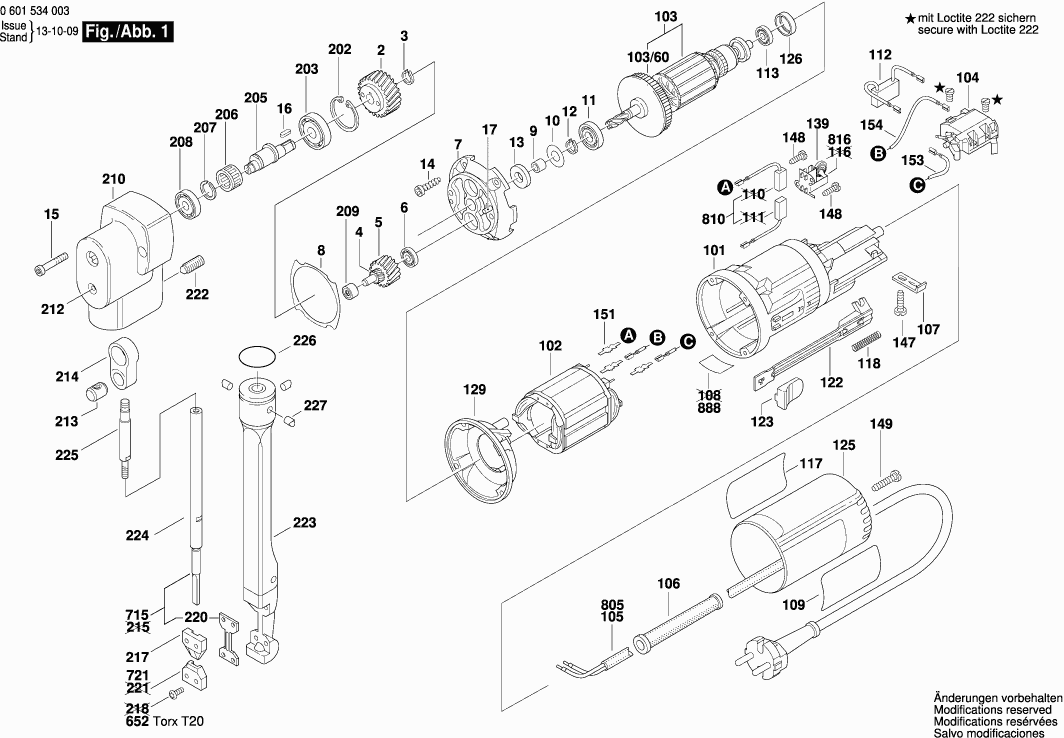

Dessins des Bosch 0601534003 ( GNA1,6L )
Liste de pièces de rechange des Bosch 0601534003 ( GNA1,6L )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Roue Cylindrique Z=34 | ||||
| 2 | 3606316080 | 60.65 | 72.78 | |
| Anneau de retenue DIN 471 9x1MM | ||||
| 3 | 2916640006 | 1.18 | 1.42 | |
| Pignon Z=9 | ||||
| 4 | 3606316081 | 36.85 | 44.22 | |
| Roue Cylindrique Z=17 | ||||
| 5 | 3606316079 | 26.84 | 32.21 | |
| Roulement A Billes Rigide 5x16x5 | ||||
| 6 | 1900900232 | 10.73 | 12.88 | |
| Flasque De Palier | ||||
| 7 | 3605700118 | 81.47 | 97.76 | |
| Joint | ||||
| 8 | 3601015020 | 2.71 | 3.25 | |
| Fiche Femelle | ||||
| 9 | 2600400008 | 1.18 | 1.42 | |
| Rondelle Cuvette | ||||
| 10 | 2600500002 | 1.18 | 1.42 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 11 | 1610905017 | 10.73 | 12.88 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 11 | 2600905021 | 6.54 | 7.85 | |
| Anneau de retenue DIN 472-24x1,2 MM | ||||
| 12 | 2916660008 | 1.70 | 2.04 | |
| Rondelle De Feutre | ||||
| 13 | 2600108077 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7971-BZ3,9x25 | ||||
| 14 | 2910211022 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 6912-M5x30-8.8 | ||||
| 15 | 2910371166 | 0.83 | 1.00 | |
| Clavette Parallele | ||||
| 16 | 3602300009 | 0.83 | 1.00 | |
| Goupille Cylindrique DIN 7-4 M6x10-ST | ||||
| 17 | 2917510094 | 0.83 | 1.00 | |
| Carter De Moteur | ||||
| 101 | 16051082CC | 10.73 | 12.88 | |
| Épanouissement Polaire 220-230V | ||||
| 102 | 2604220429 | 20.42 | 24.50 | |
| Induit Avec Ventilateur 220-240V | ||||
| 103 | 1614010052 | 55.25 | 66.30 | |
| Ventilateur | ||||
| 103/60 | 2606610049 | 1.70 | 2.04 | |
| Interrupteur | ||||
| 104 | 1607200086 | 8.45 | 10.14 | |
| Manchon Ø8,3-Ø9,4x95 MM | ||||
| 106 | 2600703011 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 107 | 1601302017 | 0.83 | 1.00 | |
| Etiquette Adhesive CÔTÉ SOLEIL | ||||
| 109 | 3601110352 | 4.10 | 4.92 | |
| Filtre D’antiparasitage | ||||
| 112 | 2607329124 | 7.58 | 9.10 | |
| Roulement A Billes 7x19x6 | ||||
| 113 | 2600905032 | 4.10 | 4.92 | |
| Etiquette Adhesive CÔTÉ SOLEIL | ||||
| 117 | 3601110352 | 4.10 | 4.92 | |
| Ressort De Compression | ||||
| 118 | 1604611026 | 0.83 | 1.00 | |
| Curseur De Reglage | ||||
| 122 | 1602319002 | 1.94 | 2.33 | |
| Capuchon à cliquet | ||||
| 123 | F016F05700 | 1.00 | 1.20 | |
| Couvercle De Carter BLEU | ||||
| 125 | 1600508010 | 5.83 | 7.00 | |
| Douille Caoutchouc | ||||
| 126 | 1600502020 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 129 | 1601328005 | 1.94 | 2.33 | |
| Ressort Spiral | ||||
| 139 | 1604652013 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7971-ST3,9x13-F | ||||
| 147 | 2910211018 | 0.83 | 1.00 | |
| Vis A Tete Bombee 3x10 ST | ||||
| 148 | 1613435034 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x22-F | ||||
| 149 | 2910211021 | 1.18 | 1.42 | |
| Fiche Plate | ||||
| 151 | 1604477011 | 1.70 | 2.04 | |
| Cable De Connexion L=95 MM BLANC | ||||
| 153 | 1604448005 | 2.24 | 2.69 | |
| Cable De Connexion L=40 MM BLANC | ||||
| 154 | 1604448006 | 1.94 | 2.33 | |
| Anneau de retenue | ||||
| 202 | 3609201325 | 1.18 | 1.42 | |
| Roulement A Billes Rigide | ||||
| 203 | 3609201326 | 11.88 | 14.26 | |
| Axe D’excentrique | ||||
| 205 | 3609201327 | 168.86 | 202.63 | |
| Cage A Aiguilles | ||||
| 206 | 3609201328 | 12.41 | 14.89 | |
| Anneau élastique | ||||
| 207 | 3609201329 | 1.18 | 1.42 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 208 | 3609201330 | 11.88 | 14.26 | |
| Roulement A Aiguilles | ||||
| 209 | 3609201331 | 23.75 | 28.50 | |
| Carter | ||||
| 210 | 3609201332 | 101.94 | 122.33 | |
| Graisseur | ||||
| 212 | 3609201333 | 1.18 | 1.42 | |
| Axe De Piston | ||||
| 213 | 3609201334 | 15.71 | 18.85 | |
| Bielle | ||||
| 214 | 3609201335 | 130.32 | 156.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 216 | 3609201337 | |||
| Guide De Poincon | ||||
| 217 | 3609201338 | 148.65 | 178.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 218 | 3609201339 | |||
| Plaque De Guidage | ||||
| 220 | 3609201341 | 18.19 | 21.83 | |
| Vis sans tête | ||||
| 222 | 3609201343 | 9.53 | 11.44 | |
| Rallonge | ||||
| 223 | 3609201344 | 605.65 | 726.78 | |
| Tige Du Culbuteur | ||||
| 224 | 3609201345 | 33.45 | 40.14 | |
| Arretoir | ||||
| 225 | 3609201346 | 29.75 | 35.70 | |
| Joint torique | ||||
| 226 | 3600210099 | 2.24 | 2.69 | |
| Tige-Poussoir | ||||
| 227 | 3600321003 | 2.24 | 2.69 | |
| Pas d'informations disponibles, non commandable | ||||
| 651 | 3607950008 | |||
| Vis A Tete Bombee Torx M 4x10MM-8.8 | ||||
| 652 | 2912771120 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 715 | 2608639024 | |||
| Pas d'informations disponibles, non commandable | ||||
| 721 | 2608639023 | |||
| Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 805 | 1607000228 | 20.42 | 24.50 | |
| Jeu De Balais | ||||
| 810 | 1607014116 | 8.45 | 10.14 | |
| Porte-Balais | ||||
| 816 | 1600A003G4 | 2.71 | 3.25 | |
| Tournevis Coude DIN 911-4 | ||||
| 850 | 2607950004 | 1.18 | 1.42 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 1.94 | 2.33 | |
