Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601F17800 ( GMF1400CE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

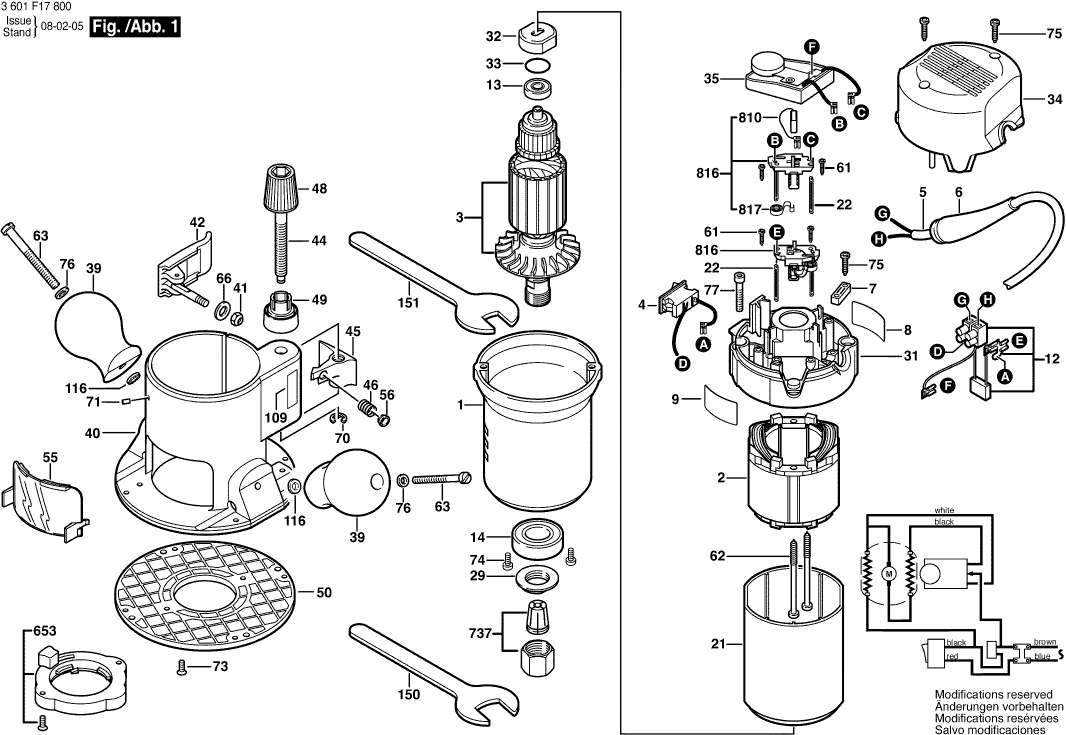

Dessins des Bosch 3601F17800 ( GMF1400CE )
Liste de pièces de rechange des Bosch 3601F17800 ( GMF1400CE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 2610922584 | 29.75 | 35.70 | |
| Épanouissement Polaire 230V | ||||
| 2 | 2610941203 | 55.25 | 66.30 | |
| Induit 230V | ||||
| 3 | 2610941202 | 209.26 | 251.11 | |
| Plus disponible, pas de remplacement | ||||
| 4 | 2610016526 | |||
| Câble d alimentation | ||||
| 5 | 2610935598 | 20.42 | 24.50 | |
| Manchon Ø 9,4 MM | ||||
| 6 | 3600703508 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Plaque signalétique | ||||
| 8 | 2610935599 | 2.71 | 3.25 | |
| Etiquette | ||||
| 9 | 2610935603 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 2610938252 | |||
| Commande De Bille | ||||
| 13 | 3600905513 | 9.53 | 11.44 | |
| Roulement A Billes | ||||
| 14 | 1600900088 | 5.33 | 6.40 | |
| Manchon Isolant | ||||
| 21 | 2610009656 | 7.58 | 9.10 | |
| Fiche Plate | ||||
| 22 | 1604477005 | 1.94 | 2.33 | |
| Ecrou | ||||
| 29 | 2610993582 | 3.31 | 3.97 | |
| Arriere De Boitier | ||||
| 31 | 2610941007 | 8.45 | 10.14 | |
| Support Pour Palier | ||||
| 32 | 2610991375 | 4.70 | 5.64 | |
| Joint torique | ||||
| 33 | 1900210115 | 1.94 | 2.33 | |
| Jeu De Poignees | ||||
| 34 | 2610941008 | 6.54 | 7.85 | |
| Plus disponible, pas de remplacement | ||||
| 35 | 1607233135 | |||
| Anse | ||||
| 39 | 2610991387 | 9.53 | 11.44 | |
| Socle | ||||
| 40 | 2610925365 | 60.65 | 72.78 | |
| Ecrou Hex | ||||
| 41 | 3603435044 | 0.83 | 1.00 | |
| Levier D’arret | ||||
| 42 | 2610915060 | 5.83 | 7.00 | |
| Barre | ||||
| 44 | 2610922527 | 2.71 | 3.25 | |
| Levier | ||||
| 45 | 2610991385 | 4.10 | 4.92 | |
| Ressort | ||||
| 46 | 2610991371 | 1.70 | 2.04 | |
| Dispositif D’ajustage | ||||
| 48 | 2610993576 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 49 | 2610993577 | |||
| Plus disponible, pas de remplacement | ||||
| 50 | 2610928164 | |||
| Plus disponible, pas de remplacement | ||||
| 55 | 2610991389 | |||
| Capot | ||||
| 56 | 2610991372 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7981-ST2,9x13-C-H | ||||
| 61 | 2910611006 | 1.18 | 1.42 | |
| Vis à Tôle | ||||
| 62 | 2610991306 | 1.18 | 1.42 | |
| Vis à tête cylindrique DIN 84-BM6x70-5.8 | ||||
| 63 | 2910011219 | 1.18 | 1.42 | |
| Rondelle plate DIN 126-9-A2 | ||||
| 66 | 2918660004 | 0.83 | 1.00 | |
| Segment de retenue | ||||
| 70 | 2610996054 | 1.18 | 1.42 | |
| Goupille | ||||
| 71 | 2610994492 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 73 | 2610915161 | |||
| Vis A Tete Bombee | ||||
| 74 | 2910641120 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 75 | 2610910566 | |||
| Rondelle plate DIN 433-6,4-ST 50 | ||||
| 76 | 2916011013 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 912-M 5x30-8.8 | ||||
| 77 | 2910141166 | 1.18 | 1.42 | |
| Etiquette | ||||
| 109 | 2610935604 | 2.71 | 3.25 | |
| Couvercle-Protecteur | ||||
| 110 | 2610912594 | 1.70 | 2.04 | |
| Vis | ||||
| 111 | 2610990022 | 1.18 | 1.42 | |
| Bouchon | ||||
| 112 | 2610914852 | 0.83 | 1.00 | |
| Rondelle Eventail | ||||
| 116 | 2916079032 | 1.18 | 1.42 | |
| Goupille | ||||
| 117 | 2610994492 | 0.83 | 1.00 | |
| Vis | ||||
| 118 | 2610996143 | 1.18 | 1.42 | |
| Vis | ||||
| 119 | 2610913441 | 0.83 | 1.00 | |
| Poignee | ||||
| 120 | 2610912597 | 12.41 | 14.89 | |
| Poignee | ||||
| 121 | 2610996107 | 13.93 | 16.72 | |
| Disque | ||||
| 122 | 2610914639 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 123 | 2610912598 | 1.18 | 1.42 | |
| Soufflet | ||||
| 124 | 3605510548 | 4.70 | 5.64 | |
| Plus disponible, pas de remplacement | ||||
| 125 | 2610915161 | |||
| Plaque De Recouvrement | ||||
| 127 | 2610997099 | 15.71 | 18.85 | |
| Anneau de retenue DIN 471-12x1-FSt | ||||
| 130 | 2916650003 | 1.18 | 1.42 | |
| Joint torique 12x3 MM | ||||
| 131 | 1900210111 | 0.83 | 1.00 | |
| Verrou | ||||
| 144 | 3603450504 | 4.10 | 4.92 | |
| Ressort A Declic | ||||
| 145 | 3604651503 | 1.70 | 2.04 | |
| Levier De Verrouillage | ||||
| 146 | 3602000510 | 1.94 | 2.33 | |
| Vis A Tete Bombee DIN 7985-M4X12-4.8-H | ||||
| 147 | 2910641122 | 1.70 | 2.04 | |
| Rondelle élastique B 4 DIN 127 | ||||
| 148 | 2916680005 | 0.83 | 1.00 | |
| Cle A Fourche Simple | ||||
| 150 | 2610992417 | 12.41 | 14.89 | |
| Cle De Mandrin | ||||
| 151 | 2610991388 | 7.58 | 9.10 | |
| Plus disponible, pas de remplacement | ||||
| 155 | 2610912599 | |||
| Etiquette | ||||
| 156 | 2610935605 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 157 | 2610997094 | |||
| Barre | ||||
| 158 | 2610912600 | 6.54 | 7.85 | |
| Vis A Oreilles M6x20 MM | ||||
| 159 | 1613480008 | 1.18 | 1.42 | |
| Bouton | ||||
| 160 | 2610912601 | 4.10 | 4.92 | |
| Joint torique | ||||
| 161 | 2610068154 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 170 | 3600232503 | |||
| Capuchon A Crans D'arret | ||||
| 171 | 2600590006 | 1.18 | 1.42 | |
| Vis D’ajutage M4 | ||||
| 172 | 3603415556 | 1.70 | 2.04 | |
| Rondelle Elastique | ||||
| 173 | 3916060500 | 0.83 | 1.00 | |
| Rondelle plate DIN 126-9-A2 | ||||
| 183 | 2918660004 | 0.83 | 1.00 | |
| Ecrou Hex | ||||
| 184 | 3603435044 | 0.83 | 1.00 | |
| Levier D’arret | ||||
| 186 | 2610915060 | 5.83 | 7.00 | |
| Manchon De Guidage | ||||
| 653 | 2610991370 | 26.84 | 32.21 | |
| Pas d'informations disponibles, non commandable | ||||
| 737 | 2608570108 | |||
| Socle | ||||
| 801 | 2610924454 | 73.72 | 88.46 | |
| Jeu De Balais | ||||
| 810 | 2610007957 | 8.45 | 10.14 | |
| Porte-Balais | ||||
| 816 | 3604336506 | 18.19 | 21.83 | |
| Plus disponible, pas de remplacement | ||||
| 817 | 3604652501 | |||
| Support | ||||
| 826 | 2610997115 | 81.47 | 97.76 | |
