Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601FB5110 (GKS18V-25GC)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

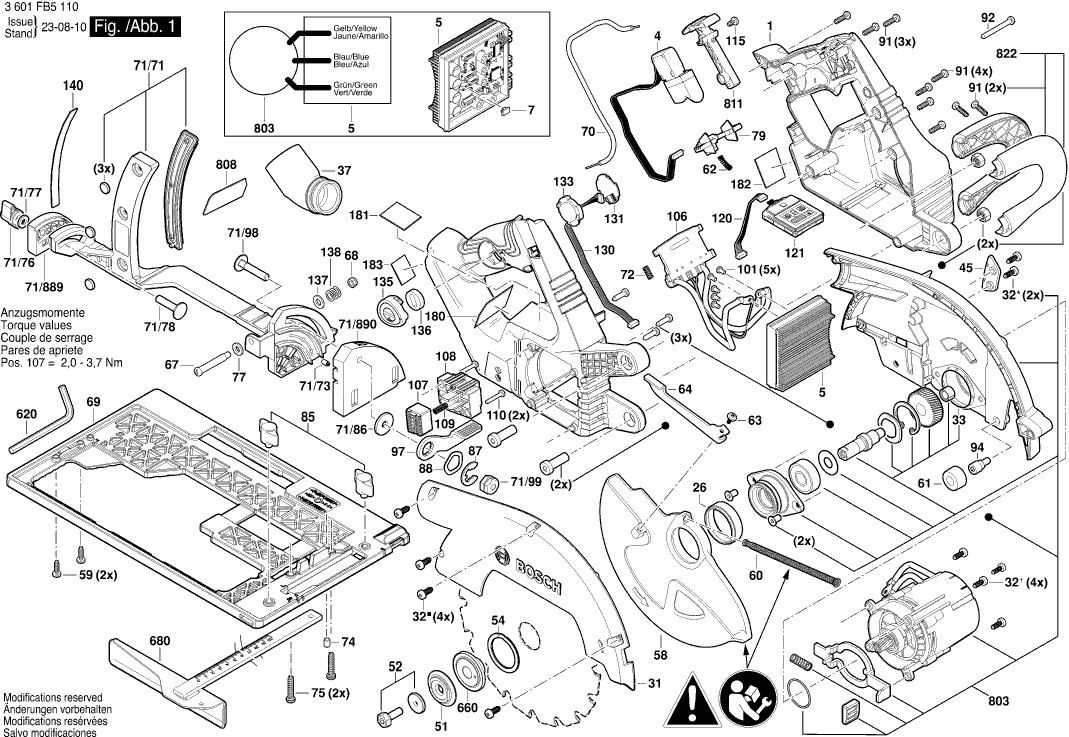

Dessins des Bosch 3601FB5110 (GKS18V-25GC)
Liste de pièces de rechange des Bosch 3601FB5110 (GKS18V-25GC)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 1 | 16058065TR | 31.42 | 37.70 | |
| Câble Électrique | ||||
| 4 | 160440001S | 14.94 | 17.93 | |
| Module Electronique | ||||
| 5 | 16072335G6 | 88.83 | 106.60 | |
| Capot | ||||
| 7 | 1600A025GR | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 21 | 2915011009 | 2.40 | 2.88 | |
| Manchon A Bride | ||||
| 26 | 1619P06237 | 1.00 | 1.20 | |
| Couvercle-Protecteur | ||||
| 31 | 1600A01286 | 13.13 | 15.76 | |
| Vis A Tete Bombee Torx | ||||
| 32 | 2610386516 | 1.49 | 1.79 | |
| Joint torique | ||||
| 33 | 1600210041 | 2.40 | 2.88 | |
| Support D’aspiration | ||||
| 37 | 2605730067 | 3.44 | 4.13 | |
| Cache TURBO II | ||||
| 45 | 1600A019H0 | 1.49 | 1.79 | |
| Bague de verrouillage | ||||
| 51 | 1600A01D0W | 5.81 | 6.97 | |
| Vis | ||||
| 52 | 1619P06232 | 2.08 | 2.50 | |
| Anneau D’arret | ||||
| 54 | 1619P06238 | 1.00 | 1.20 | |
| Partie Inferieure De La | ||||
| 58 | 1600A0152P | 21.30 | 25.56 | |
| Vis A Tete Bombee Torx 4x30 | ||||
| 59 | 2914201504 | 1.00 | 1.20 | |
| Ressort De Traction | ||||
| 60 | 1600A00XC9 | 1.49 | 1.79 | |
| Butee Elastique | ||||
| 61 | 1619P06236 | 2.08 | 2.50 | |
| Ressort de compression | ||||
| 62 | 160461202N | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 63 | 2603410048 | 1.49 | 1.79 | |
| Vis Speciale | ||||
| 63 | 1600A00RD6 | 1.00 | 1.20 | |
| Levier KA 65 | ||||
| 64 | 1600A0192G | 2.40 | 2.88 | |
| Vis | ||||
| 67 | 1619P11929 | 2.08 | 2.50 | |
| Ecrou Hex | ||||
| 68 | 2609003491 | 1.00 | 1.20 | |
| BASE PLATE CPL USA | ||||
| 69 | 1600A015PA | 34.82 | 41.78 | |
| Câble en Acier | ||||
| 70 | 1600A0150K | 4.94 | 5.93 | |
| Pont AP-KA 65 | ||||
| 71/71 | 1600A0174J | 31.42 | 37.70 | |
| Capuchon A Crans D'arret | ||||
| 71/73 | 2600590006 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 71/76 | 2610387875 | 2.40 | 2.88 | |
| Rondelle | ||||
| 71/77 | 2610060362 | 1.32 | 1.58 | |
| Rondelle plate | ||||
| 71/77 | 2916011014 | 1.00 | 1.20 | |
| Boulon A Tete Bombee | ||||
| 71/78 | 2910281205 | 1.49 | 1.79 | |
| Disque | ||||
| 71/86 | 2609007156 | 1.00 | 1.20 | |
| Entraîneur | ||||
| 71/889 | 1607000DL4 | 18.94 | 22.73 | |
| Entraîneur | ||||
| 71/890 | 1607000DL3 | 18.94 | 22.73 | |
| Vis M6x35 | ||||
| 71/98 | 16034300A3 | 1.00 | 1.20 | |
| VIS C M4X34 | ||||
| 71/98 | 1600A0140K | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 72 | 1609280477 | 1.49 | 1.79 | |
| Plus disponible, pas de remplacement | ||||
| 74 | 2603400016 | |||
| Vis A Tete Bombee Torx | ||||
| 75 | 2914201529 | 1.00 | 1.20 | |
| Rondelle | ||||
| 77 | 2610060362 | 1.32 | 1.58 | |
| Interrupteur De Sécurité | ||||
| 79 | 1600A014VC | 1.49 | 1.79 | |
| Vis A Oreilles | ||||
| 85 | 1603480018 | 2.08 | 2.50 | |
| Anneau D’arret | ||||
| 87 | 2916080014 | 1.00 | 1.20 | |
| Espaceur de roulement à billes 17x12.5x0.3 | ||||
| 88 | 1600A01DD4 | 1.00 | 1.20 | |
| Vis | ||||
| 91 | 2603490022 | 1.00 | 1.20 | |
| VIS C M4X34 | ||||
| 92 | 2914491413 | 1.00 | 1.20 | |
| Vis | ||||
| 94 | 1619P06246 | 2.08 | 2.50 | |
| Levier De Verrouillage | ||||
| 97 | 1600A01B11 | 2.08 | 2.50 | |
| VIS C M4X34 | ||||
| 101 | 160343003T | 1.00 | 1.20 | |
| Plaque de Contact | ||||
| 106 | 1600A024ET | 11.37 | 13.64 | |
| Plaque de Contact | ||||
| 106 | 1600A014R6 | 10.90 | 13.08 | |
| Element De Verrouillage | ||||
| 107 | 1600A01243 | 1.49 | 1.79 | |
| Support | ||||
| 108 | 1600A012CF | 1.49 | 1.79 | |
| Ressort | ||||
| 109 | 1600A013BF | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo M6x25 MM | ||||
| 110 | 1603435092 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 115 | 2603490020 | 1.00 | 1.20 | |
| CABLE | ||||
| 120 | 1600A016MW | 3.44 | 4.13 | |
| Module Electronique | ||||
| 121 | 16072335GD | 31.42 | 37.70 | |
| Câble Électrique | ||||
| 130 | 160440001A | 3.44 | 4.13 | |
| Module électronique | ||||
| 131 | 1600A016CZ | 9.67 | 11.60 | |
| Cache De Recouvrement | ||||
| 133 | 1600A016ML | 1.00 | 1.20 | |
| COUVERCLE | ||||
| 135 | 16055002F9 | 1.49 | 1.79 | |
| Éponge en caoutchouc | ||||
| 136 | 1600A00M52 | 1.00 | 1.20 | |
| Rondelle D’ajustage | ||||
| 137 | 2916190013 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 138 | 1600100632 | 1.00 | 1.20 | |
| Rondelle D’ajustage | ||||
| 139 | 2916190013 | 1.00 | 1.20 | |
| Autocollant | ||||
| 140 | 160111C2RY | 1.00 | 1.20 | |
| Ecriteau Avertisseur | ||||
| 180 | 160111C2YL | 2.40 | 2.88 | |
| Ecriteau Avertisseur | ||||
| 181 | 160111C2YN | 2.40 | 2.88 | |
| Ecriteau Avertisseur | ||||
| 182 | 160111C2YP | 2.40 | 2.88 | |
| Ecriteau Avertisseur | ||||
| 183 | 160111C2YR | 2.40 | 2.88 | |
| Cle Male Coudee Pour Vis | ||||
| 620 | 2610364015 | 3.44 | 4.13 | |
| Bloc D Accus USA GBA18V120 | ||||
| 653 | 1607A350CM | 352.50 | 423.00 | |
| Bloc D'accus n 5S2P | ||||
| 653 | 1607A350CH | 244.89 | 293.87 | |
| Plus disponible, pas de remplacement | ||||
| 654 | 2607226325 | |||
| Rondelle | ||||
| 660 | 1619P06341 | 5.81 | 6.97 | |
| Rondelle | ||||
| 660 | 1619P06342 | 5.81 | 6.97 | |
| Regle-Glissiere A Onglets | ||||
| 680 | 1619X01612 | 10.90 | 13.08 | |
| Unité d'entraînement RTSC/DTSC/ETSC | ||||
| 803 | 1607000DL2 | 173.95 | 208.74 | |
| Plaque signal tique | ||||
| 808 | 160111A6DL | 2.40 | 2.88 | |
| Tiroir De Verrouillage | ||||
| 811 | 1607000DL1 | 52.45 | 62.94 | |
| Poignee Auxiliaire M10 | ||||
| 822 | 1607000DL5 | 21.30 | 25.56 | |
