Dessins techniques et pièces de rechange Bosch GKS 235 TURBO
Type exact:
3 601 EA2 001
3 601 EA2 001

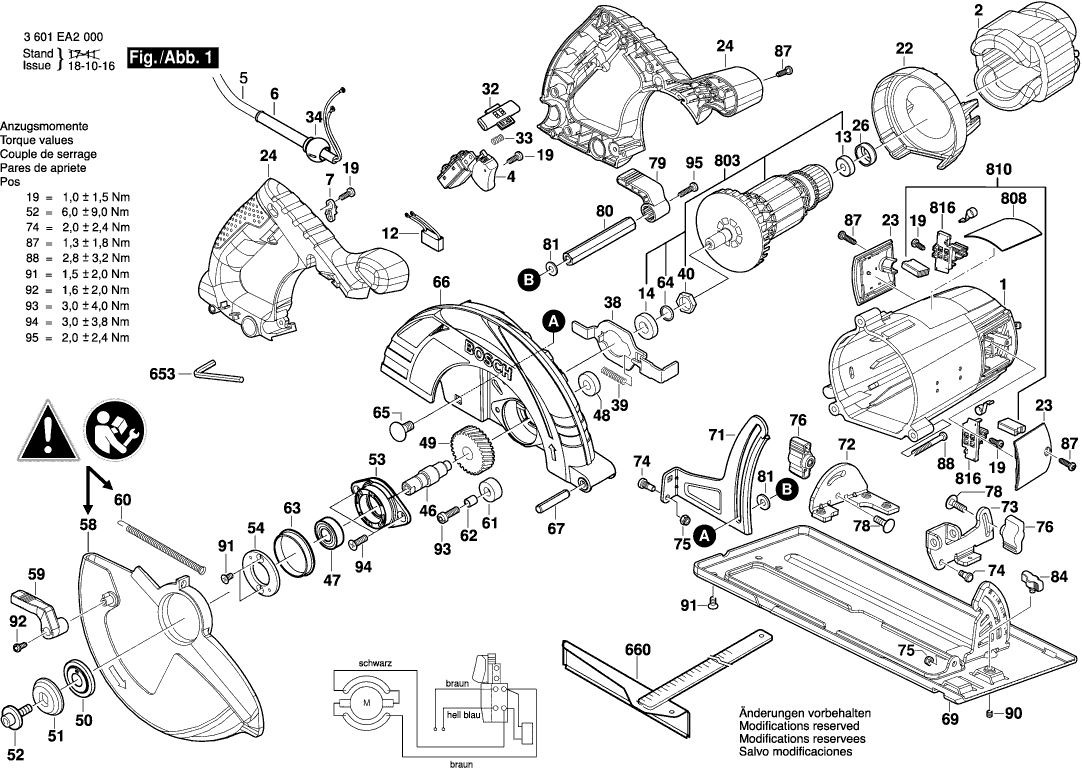

Dessins des BOSCH 3601EA2001 ( GKS235TURBO )
Liste de pièces de rechange des BOSCH 3601EA2001 ( GKS235TURBO )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter De Moteur | ||||
| 1 | 1619P10219 | Carter De Moteur | € 19.27 | |
| Épanouissement Polaire 230V | ||||
| 2 | 1619P08335 | Épanouissement Polaire 230V | € 60.85 | |
| Commutateur | ||||
| 4 | 1607200286 | Commutateur | € 19.27 | |
| Câble d alimentation EU 2,65m 2 x 1,00mm H05 VV-F | ||||
| 5 | 1619P02325 | Câble d alimentation EU 2,65m 2 x 1,00mm H05 VV-F | € 15.18 | |
| Manchon Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | Manchon Ø6,5-Ø6,9x95 MM | € 2.40 | |
| Support De Cable | ||||
| 7 | 1619P01104 | Support De Cable | € 1.00 | |
| Filtre D’antiparasitage | ||||
| 12 | 1619P01137 | Filtre D’antiparasitage | € 4.90 | |
| Roulement A Billes Rigide | ||||
| 13 | 2610017348 | Roulement A Billes Rigide | € 10.37 | |
| Roulement A Billes Rigide | ||||
| 14 | 1619P06095 | Roulement A Billes Rigide | € 11.66 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 19 | 2603490021 | Vis A Tete Bombee Torx 4x12 | € 1.00 | |
| Tole Deviatrice | ||||
| 22 | 1619P10224 | Tole Deviatrice | € 3.31 | |
| Couvercle | ||||
| 23 | 1618B00802 | Couvercle | € 1.00 | |
| Jeu De Poignees | ||||
| 24 | 1619P10220 | Jeu De Poignees | € 17.03 | |
| Bague En Caoutchouc | ||||
| 26 | 1600206030 | Bague En Caoutchouc | € 1.34 | |
| Bouton De Commande | ||||
| 32 | 1619P01156 | Bouton De Commande | € 2.02 | |
| Ressort De Compression | ||||
| 33 | 2610935251 | Ressort De Compression | € 1.30 | |
| Serre-Cable | ||||
| 34 | 1619P01637 | Serre-Cable | € 1.00 | |
| Etrier De Guidage | ||||
| 38 | 1619P01620 | Etrier De Guidage | € 4.90 | |
| Ressort De Compression | ||||
| 39 | 1619P01642 | Ressort De Compression | € 1.00 | |
| Douille | ||||
| 40 | 1619P10226 | Douille | € 2.30 | |
| Arbre | ||||
| 46 | 1619P01623 | Arbre | € 13.10 | |
| Roulement A Billes Rigide 15x35x11 | ||||
| 47 | 1900905279 | Roulement A Billes Rigide 15x35x11 | € 10.80 | |
| Roulement A Billes Rigide 6000-2RS DIN 625 | ||||
| 48 | 1900905173 | Roulement A Billes Rigide 6000-2RS DIN 625 | € 4.90 | |
| Engrenage | ||||
| 49 | 1619P10221 | Engrenage | € 13.10 | |
| Rondelle De Butee | ||||
| 50 | 1619P01153 | Rondelle De Butee | € 4.03 | |
| Anneau D’arret | ||||
| 51 | 1619P01626 | Anneau D’arret | € 3.31 | |
| Vis De Serrage | ||||
| 52 | 1619P01634 | Vis De Serrage | € 1.30 | |
| Flasque De Palier | ||||
| 53 | 1619P01628 | Flasque De Palier | € 7.92 | |
| Tole De Support Amovible | ||||
| 54 | 1619P01629 | Tole De Support Amovible | € 2.74 | |
| Bonnet Anti-Pompage | ||||
| 58 | 1600A00XZ2 | Bonnet Anti-Pompage | € 22.31 | |
| Levier | ||||
| 59 | 1619P01631 | Levier | € 2.02 | |
| Ressort De Traction | ||||
| 60 | 1619P01632 | Ressort De Traction | € 2.30 | |
| Butee Elastique | ||||
| 61 | 1619P01633 | Butee Elastique | € 1.30 | |
| Douille D’ecartement | ||||
| 62 | 1619P02580 | Douille D’ecartement | € 1.00 | |
| Manchon A Bride | ||||
| 63 | 1619P01635 | Manchon A Bride | € 1.30 | |
| Rondelle De Butee | ||||
| 64 | 1619P10650 | Rondelle De Butee | € 1.30 | |
| Tige Filetée | ||||
| 65 | 1619P06522 | Tige Filetée | € 1.00 | |
| Enveloppe De Protection | ||||
| 66 | 1619P10222 | Enveloppe De Protection | € 49.76 | |
| Goupille Elastique DIN 7346-8x45 | ||||
| 67 | 2917780185 | Goupille Elastique DIN 7346-8x45 | € 2.02 | |
| Plaque De Base | ||||
| 69 | 1619P10227 | Plaque De Base | € 32.87 | |
| Butee De Profondeur | ||||
| 71 | 1619P10230 | Butee De Profondeur | € 5.76 | |
| Equerre-Support | ||||
| 72 | 1619P10228 | Equerre-Support | € 4.90 | |
| Charniere | ||||
| 73 | 1619P10229 | Charniere | € 6.48 | |
| Vis D’ajutage | ||||
| 74 | 2610923224 | Vis D’ajutage | € 1.30 | |
| Ecrou Hex DIN 985-M 5-8-A | ||||
| 75 | 2915061003 | Ecrou Hex DIN 985-M 5-8-A | € 2.10 | |
| Ecrou A Ailettes | ||||
| 76 | 1619P01636 | Ecrou A Ailettes | € 1.30 | |
| Boulon A Tete Bombee DIN 603-M6x20 | ||||
| 78 | 2910281201 | Boulon A Tete Bombee DIN 603-M6x20 | € 1.00 | |
| Levier De Reglage | ||||
| 79 | 1619P01668 | Levier De Reglage | € 1.30 | |
| Barre | ||||
| 80 | 1600A00Z5N | Barre | € 2.74 | |
| Rondelle plate 8-ST | ||||
| 81 | 2916021013 | Rondelle plate 8-ST | € 1.34 | |
| Vis A Oreilles NOIR | ||||
| 84 | 1619P01618 | Vis A Oreilles NOIR | € 1.00 | |
| Vis 4x16 | ||||
| 87 | 2603490022 | Vis 4x16 | € 1.00 | |
| Vis | ||||
| 88 | 2610925864 | Vis | € 1.00 | |
| Vis De Reglage NOIR | ||||
| 90 | 1619P04540 | Vis De Reglage NOIR | € 1.00 | |
| Vis M5x10-H | ||||
| 91 | 1619P01677 | Vis M5x10-H | € 1.00 | |
| Vis | ||||
| 92 | 1619P01678 | Vis | € 1.00 | |
| Vis | ||||
| 93 | 1619P01679 | Vis | € 1.00 | |
| Vis M6x20-H | ||||
| 94 | 1619P01680 | Vis M6x20-H | € 1.00 | |
| Vis | ||||
| 95 | 1619P01673 | Vis | € 1.00 | |
| Filtre D’antiparasitage | ||||
| 96 | 1619P14548 | Filtre D’antiparasitage | € 6.48 | |
| Tournevis Coude | ||||
| 653 | 1907950006 | Tournevis Coude | € 3.36 | |
| Regle-Glissiere A Onglets | ||||
| 660 | 1619X01612 | Regle-Glissiere A Onglets | € 10.37 | |
| Set d’induit 230V | ||||
| 803 | 1619P10475 | Set d’induit 230V | € 67.85 | |
| Plaque signalétique | ||||
| 808 | 1619P13082 | Plaque signalétique | € 2.30 | |
| Jeu De Balais | ||||
| 810 | 1619P10476 | Jeu De Balais | € 9.22 | |
| Porte-Balais | ||||
| 816 | 1604336048 | Porte-Balais | € 6.74 | |
