Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601F23000 ( GKS190 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

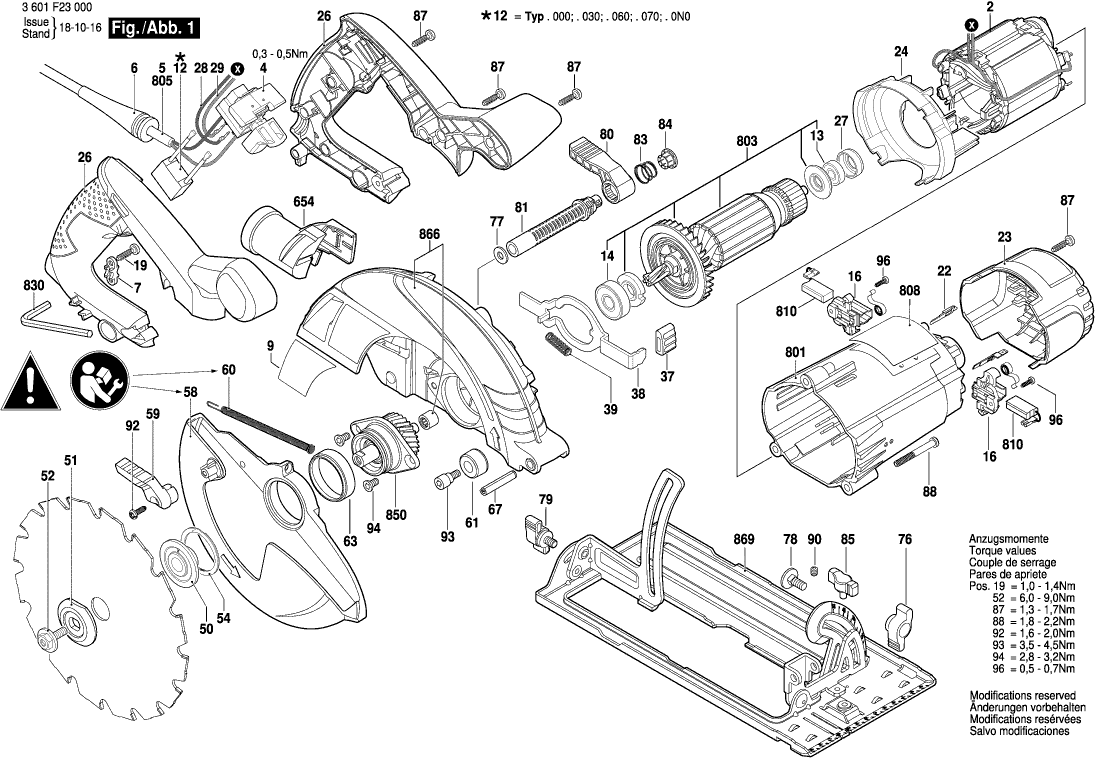

Dessins des Bosch 3601F23000 ( GKS190 )
Liste de pièces de rechange des Bosch 3601F23000 ( GKS190 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 230V | ||||
| 2 | 1619P04474 | 29.75 | 35.70 | |
| Commutateur | ||||
| 4 | 1619P06208 | 11.88 | 14.26 | |
| Manchon Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 1619P06313 | 0.83 | 1.00 | |
| Plaque De Marque | ||||
| 9 | 1619P31104 | 1.94 | 2.33 | |
| Filtre D’antiparasitage | ||||
| 12 | 1619P06210 | 4.70 | 5.64 | |
| Roulement A Billes 7x19x6 MM | ||||
| 13 | 1619P00456 | 2.24 | 2.69 | |
| Collier De Fixation De P | ||||
| 14 | 1619P06374 | 6.54 | 7.85 | |
| Porte-Balais | ||||
| 16 | 1619P06212 | 6.54 | 7.85 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 19 | 2603490021 | 0.83 | 1.00 | |
| Fiche Coudee | ||||
| 22 | 1619P06213 | 1.18 | 1.42 | |
| Capot NOIR | ||||
| 23 | 1619P06218 | 5.83 | 7.00 | |
| Tole Deviatrice | ||||
| 24 | 1619P06219 | 1.18 | 1.42 | |
| Jeu De Poignees | ||||
| 26 | 1619P06315 | 10.73 | 12.88 | |
| Bague En Caoutchouc | ||||
| 27 | 1619P06227 | 0.83 | 1.00 | |
| Cable De Raccordement | ||||
| 28 | 1619P06221 | 1.60 | 1.92 | |
| FIL | ||||
| 28 | 1619P15969 | 1.18 | 1.42 | |
| FIL | ||||
| 29 | 1619P15970 | 1.18 | 1.42 | |
| Chape | ||||
| 37 | 1619P06225 | 0.83 | 1.00 | |
| Etrier De Guidage | ||||
| 38 | 1619P06226 | 3.31 | 3.97 | |
| Ressort De Compression | ||||
| 39 | 1619P01642 | 0.83 | 1.00 | |
| Rondelle | ||||
| 50 | 1619P06341 | 4.70 | 5.64 | |
| Anneau D’arret | ||||
| 51 | 1619P06231 | 5.33 | 6.40 | |
| Vis | ||||
| 52 | 1619P06232 | 1.70 | 2.04 | |
| Anneau D’arret | ||||
| 54 | 1619P06238 | 0.83 | 1.00 | |
| Bonnet Anti-Pompage | ||||
| 58 | 1600A00XZ6 | 13.93 | 16.72 | |
| Levier | ||||
| 59 | 1619P06235 | 1.18 | 1.42 | |
| Ressort De Traction | ||||
| 60 | 1619P06334 | 2.24 | 2.69 | |
| Butee Elastique NOIR | ||||
| 61 | 1619P06236 | 1.70 | 2.04 | |
| Manchon A Bride | ||||
| 63 | 1619P06237 | 0.83 | 1.00 | |
| Goupille Spirale DIN ISO 8750-6x35-St | ||||
| 67 | 2917800253 | 1.18 | 1.42 | |
| Ecrou A Oreilles | ||||
| 76 | 1619P06244 | 1.18 | 1.42 | |
| Rondelle plate DIN 125-A 6,4-ST | ||||
| 77 | 2916011014 | 0.83 | 1.00 | |
| Boulon A Tete Bombee | ||||
| 78 | 1619P06211 | 0.83 | 1.00 | |
| Vis A Oreilles | ||||
| 79 | 1619P06316 | 1.18 | 1.42 | |
| Levier | ||||
| 80 | 1619P06245 | 1.18 | 1.42 | |
| Tige de réglage | ||||
| 81 | 1619P07620 | 1.70 | 2.04 | |
| Ressort NOIR | ||||
| 83 | 1619X01792 | 0.83 | 1.00 | |
| Capot | ||||
| 84 | 1619P17212 | 1.94 | 2.33 | |
| Vis A Oreilles NOIR | ||||
| 85 | 1619P01618 | 0.83 | 1.00 | |
| Vis 4x16 | ||||
| 87 | 2603490022 | 0.83 | 1.00 | |
| Vis | ||||
| 88 | 2610925864 | 0.83 | 1.00 | |
| Vis De Reglage NOIR | ||||
| 90 | 1619P04540 | 0.83 | 1.00 | |
| Vis | ||||
| 92 | 1619P01678 | 0.83 | 1.00 | |
| Vis | ||||
| 93 | 1619P06246 | 1.70 | 2.04 | |
| Vis à tête fraisée | ||||
| 94 | 2610924687 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx | ||||
| 96 | 1619P06252 | 1.18 | 1.42 | |
| Adaptateur A Vide | ||||
| 654 | 1619P06204 | 2.71 | 3.25 | |
| Carter De Moteur BLEU | ||||
| 801 | 1619P06372 | 15.71 | 18.85 | |
| Set d’induit 230V | ||||
| 803 | 1619P06345 | 44.82 | 53.78 | |
| Câble d alimentation | ||||
| 805 | 1607000391 | 13.93 | 16.72 | |
| Plaque signalétique | ||||
| 808 | 1619P30421 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 1619P06346 | 9.53 | 11.44 | |
| Tournevis Coude | ||||
| 830 | 1619P14506 | 1.18 | 1.42 | |
| Engrenage | ||||
| 850 | 1619P06392 | 26.84 | 32.21 | |
| Capot De Protection | ||||
| 866 | 1619P07590 | 23.75 | 28.50 | |
| Plaque De Base | ||||
| 869 | 1619P06391 | 29.75 | 35.70 | |
