Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601FB5000 (GKS18V-68C)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

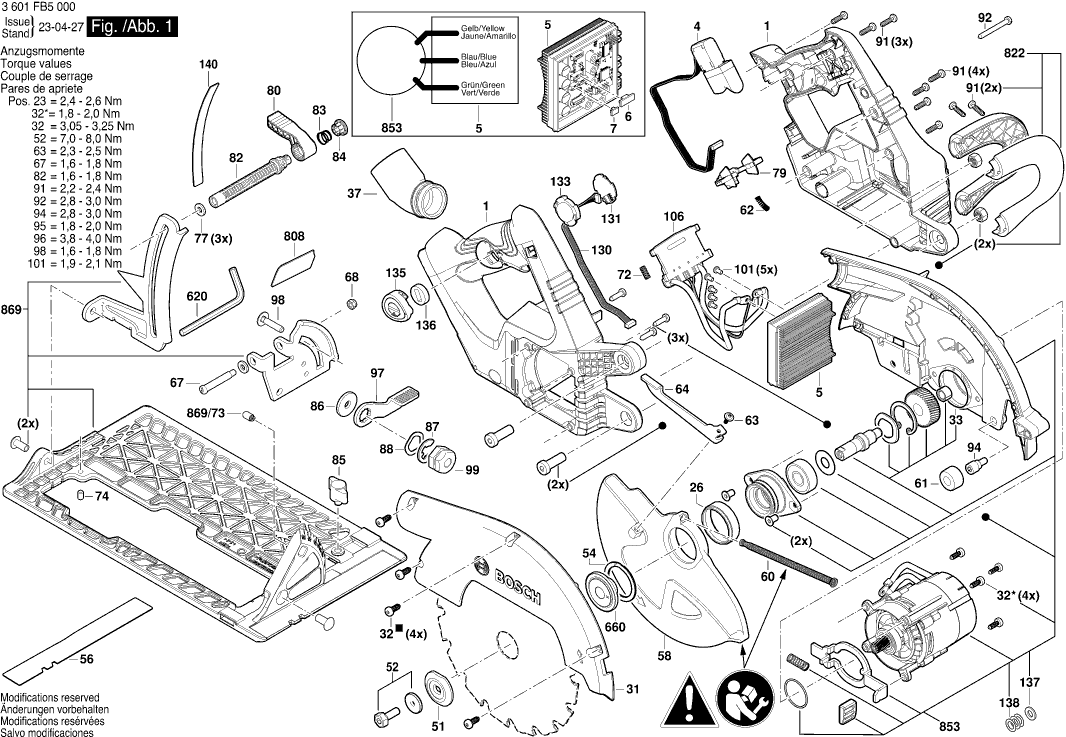

Dessins des Bosch 3601FB5000 (GKS18V-68C)
Liste de pièces de rechange des Bosch 3601FB5000 (GKS18V-68C)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 1 | 16058065TS | 43.12 | 51.74 | |
| Câble Électrique | ||||
| 4 | 160440001S | 14.94 | 17.93 | |
| Module Electronique | ||||
| 5 | 16072335G6 | 88.83 | 106.60 | |
| Capot | ||||
| 6 | 1600A025GS | 2.08 | 2.50 | |
| Capot | ||||
| 7 | 1600A025GR | 1.49 | 1.79 | |
| Manchon A Bride | ||||
| 26 | 1619P06237 | 1.00 | 1.20 | |
| Couvercle-Protecteur | ||||
| 31 | 1600A01286 | 13.13 | 15.76 | |
| Vis A Tete Bombee Torx | ||||
| 32 | 2610386516 | 1.49 | 1.79 | |
| Joint torique | ||||
| 33 | 1600210041 | 2.40 | 2.88 | |
| Support D’aspiration | ||||
| 37 | 2605730067 | 3.44 | 4.13 | |
| Bague de verrouillage | ||||
| 51 | 1600A01D0W | 5.81 | 6.97 | |
| Vis | ||||
| 52 | 1619P06232 | 2.08 | 2.50 | |
| Anneau D’arret | ||||
| 54 | 1619P06238 | 1.00 | 1.20 | |
| Echelle graduée FSK 670 | ||||
| 56 | 160111C2SV | 2.40 | 2.88 | |
| Partie Inferieure De La | ||||
| 58 | 1600A0152P | 21.30 | 25.56 | |
| Ressort De Traction | ||||
| 60 | 1600A00XC9 | 1.49 | 1.79 | |
| Butee Elastique | ||||
| 61 | 1619P06236 | 2.08 | 2.50 | |
| Ressort de compression | ||||
| 62 | 160461202N | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 63 | 2603410048 | 1.49 | 1.79 | |
| Vis Speciale | ||||
| 63 | 1600A00RD6 | 1.00 | 1.20 | |
| Levier KA 65 | ||||
| 64 | 1600A0192G | 2.40 | 2.88 | |
| Vis | ||||
| 67 | 1619P11929 | 2.08 | 2.50 | |
| Ecrou Hex | ||||
| 68 | 2609003491 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 72 | 1609280477 | 1.49 | 1.79 | |
| TIGE FILETÉE | ||||
| 74 | 1600A01YS8 | 1.00 | 1.20 | |
| Rondelle | ||||
| 77 | 2610060362 | 1.32 | 1.58 | |
| Rondelle plate | ||||
| 77 | 2916011014 | 1.00 | 1.20 | |
| Interrupteur De Sécurité | ||||
| 79 | 1600A014VC | 1.49 | 1.79 | |
| Levier | ||||
| 80 | 1619P06245 | 1.49 | 1.79 | |
| Tige | ||||
| 82 | 1600A019NT | 2.86 | 3.43 | |
| Ressort | ||||
| 83 | 1619X01792 | 1.00 | 1.20 | |
| Capot | ||||
| 84 | 1619P17212 | 2.40 | 2.88 | |
| Vis A Oreilles | ||||
| 85 | 1603480018 | 2.08 | 2.50 | |
| Disque | ||||
| 86 | 2609007156 | 1.00 | 1.20 | |
| Anneau D’arret | ||||
| 87 | 2916080014 | 1.00 | 1.20 | |
| Espaceur de roulement à billes 17x12.5x0.3 | ||||
| 88 | 1600A01DD4 | 1.00 | 1.20 | |
| Vis | ||||
| 91 | 2603490022 | 1.00 | 1.20 | |
| VIS C M4X34 | ||||
| 92 | 2914491413 | 1.00 | 1.20 | |
| Vis | ||||
| 94 | 1619P06246 | 2.08 | 2.50 | |
| Levier De Verrouillage | ||||
| 97 | 1600A01B11 | 2.08 | 2.50 | |
| VIS C M4X34 | ||||
| 98 | 1600A0140K | 1.00 | 1.20 | |
| Ecrou Hex | ||||
| 99 | 1600A019B3 | 1.49 | 1.79 | |
| VIS C M4X34 | ||||
| 101 | 160343003T | 1.00 | 1.20 | |
| Plaque de Contact | ||||
| 106 | 1600A014R6 | 10.90 | 13.08 | |
| Câble Électrique | ||||
| 130 | 160440001A | 3.44 | 4.13 | |
| Module électronique | ||||
| 131 | 1600A016CZ | 9.67 | 11.60 | |
| Cache De Recouvrement | ||||
| 133 | 1600A016ML | 1.00 | 1.20 | |
| COUVERCLE | ||||
| 135 | 16055002F9 | 1.49 | 1.79 | |
| Éponge en caoutchouc | ||||
| 136 | 1600A00M52 | 1.00 | 1.20 | |
| Disque | ||||
| 137 | 1600A01S1S | 1.00 | 1.20 | |
| Rondelle D’ajustage | ||||
| 137 | 2916190013 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 138 | 1600100632 | 1.00 | 1.20 | |
| Autocollant | ||||
| 140 | 160111C2S4 | 2.40 | 2.88 | |
| Cle Male Coudee Pour Vis | ||||
| 620 | 2610364015 | 3.44 | 4.13 | |
| Rondelle | ||||
| 660 | 1619P06341 | 5.81 | 6.97 | |
| Plaque signal tique | ||||
| 808 | 160111A6P7 | 2.40 | 2.88 | |
| Poignee Auxiliaire M10 | ||||
| 822 | 1607000DL5 | 21.30 | 25.56 | |
| Unité d'entraînement RTSC/DTSC/ETSC | ||||
| 853 | 1607000DM4 | 244.89 | 293.87 | |
| BASE PLATE CPL USA | ||||
| 869 | 1607000DM5 | 122.80 | 147.36 | |
| Capuchon A Crans D'arret | ||||
| 869/73 | 1600A01BV3 | 1.00 | 1.20 | |
