Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601F6H000 ( GKS18V-LI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

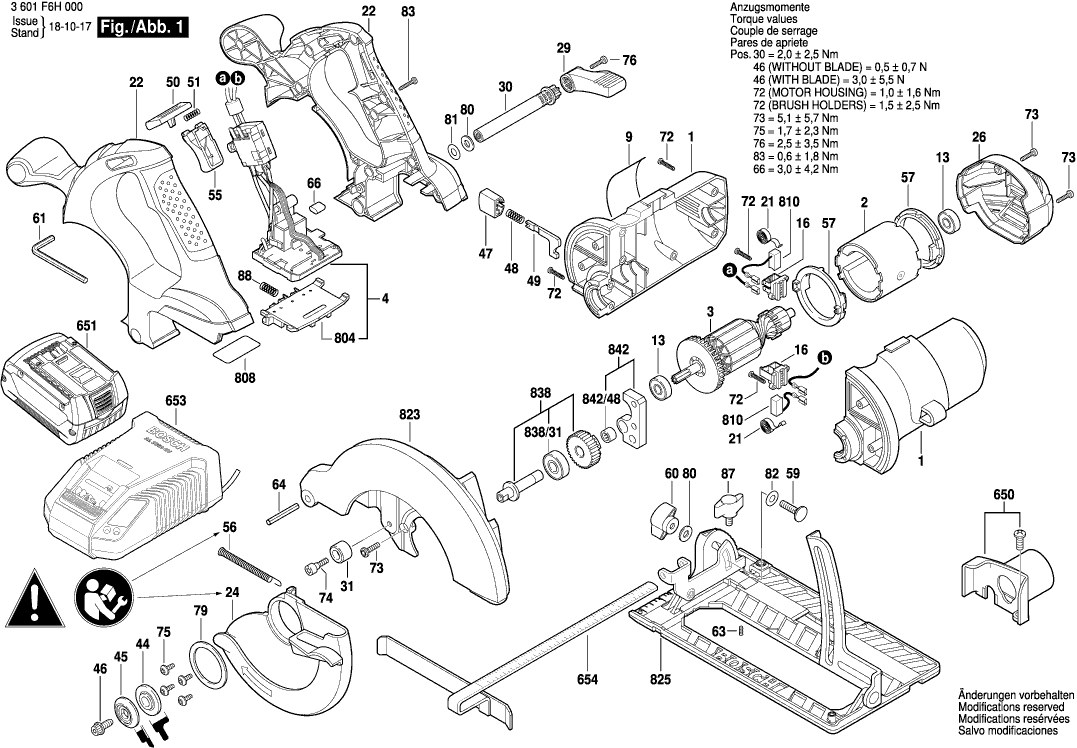

Dessins des Bosch 3601F6H000 ( GKS18V-LI )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601F6H000 ( GKS18V-LI )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 2610930648 20.42 24.50

Carter d’aimant 14,4-24V
2 1615100008 12.41 14.89

Induit 7/35 DC 18V-RECHTSLAUF
3 1619P01902 49.56 59.47

Module électronique
4 1607233334 60.65 72.78

Plaque De Marque GKS 18V-LI
9 2610956321 1.94 2.33

Roulement A Billes
13 2610351861 8.45 10.14

Porte-Balais
16 2610934990 2.24 2.69

Ressort Spiral
21 1619P14306 2.71 3.25

Poignee BLEU
22 1619P14615 20.42 24.50

Partie Inferieure De La NOIR
24 2610930652 18.19 21.83

Capot NOIR
26 2610955162 4.10 4.92

Levier De Reglage
29 2610935249 1.18 1.42

Tige de réglage
30 1600A011KY 1.94 2.33

Butée
31 1619P01532 1.18 1.42

Douille De Guidage
44 1619P11416 6.54 7.85

Rondelle Profilee
45 2610959533 5.33 6.40

Boulon De Butee
46 2610935247 1.18 1.42

Bouton-Poussoir
47 2610935245 0.83 1.00

Ressort De Compression
48 2610936576 0.83 1.00

Bride
49 2610935246 2.24 2.69

Tiroir De Verrouillage
50 2610955167 1.18 1.42

Ressort De Compression
51 2610935251 1.18 1.42

Trigger
55 2610942930 1.70 2.04

Ressort De Traction
56 2610947075 1.94 2.33

Bague De Centrage
57 2610942931 1.70 2.04

Boulon A Tete Bombee DIN 603-M6x25
59 2910281203 1.94 2.33

Bouton NOIR
60 2610936575 1.18 1.42

Cle A Douille Hexagonale
61 2610937464 1.18 1.42

Vis De Reglage
63 2610001398 0.83 1.00

Goupille Elastique ISO 8752-6x36-A-ST
64 2917761253 0.83 1.00

Bague D’arret
66 2610937452 0.83 1.00

Vis A Tete Bombee Torx 3x18
72 2603490018 0.83 1.00

Vis 4x16
73 2603490022 0.83 1.00

Vis R Épaulement
74 2610937508 0.83 1.00

Vis A Tete Bombee A 4x12-10,9-D
75 2914201503 1.70 2.04

Vis cyl SixPans Creux CHC
76 2610957469 0.83 1.00

Rondelle
79 2610386556 1.18 1.42

Rondelle plate
80 2916011111 1.94 2.33

Rondelle D’ajustage DIN 988-6x12x0,5
81 2916190012 0.83 1.00

Rondelle
82 2610945804 0.83 1.00

VIS C M4X34
83 2610315386 1.18 1.42

Bouton De Mise Au Point
87 2610990806 1.70 2.04

Ressort De Compression
88 2604690055 0.83 1.00

Aspiration Des Poussiere
650 2610953099 2.24 2.69

Bloc D Accus
651 1607A350M0 91.56 109.87

Bloc D Accus BBS MR 18V, 4,0Ah, 47 S
651 2607336815 91.56 109.87

Chargeur EU 230/14,4-18V, 30 40 S
653 2607225321 55.25 66.30

Butee Longitudinale
654 2610955166 5.33 6.40

Porte-Contact
804 1609280478 9.53 11.44

Plaque signalétique
808 2610956320 1.94 2.33

Jeu De Balais
810 2610943623 9.53 11.44

Enveloppe De Protection
823 2610957974 23.75 28.50

Plaque De Base
825 2610955990 33.45 40.14

Groupe D’arbre D’entrain.
838 2610000765 20.42 24.50

Roulement A Billes Rigide 6000-2RS DIN 625
838/31 1900905173 4.10 4.92

Plaque-Support De Palier
842 2610997509 8.45 10.14

Douille à aiguilles Ø8xØ12x8 MM
842/48 1600910018 4.10 4.92
