Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601F0A101 ( GKF600 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

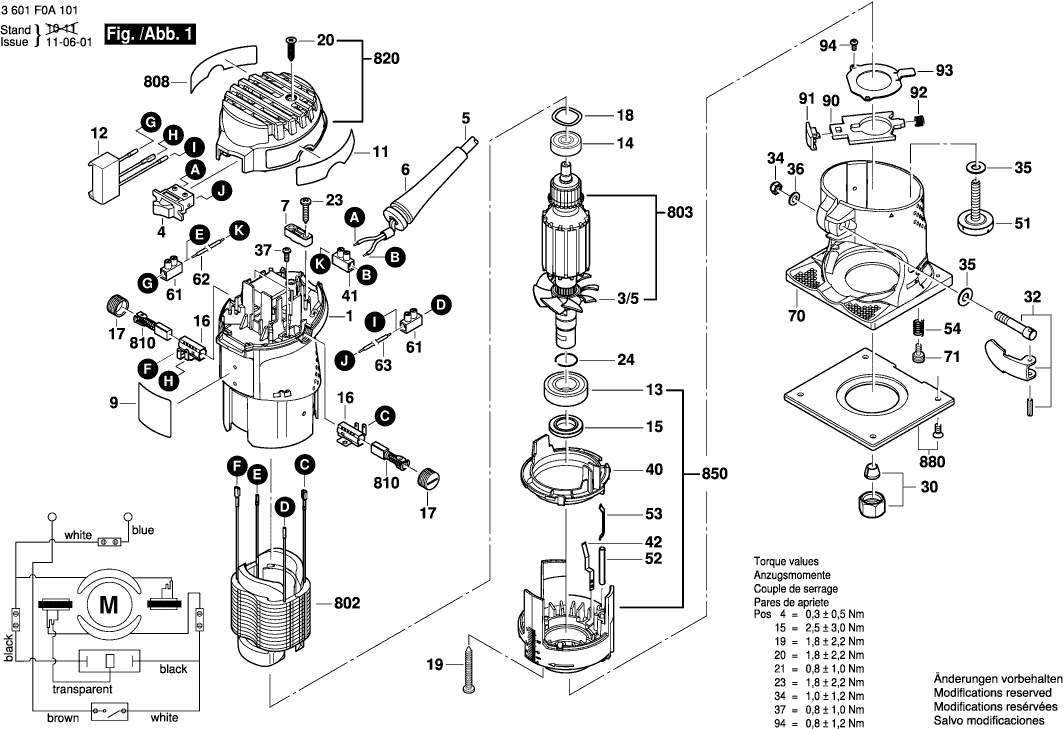

Dessins des Bosch 3601F0A101 ( GKF600 )
Liste de pièces de rechange des Bosch 3601F0A101 ( GKF600 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter | ||||
| 1 | 2610035222 | 10.73 | 12.88 | |
| Ventilateur | ||||
| 3/5 | 2609100246 | 1.70 | 2.04 | |
| Commutateur | ||||
| 4 | 2609120274 | 10.73 | 12.88 | |
| Câble d alimentation | ||||
| 5 | 2609120278 | 11.88 | 14.26 | |
| Manchon Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 2609131379 | 1.70 | 2.04 | |
| Plaque signalétique | ||||
| 11 | 2609131380 | 1.94 | 2.33 | |
| Filtre D’antiparasitage | ||||
| 12 | 2609120164 | 7.58 | 9.10 | |
| Roulement A Billes Rigide | ||||
| 13 | 2609110435 | 5.83 | 7.00 | |
| Roulement A Billes Rigide | ||||
| 14 | 2609110436 | 5.33 | 6.40 | |
| Ecrou auto-bloquant | ||||
| 15 | 2609110253 | 2.24 | 2.69 | |
| Porte-Balais | ||||
| 16 | 2609110217 | 1.18 | 1.42 | |
| Capuchon De Balais | ||||
| 17 | 2609100203 | 0.83 | 1.00 | |
| Rondelle Elastique | ||||
| 18 | 2609110294 | 0.83 | 1.00 | |
| Vis à Tôle | ||||
| 19 | 2910611093 | 0.83 | 1.00 | |
| Vis à Tôle | ||||
| 20 | 2609110490 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7981-ST3,9x19-C-H | ||||
| 23 | 2910611020 | 1.18 | 1.42 | |
| Etrier D’arret DIN 471-15x1-FSt | ||||
| 24 | 2916650006 | 1.18 | 1.42 | |
| Douille à Vis 8,0 Ø | ||||
| 30 | 2609199145 | 15.71 | 18.85 | |
| Levier D'arret | ||||
| 32 | 2609199041 | 4.10 | 4.92 | |
| Ecrou Hex | ||||
| 34 | 2609110289 | 0.83 | 1.00 | |
| Rondelle Elast. Conique | ||||
| 35 | 2609110282 | 0.83 | 1.00 | |
| Rondelle De Butee | ||||
| 36 | 2609110290 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 3x10 | ||||
| 37 | 2603490017 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 40 | 2609100247 | 1.94 | 2.33 | |
| Borne | ||||
| 41 | 2609120153 | 1.18 | 1.42 | |
| Etrier De Contact | ||||
| 42 | 2609110297 | 0.83 | 1.00 | |
| Vis | ||||
| 51 | 2609110241 | 2.71 | 3.25 | |
| Tige-Poussoir | ||||
| 52 | 2609110245 | 0.83 | 1.00 | |
| Tole Elastique A Ressort | ||||
| 53 | 2609110246 | 0.83 | 1.00 | |
| Ressort De Compression DIN 17223, 2076 GRADE B | ||||
| 54 | 2609110306 | 0.83 | 1.00 | |
| Barrette A Bornes | ||||
| 61 | 2609120177 | 0.83 | 1.00 | |
| Cable De Connexion | ||||
| 62 | 2609120180 | 1.94 | 2.33 | |
| Cable De Connexion | ||||
| 63 | 2609120256 | 1.94 | 2.33 | |
| Plaque De Base | ||||
| 70 | 2609110307 | 23.75 | 28.50 | |
| Boulon | ||||
| 71 | 2609110283 | 1.70 | 2.04 | |
| Plaque | ||||
| 90 | 2609110741 | 2.24 | 2.69 | |
| Touche | ||||
| 91 | 2609100248 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 92 | 2609110255 | 0.83 | 1.00 | |
| Plaque De Recouvrement | ||||
| 93 | 2609110480 | 0.83 | 1.00 | |
| Vis M 3x6 | ||||
| 94 | 2609110367 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 658 | 2610008117 | |||
| Vis A Tete Moletee | ||||
| 659 | 2609100568 | 2.24 | 2.69 | |
| Rondelle plate DIN 125-A 6,4-ST | ||||
| 662 | 2916011014 | 0.83 | 1.00 | |
| Stator 230V | ||||
| 802 | 2609120169 | 33.45 | 40.14 | |
| Induit 230V | ||||
| 803 | 2609120316 | 55.25 | 66.30 | |
| Plaque signalétique | ||||
| 808 | 2610045218 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 2609120149 | 7.58 | 9.10 | |
| Couvercle De Carter VERT | ||||
| 820 | 2609199109 | 6.54 | 7.85 | |
| Flasque De Palier | ||||
| 850 | 2610008123 | 26.84 | 32.21 | |
| Recouvrement | ||||
| 854/7 | 2609100386 | 6.54 | 7.85 | |
| Socle | ||||
| 855 | 2610008115 | 73.72 | 88.46 | |
| Rondelle plate DIN 125-A 6,4-ST | ||||
| 855/10 | 2916011014 | 0.83 | 1.00 | |
| Plaque De Base | ||||
| 855/2 | 2609110372 | 4.70 | 5.64 | |
| Vis | ||||
| 855/21 | 2609110347 | 0.83 | 1.00 | |
| Capuchon A Crans D'arret | ||||
| 855/26 | 2600590006 | 1.18 | 1.42 | |
| Support | ||||
| 855/3 | 2609100381 | 5.33 | 6.40 | |
| Levier D'arret | ||||
| 855/32 | 2609199041 | 4.10 | 4.92 | |
| Ecrou Hex | ||||
| 855/34 | 2609110289 | 0.83 | 1.00 | |
| Rondelle Elast. Conique | ||||
| 855/35 | 2609110282 | 0.83 | 1.00 | |
| Rondelle De Butee | ||||
| 855/36 | 2609110290 | 0.83 | 1.00 | |
| Goupille | ||||
| 855/4 | 2609110455 | 0.83 | 1.00 | |
| Vis | ||||
| 855/51 | 2609110241 | 2.71 | 3.25 | |
| Ressort De Compression DIN 17223, 2076 GRADE B | ||||
| 855/54 | 2609110306 | 0.83 | 1.00 | |
| BOUTON | ||||
| 855/6 | 2609199008 | 1.18 | 1.42 | |
| Boulon A Tete Bombee DIN 603-M6x20 | ||||
| 855/7 | 2910281201 | 0.83 | 1.00 | |
| Goupille | ||||
| 855/9 | 2609110483 | 0.83 | 1.00 | |
| Butee Longitudinale | ||||
| 857 | 2610008113 | 15.71 | 18.85 | |
| Vis | ||||
| 857/656 | 2609110364 | 0.83 | 1.00 | |
| BOUTON | ||||
| 857/657 | 2609199008 | 1.18 | 1.42 | |
| Cle A Fourche Simple SW 17 | ||||
| 863 | 2609110438 | 4.70 | 5.64 | |
| Plaque De Base | ||||
| 864/1 | 2609100383 | 15.71 | 18.85 | |
| Poignee | ||||
| 864/2 | 2609100423 | 2.71 | 3.25 | |
| Capuchon De Poignee | ||||
| 864/3 | 2609100140 | 4.10 | 4.92 | |
| Vis | ||||
| 864/4 | 2609110607 | 1.70 | 2.04 | |
| Ecrou | ||||
| 864/5 | 2609110548 | 1.18 | 1.42 | |
| Vis A Tete Moletee | ||||
| 865 | 2609199114 | 6.54 | 7.85 | |
| Vis | ||||
| 866 | 2609199100 | 1.18 | 1.42 | |
| Vis | ||||
| 868 | 2609110553 | 0.83 | 1.00 | |
| Collecteur De Poussiere | ||||
| 870 | 2609100384 | 5.83 | 7.00 | |
| Support D’aspiration | ||||
| 871 | 2609100385 | 6.54 | 7.85 | |
| Plaque De Base | ||||
| 880 | 2610008124 | 8.45 | 10.14 | |
