Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601B41400 ( GIC12V-5-27C )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601B41400 ( GIC12V-5-27C )

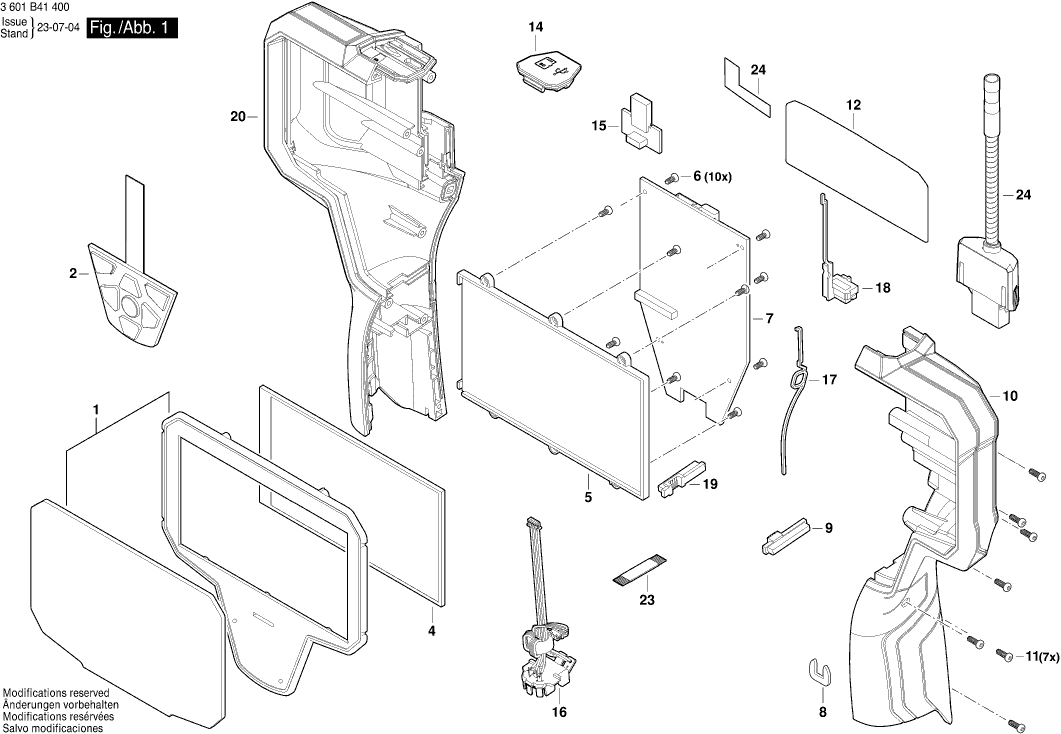

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601B41400 ( GIC12V-5-27C )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Revêtement
1 1619PC1272 10.73 12.88
Bloc de touches
2 1619PC0061 7.58 9.10
Visuel
4 1619PC0063 67.25 80.70
Fixation Auto.
5 1619PC0064 1.94 2.33
Vis
6 1619PC0065 0.83 1.00
Carte Imprimee Equipee
7 1619PC0066 91.56 109.87
Agrafe
8 1619PC0067 0.83 1.00
Bouchon En Caoutchouc
9 1619PC0068 0.83 1.00
Corps
10 1619PC0069 10.73 12.88
Vis
11 1619PC0070 0.83 1.00
Etiquette Signaletique
12 1619PC0071 1.18 1.42
Couvercle
14 1619PC0073 1.18 1.42
Carte Imprimee Equipee
15 1619PC0074 2.24 2.69
Connecteur de câble
16 1600A015X5 11.88 14.26
Garniture Plate
17 1619PC0076 1.18 1.42
Garniture Plate
18 1619PC0077 1.18 1.42
Bouchon En Caoutchouc
19 1619PC0078 0.83 1.00
Corps
20 1619PC0079 10.73 12.88
Cable
23 1619PC0508 0.83 1.00
Module imageur
24 1600A02R6N 60.65 72.78
Accessoires
25 1619PC1560 7.58 9.10
Support
26 1600A017HF 15.71 18.85
Couvercle de batterie
27 1600A017HH 11.88 14.26
Bloc D Accus GBA 12V 2.0Ah Li SCM
91 1607A350C5 55.25 66.30
Chargeur Rapide CN GAL 1230 CV 220/12 V
653 2607226219 46.67 56.00
