Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600J10900 ( GHP500X )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3600J10900 ( GHP500X )

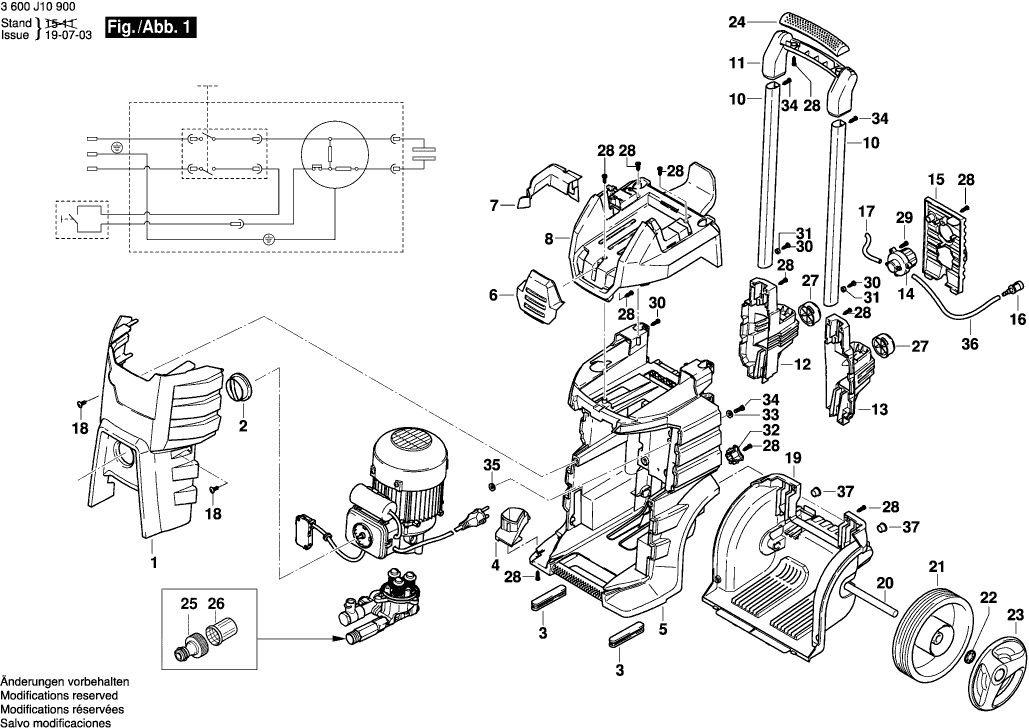

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Dessins techniques 4
Cliquez pour agrandir

Dessins techniques 5
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3600J10900 ( GHP500X )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Carter
1 F016L73236 18.19 21.83
Bouton
2 F016L72008 4.10 4.92
Pied En Caoutchouc
3 F016L73028 6.54 7.85
Tablette D’accessoire
4 F016L73029 5.83 7.00
Carter
5 F016L73030 44.82 53.78
Recouvrement
6 F016L73031 5.83 7.00
Crochet
7 F016L73032 4.10 4.92
partie du boîtier
8 F016L73033 18.19 21.83
Barre
10 F016L73356 12.41 14.89
Poignee
11 F016L73036 11.88 14.26
Tablette D’accessoire
12 F016L73037 10.73 12.88
Tablette D’accessoire
13 F016L73038 9.53 11.44
Bouton De Mise Au Point
14 F016L73039 6.54 7.85
Plaque De Recouvrement
15 F016L73040 9.53 11.44
Filtre à eau
16 F016L73041 6.54 7.85
Tuyau D’aspiration
17 F016L73239 2.71 3.25
Vis
18 F016L73053 1.18 1.42
Carter
19 F016L73044 18.19 21.83
Roue A Aube
20 F016L73045 9.53 11.44
Roue
21 F016L73046 15.71 18.85
Rondelle plate
22 F016L73047 2.24 2.69
Recouvrement
23 F016L73048 9.53 11.44
Couvercle De Protection
24 F016L72122 8.45 10.14
Raccord De Tuyau
25 F016L72010 2.24 2.69
Filtre
26 F016L73591 1.70 2.04
Pied En Caoutchouc
27 F016L72119 5.83 7.00
Vis
28 F016L72012 0.83 1.00
Vis
29 F016L72187 0.83 1.00
Vis-Raccord De Montage
30 F016L73337 0.83 1.00
Rondelle plate
31 F016L73051 2.71 3.25
Manchon
32 F016L72109 1.18 1.42
Rondelle plate
33 F016L72120 1.94 2.33
Vis
34 F016L73711 0.83 1.00
Amortisseur Vibrations
35 F016L73100 1.94 2.33
Tuyau D’aspiration
36 F016L73338 4.10 4.92
Bouchon
37 F016L73278 1.18 1.42
Vis
39 F016L73710 0.83 1.00
Bouchon
101 F016L72124 5.33 6.40
Tête de pompe
102 F016L73054 29.75 35.70
Vis
103 F016L72126 1.70 2.04
Joint torique
104 F016L72035 0.83 1.00
Adaptateur
105 F016F04381 13.93 16.72
Joint torique
106 F016L72014 0.83 1.00
Adaptateur
107 F016L73357 15.71 18.85
Joint torique
108 F016L72074 1.18 1.42
Soupape
109 F016L72129 6.54 7.85
Joint
110 F016L72130 3.31 3.97
Joint torique
111 F016L72131 1.18 1.42
Coussinet
112 F016L72132 9.53 11.44
Coussinet
113 F016L72133 5.83 7.00
Vis
115 F016L72134 2.24 2.69
Guidage De Piston
116 F016L73057 12.41 14.89
Ressort
117 F016L72136 4.10 4.92
Piston 3 Stück
118 F016F04323 13.93 16.72
Plateau Oscillant
119 F016L72137 1.94 2.33
Bouchon
120 F016L72138 5.83 7.00
Vis
121 F016L73058 6.54 7.85
Ressort
122 F016L72140 20.42 24.50
Joint torique
123 F016L72065 0.83 1.00
Joint torique
124 F016L72141 1.18 1.42
Adaptateur
125 F016L72142 9.53 11.44
Ressort
126 F016L72072 1.18 1.42
Bille
127 F016L72073 1.18 1.42
Joint torique
128 F016L72074 1.18 1.42
Mamelon-Nipple
129 F016L72143 5.33 6.40
Joint torique
130 F016L73059 1.94 2.33
Element De Soupape
131 F016L72018 7.58 9.10
Ressort
132 F016L72017 1.70 2.04
Joint torique
133 F016L72016 0.83 1.00
Injecteur
134 F016L73358 10.73 12.88
Tête de pompe
162 F016L73359 113.29 135.95
Bouchon
163 F016L73361 13.93 16.72
Collier De Serrage
164 F016L73360 4.70 5.64
Joint torique
165 F016L72219 0.83 1.00
Joint torique
166 F016L73709 0.83 1.00
Roulement A Billes
401 F016L72144 12.41 14.89
Plateau Oscillant
402 F016L73062 9.53 11.44
Roulement A Billes
403 F016L72146 13.93 16.72
Bague D’etancheite
404 F016L73063 4.70 5.64
Vis
405 F016L72148 2.24 2.69
Corps De Pompe
406 F016L73064 15.71 18.85
Roulement A Billes
407 F016L72150 9.53 11.44
Recouvrement
408 F016L72151 13.93 16.72
Joint
409 F016L72152 1.70 2.04
Joint torique
410 F016L72153 0.83 1.00
Ventilateur
411 F016L72154 7.58 9.10
Canalisation D’air
412 F016L73065 9.53 11.44
Rondelle plate
413 F016L72156 0.83 1.00
Vis
414 F016L72157 0.83 1.00
Joint torique
415 F016L72158 0.83 1.00
Carter
416 F016L72159 6.54 7.85
Rondelle plate
417 F016L72160 0.83 1.00
Vis
418 F016L72161 0.83 1.00
Recouvrement
419 F016L73339 5.83 7.00
Commutateur
420 F016L72087 12.41 14.89
Manchon
421 F016L72092 4.10 4.92
Câble d alimentation
422 F016L73340 23.75 28.50
Joint torique
423 F016L72163 1.18 1.42
Condenseur
424 F016L72164 14.80 17.76
Condenseur
424 F016F05928 0.83 1.00
Moteur
425 F016L73066 286.44 343.73
Collier De Serrage
426 F016L72094 6.54 7.85
Commutateur
427 F016L73067 10.73 12.88
Vis
428 F016L72086 0.83 1.00
Manchon
429 F016L72092 4.10 4.92
Joint torique
430 F016L72260 4.70 5.64
Joint torique
431 F016L73343 0.83 1.00
Recouvrement
501 F016L73367 4.10 4.92
Bague
502 F016L73368 0.83 1.00
Adaptateur
503 F016L73369 15.71 18.85
Collier De Serrage
504 F016L73370 4.70 5.64
Recouvrement
505 F016L73371 8.45 10.14
Recouvrement
506 F016L73372 8.45 10.14
Vis
507 F016L73373 0.83 1.00
Recouvrement
508 F016L73374 12.41 14.89
Joint torique
509 F016L72101 0.83 1.00
Adaptateur
510 F016L73375 15.71 18.85
Bague
511 F016L72286 0.83 1.00
Flexible Haute Pression
512 F016L73376 73.72 88.46
Recouvrement
513 F016L73377 11.88 14.26
Moyeu
514 F016L73378 20.42 24.50
Vis
515 F016L73053 1.18 1.42
Crochet
516 F016L72282 5.33 6.40
Levier
517 F016L73379 8.45 10.14
Vis
518 F016L72203 0.83 1.00
Bouton
519 F016L73380 2.71 3.25
Flexible Haute Pression
520 F016L73381 15.71 18.85
Porte-Tugau
521 F016L73382 187.62 225.14
Trigger
601 F016L73068 33.45 40.14
Trigger
601/1 1619PA9742 13.93 16.72
Ressort
601/2 1619PA9743 6.54 7.85
Fermeture
601/3 1619PA9744 8.45 10.14
Buse
602 F016L73069 33.45 40.14
Joint torique 9,5x1,5
602/815 1619PB2119 1.70 2.04
Rotolanze
603 F016L73384 60.65 72.78
Joint torique 9,5x1,5
603/815 1619PB2119 1.70 2.04
KIT DE PULVERISATION
604 F016L73270 91.56 109.87
Joint torique
605 F016L72099 0.83 1.00
Filtre
611 F016L73351 18.19 21.83
Filtre
612 F016L73352 18.19 21.83
Joint
814 F016F04324 11.88 14.26
Jeu Pieces D’usure
880 F016L73387 15.71 18.85
