Dessins techniques et pièces de rechange Bosch GHP 5-55
Type exact:
3 600 J10 400
3 600 J10 400

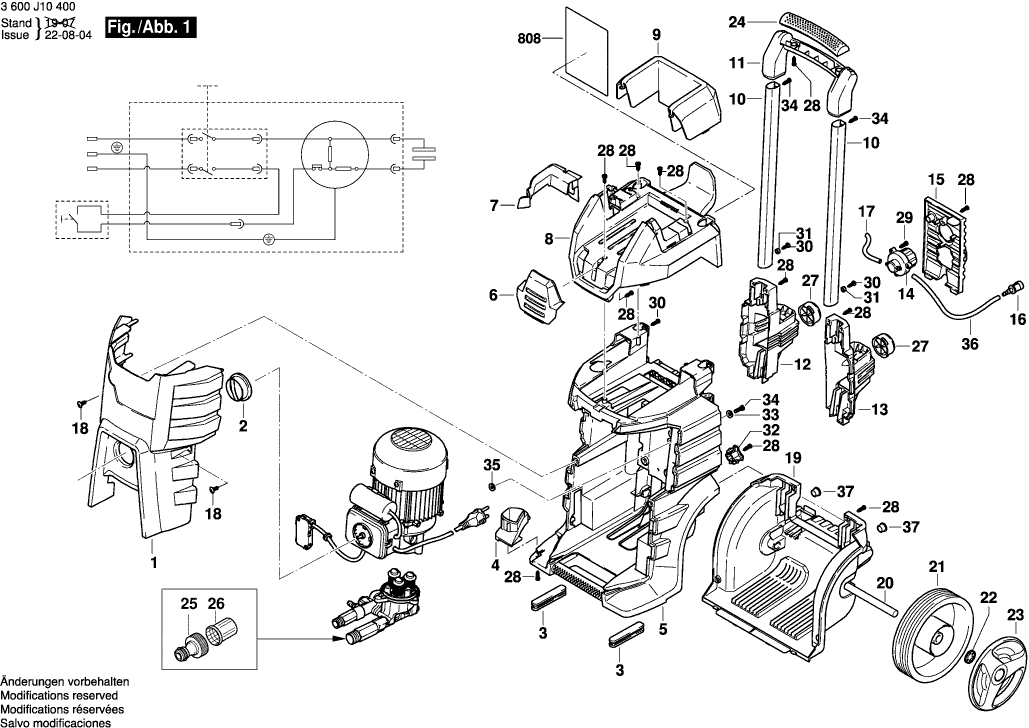

Dessins des BOSCH 3600J10400 ( GHP5-55 )
Liste de pièces de rechange des BOSCH 3600J10400 ( GHP5-55 )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
| Carter | ||||
| 1 | F016L73027 | Carter | € 25.29 | |
| Bouton | ||||
| 2 | F016L72008 | Bouton | € 5.14 | |
| Pied En Caoutchouc | ||||
| 3 | F016L73028 | Pied En Caoutchouc | € 8.32 | |
| Tablette D’accessoire | ||||
| 4 | F016L73029 | Tablette D’accessoire | € 7.41 | |
| Carter | ||||
| 5 | F016L73030 | Carter | € 55.37 | |
| Recouvrement | ||||
| 6 | F016L73031 | Recouvrement | € 7.41 | |
| Tablette D’accessoire | ||||
| 7 | F016L73032 | Tablette D’accessoire | € 5.14 | |
| partie du boîtier | ||||
| 8 | F016L73033 | partie du boîtier | € 22.49 | |
| partie du boîtier | ||||
| 9 | F016L73034 | partie du boîtier | € 15.31 | |
| Barre | ||||
| 10 | F016L73336 | Barre | € 13.44 | |
| Poignee | ||||
| 11 | F016L73036 | Poignee | € 13.44 | |
| Tablette D’accessoire | ||||
| 12 | F016L73037 | Tablette D’accessoire | € 13.77 | |
| Tablette D’accessoire | ||||
| 13 | F016L73038 | Tablette D’accessoire | € 12.25 | |
| Bouton De Mise Au Point | ||||
| 14 | F016L73039 | Bouton De Mise Au Point | € 8.32 | |
| Plaque De Recouvrement | ||||
| 15 | F016L73040 | Plaque De Recouvrement | € 12.25 | |
| Filtre à eau | ||||
| 16 | F016L73041 | Filtre à eau | € 8.32 | |
| Tuyau D’aspiration | ||||
| 17 | F016L73239 | Tuyau D’aspiration | € 3.48 | |
| Vis | ||||
| 18 | F016L73053 | Vis | € 1.36 | |
| Carter | ||||
| 19 | F016L73044 | Carter | € 22.49 | |
| Roue A Aube | ||||
| 20 | F016L73045 | Roue A Aube | € 12.25 | |
| Roue | ||||
| 21 | F016L73046 | Roue | € 19.43 | |
| Rondelle plate | ||||
| 22 | F016L73047 | Rondelle plate | € 2.88 | |
| Recouvrement | ||||
| 23 | F016L73048 | Recouvrement | € 12.25 | |
| Couvercle De Protection | ||||
| 24 | F016L72122 | Couvercle De Protection | € 10.89 | |
| Adaptateur | ||||
| 25 | F016L72010 | Adaptateur | € 2.88 | |
| Filtre | ||||
| 26 | F016L73591 | Filtre | € 2.12 | |
| Pied En Caoutchouc | ||||
| 27 | F016L72119 | Pied En Caoutchouc | € 7.41 | |
| Vis | ||||
| 28 | F016L72012 | Vis | € 1.00 | |
| Vis | ||||
| 29 | F016L72187 | Vis | € 1.00 | |
| Vis Pour Plastique | ||||
| 30 | F016L73337 | Vis Pour Plastique | € 1.00 | |
| Rondelle plate | ||||
| 31 | F016L73051 | Rondelle plate | € 3.48 | |
| Manchon | ||||
| 32 | F016L72109 | Manchon | € 1.36 | |
| Rondelle plate | ||||
| 33 | F016L72120 | Rondelle plate | € 2.42 | |
| Vis | ||||
| 34 | F016L73711 | Vis | € 1.00 | |
| Amortisseur Vibrations | ||||
| 35 | F016L73100 | Amortisseur Vibrations | € 2.42 | |
| Tuyau D’aspiration | ||||
| 36 | F016L73338 | Tuyau D’aspiration | € 5.14 | |
| Bouchon | ||||
| 37 | F016L73278 | Bouchon | € 1.36 | |
| Bouchon | ||||
| 101 | F016L72124 | Bouchon | € 6.80 | |
| Tête de pompe | ||||
| 102 | F016L73054 | Tête de pompe | € 36.74 | |
| Vis | ||||
| 103 | F016L72126 | Vis | € 2.12 | |
| Joint torique | ||||
| 104 | F016L72035 | Joint torique | € 1.00 | |
| Adaptateur | ||||
| 105 | F016F04381 | Adaptateur | € 17.17 | |
| Joint torique | ||||
| 106 | F016L72014 | Joint torique | € 1.00 | |
| Adaptateur | ||||
| 107 | F016F04382 | Adaptateur | € 15.31 | |
| Joint torique | ||||
| 108 | F016L73055 | Joint torique | € 1.00 | |
| Soupape | ||||
| 109 | F016L72129 | Soupape | € 8.32 | |
| Joint | ||||
| 110 | F016L72130 | Joint | € 4.24 | |
| Joint torique | ||||
| 111 | F016L72131 | Joint torique | € 1.36 | |
| Coussinet | ||||
| 112 | F016L72132 | Coussinet | € 12.25 | |
| Coussinet | ||||
| 113 | F016L72133 | Coussinet | € 7.41 | |
| Vis | ||||
| 115 | F016L72134 | Vis | € 2.88 | |
| Guidage De Piston | ||||
| 116 | F016L73057 | Guidage De Piston | € 15.31 | |
| Ressort | ||||
| 117 | F016L72136 | Ressort | € 5.14 | |
| Piston 3 Stück | ||||
| 118 | F016F04323 | Piston 3 Stück | € 17.17 | |
| Plateau Oscillant | ||||
| 119 | F016L72137 | Plateau Oscillant | € 2.42 | |
| Bouchon | ||||
| 120 | F016L72138 | Bouchon | € 7.41 | |
| Vis | ||||
| 121 | F016L73058 | Vis | € 8.32 | |
| Ressort | ||||
| 122 | F016L72140 | Ressort | € 25.29 | |
| Joint torique | ||||
| 123 | F016L72065 | Joint torique | € 1.00 | |
| Joint torique | ||||
| 124 | F016L72141 | Joint torique | € 1.36 | |
| Adaptateur | ||||
| 125 | F016L72142 | Adaptateur | € 12.25 | |
| Ressort | ||||
| 126 | F016L72072 | Ressort | € 1.36 | |
| Bille | ||||
| 127 | F016L72073 | Bille | € 1.36 | |
| Joint torique | ||||
| 128 | F016L72074 | Joint torique | € 1.36 | |
| Mamelon-Nipple | ||||
| 129 | F016L72143 | Mamelon-Nipple | € 6.80 | |
| Joint torique | ||||
| 130 | F016L73059 | Joint torique | € 2.42 | |
| Element De Soupape | ||||
| 131 | F016L72018 | Element De Soupape | € 9.68 | |
| Ressort | ||||
| 132 | F016L72017 | Ressort | € 2.12 | |
| Joint torique | ||||
| 133 | F016L72016 | Joint torique | € 1.00 | |
| Injecteur | ||||
| 134 | F016L72015 | Injecteur | € 12.25 | |
| Tête de pompe | ||||
| 162 | F016L73060 | Tête de pompe | € 161.32 | |
| Roulement A Billes | ||||
| 401 | F016L72144 | Roulement A Billes | € 15.31 | |
| Plateau Oscillant | ||||
| 402 | F016L73062 | Plateau Oscillant | € 12.25 | |
| Roulement A Billes | ||||
| 403 | F016L72146 | Roulement A Billes | € 17.17 | |
| Bague D’etancheite | ||||
| 404 | F016L73063 | Bague D’etancheite | € 6.05 | |
| Vis | ||||
| 405 | F016L72148 | Vis | € 2.88 | |
| Corps De Pompe | ||||
| 406 | F016L73064 | Corps De Pompe | € 19.43 | |
| Roulement A Billes | ||||
| 407 | F016L72150 | Roulement A Billes | € 12.25 | |
| Recouvrement | ||||
| 408 | F016L72151 | Recouvrement | € 17.17 | |
| Joint | ||||
| 409 | F016L72152 | Joint | € 2.12 | |
| Joint torique | ||||
| 410 | F016L72153 | Joint torique | € 1.00 | |
| Ventilateur | ||||
| 411 | F016L72154 | Ventilateur | € 9.68 | |
| Canalisation D’air | ||||
| 412 | F016L73065 | Canalisation D’air | € 12.25 | |
| Rondelle plate | ||||
| 413 | F016L72156 | Rondelle plate | € 1.00 | |
| Vis | ||||
| 414 | F016L72157 | Vis | € 1.00 | |
| Joint torique | ||||
| 415 | F016L72158 | Joint torique | € 1.00 | |
| Carter | ||||
| 416 | F016L72159 | Carter | € 8.32 | |
| Rondelle plate | ||||
| 417 | F016L72160 | Rondelle plate | € 1.00 | |
| Vis | ||||
| 418 | F016L72161 | Vis | € 1.00 | |
| Recouvrement | ||||
| 419 | F016L73339 | Recouvrement | € 7.41 | |
| Commutateur | ||||
| 420 | F016L72087 | Commutateur | € 15.31 | |
| Manchon | ||||
| 421 | F016L72092 | Manchon | € 5.14 | |
| Câble d alimentation | ||||
| 422 | F016L73340 | Câble d alimentation | € 29.28 | |
| Joint torique | ||||
| 423 | F016L72163 | Joint torique | € 1.36 | |
| Condenseur | ||||
| 424 | F016L72164 | Condenseur | € 19.43 | |
| Moteur | ||||
| 425 | F016L73066 | Moteur | € 376.54 | |
| Collier De Serrage | ||||
| 426 | F016L72094 | Collier De Serrage | € 8.32 | |
| Commutateur | ||||
| 427 | F016L73067 | Commutateur | € 13.77 | |
| Vis | ||||
| 428 | F016L72086 | Vis | € 1.00 | |
| Manchon | ||||
| 429 | F016L72092 | Manchon | € 5.14 | |
| Joint torique | ||||
| 430 | F016L72260 | Joint torique | € 6.05 | |
| Joint torique | ||||
| 431 | F016L73343 | Joint torique | € 1.00 | |
| Poignee | ||||
| 501 | F016L73068 | Poignee | € 41.39 | |
| Trigger | ||||
| 501/1 | 1619PA9742 | Trigger | € 17.17 | |
| Ressort | ||||
| 501/2 | 1619PA9743 | Ressort | € 8.32 | |
| Fermeture | ||||
| 501/3 | 1619PA9744 | Fermeture | € 10.89 | |
| Lance | ||||
| 502 | F016L73069 | Lance | € 41.39 | |
| Joint torique 9,5x1,5 | ||||
| 502/815 | 1619PB2119 | Joint torique 9,5x1,5 | € 2.12 | |
| Tuyau | ||||
| 504 | F016F04523 | Tuyau | € 113.27 | |
| Joint torique | ||||
| 505 | F016L72099 | Joint torique | € 1.00 | |
| Filtre | ||||
| 511 | F016L73351 | Filtre | € 22.49 | |
| Filtre | ||||
| 512 | F016L73352 | Filtre | € 22.49 | |
| Joint | ||||
| 814 | F016F04324 | Joint | € 13.44 | |
| Jeu Pieces D’usure | ||||
| 880 | F016L73387 | Jeu Pieces D’usure | € 19.43 | |
