Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601EA7000 ( GHO12V-20 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

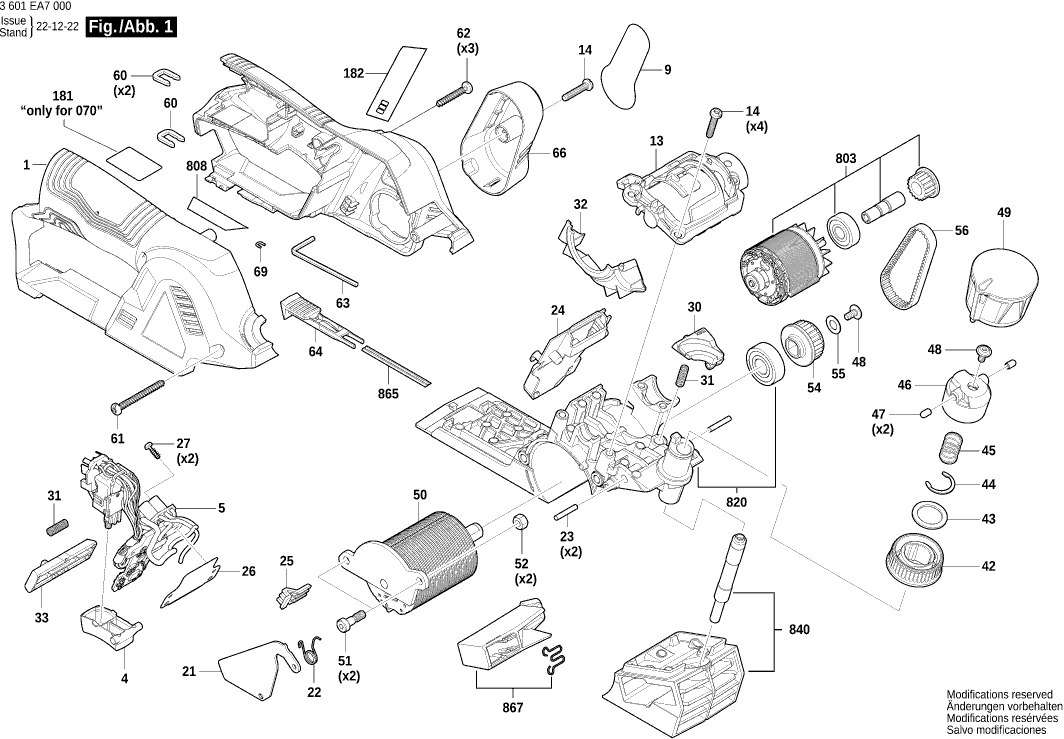

Dessins des Bosch 3601EA7000 ( GHO12V-20 )


Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601EA7000 ( GHO12V-20 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Coquille
1 2605105221 12.41 14.89

Commutateur
4 2607200714 1.18 1.42

Module Electronique
5 16072335D3 91.56 109.87

Plaque De Marque GHO 12V-20
9 2601120017 1.94 2.33

Cadre
13 2609270035 1.70 2.04

Vis autotaradeuse p. défo
14 2603410051 0.83 1.00

Tole De Protection
21 2600034008 1.18 1.42

Ressort De Torsion
22 2604651034 0.83 1.00

Goupille Cylindrique
23 2917850080 0.83 1.00

Cadre
24 2609270036 1.18 1.42

Conduite De La Lumiere
25 2604448382 0.83 1.00

Feuille Isolante
26 2600707082 8.45 10.14

Vis A Tete Bombee Torx 3x10
27 2603490017 1.70 2.04

Touche
30 2605191328 0.83 1.00

Ressort De Compression
31 2604690055 0.83 1.00

Deviateur d’air
32 2600148020 0.83 1.00

Interrupteur De Sécurité
33 2607200715 1.18 1.42

Bague Filetee
42 2600327009 1.70 2.04

Rondelle D’ajustage
43 2916190108 0.83 1.00

Anneau de retenue
44 2600116099 0.83 1.00

Ressort De Compression
45 2604610156 0.83 1.00

Bouton Rotatif
46 2600327008 1.94 2.33

Capuchon A Crans D'arret
47 2600590006 1.18 1.42

Capuchon à cliquet
47 1600A01BV3 0.83 1.00

Vis
48 2609200575 0.83 1.00

Poignee De Manoeuvre
49 2600451010 2.24 2.69

Tete De Rabot
50 2606338002 91.56 109.87

Vis
51 2609200574 1.18 1.42

Ecrou Hex M5-8-A
52 2915011038 0.83 1.00

Roue A Courroie Dentee
54 2606625041 4.10 4.92

Rondelle Elastique DIN 137-A6-X12CrNi17 7
55 2918750129 0.83 1.00

Courroie Dentee
56 2604736018 3.31 3.97

Clip
60 2609004706 0.83 1.00

Vis A Tete Bombee Torx 4x40
61 2603490027 0.83 1.00

Vis A Tete Bombee Torx 4x25
62 2603490024 1.18 1.42

Tournevis Coude DIN 911 SW2,5
63 1907950003 1.94 2.33

Porte-Lame
64 2608042054 1.18 1.42

Couvercle De Courroie
66 2605500230 1.94 2.33

Clip
69 2609004274 0.83 1.00

Bloc D Accus GBA 12V 3,0 Ah Li
91 1607A3506A 73.72 88.46

Etiquette
182 2601120018 1.94 2.33

Chargeur Rapide EU GAL 1230 CV 230/12V
653 2607226101 67.25 80.70

Chargeur Rapide CN GAL 1230 CV 220/12 V
653 2607226219 46.67 56.00

Chargeur Rapide CN GAL 1230 CV 220/12 V
653 2607226221 46.67 56.00

Chargeur Rapide GB GAL 1230 CV 230/12V
653 2607226105 44.82 53.78

Unite D’entrainement
803 1607000CH4 67.25 80.70

Plaque signalétique
808 160111A54D 1.94 2.33

Plaque De Base
820 1607000CH6 36.85 44.22

Plaque D’ajustage
840 1607000CH8 26.84 32.21

Fer De Rabot
865 1600A01953 11.88 14.26

Chasse-Copeaux
867 1607000CJ0 4.10 4.92
