Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601B20000 ( GGS28C )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

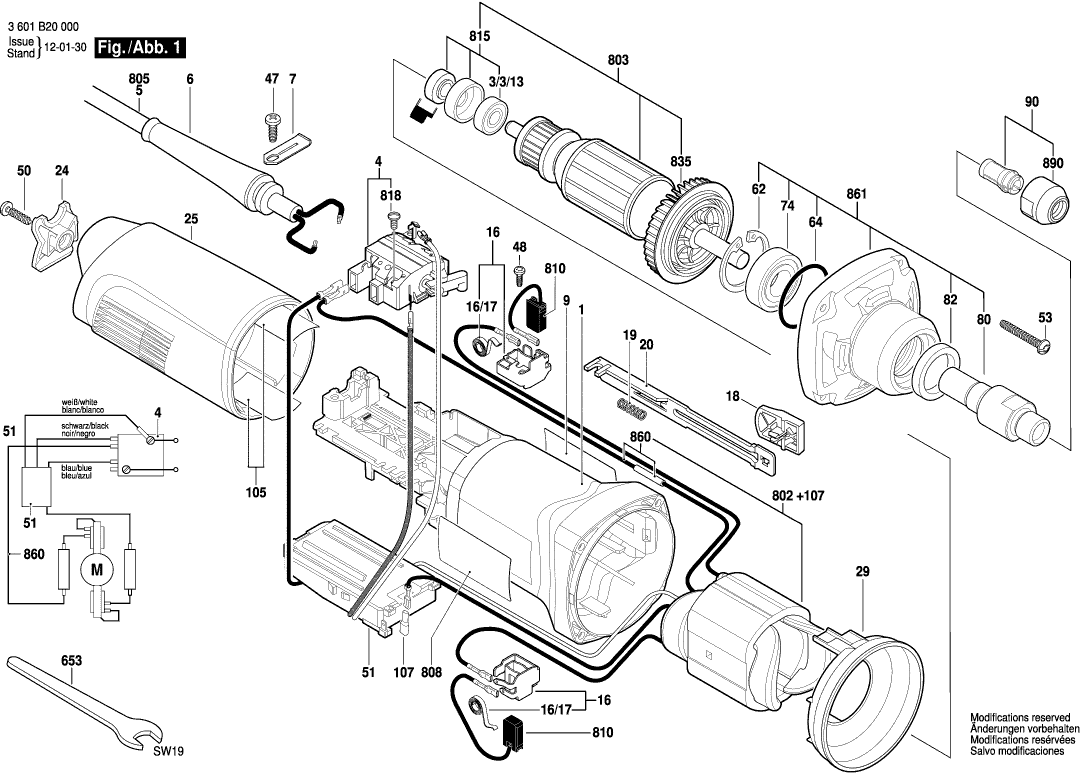

Dessins des Bosch 3601B20000 ( GGS28C )
Liste de pièces de rechange des Bosch 3601B20000 ( GGS28C )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 3605108224 | 7.58 | 9.10 | |
| Roulement A Billes 7x19x6 | ||||
| 3/3/13 | 2600905032 | 4.10 | 4.92 | |
| Commutateur | ||||
| 4 | 1607200199 | 12.41 | 14.89 | |
| Plus disponible, pas de remplacement | ||||
| 6 | 1600703040 | |||
| Collier De Fixation | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Plaque De Marque | ||||
| 9 | 3601110602 | 1.94 | 2.33 | |
| Porte-Balais | ||||
| 16 | 1601323025 | 2.71 | 3.25 | |
| Ressort Spiral | ||||
| 16/17 | 1604652013 | 1.18 | 1.42 | |
| Poignee D’interrupteur | ||||
| 18 | 1602026088 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 19 | 1604611026 | 0.83 | 1.00 | |
| Curseur De Reglage NOIR | ||||
| 20 | 1602319010 | 1.18 | 1.42 | |
| Recouvrement BLEU | ||||
| 24 | 1605500228 | 2.24 | 2.69 | |
| Couvercle De Carter BLEU FONCÉ | ||||
| 25 | 1605500251 | 5.83 | 7.00 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 1.94 | 2.33 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 47 | 2603490021 | 0.83 | 1.00 | |
| Vis A Tete Bombee 3x10 ST | ||||
| 48 | 1613435034 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 50 | 2603490023 | 0.83 | 1.00 | |
| Regulateur De Vitesse | ||||
| 51 | 1607233455 | 67.25 | 80.70 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 53 | 2603490023 | 0.83 | 1.00 | |
| Etrier D’arret DIN 472-32x1,2 MM | ||||
| 62 | 2916660013 | 1.70 | 2.04 | |
| Joint torique 32,0x2,5 MM | ||||
| 64 | 1610210130 | 5.83 | 7.00 | |
| Roulement A Billes Rigide 15x32x9 | ||||
| 74 | 2600905017 | 7.58 | 9.10 | |
| Broche De Rectifieuse | ||||
| 80 | 3603523047 | 33.45 | 40.14 | |
| Anneau De Recouvrement | ||||
| 82 | 3600103018 | 5.83 | 7.00 | |
| Unite De Serrage Ø6 MM | ||||
| 90 | 3607030474 | 18.19 | 21.83 | |
| Plaque Isolante | ||||
| 105 | 1601008005 | 2.24 | 2.69 | |
| Piece Isolante | ||||
| 107 | 1600712030 | 1.18 | 1.42 | |
| Cle A Fourche Simple SW19 | ||||
| 653 | 3607950024 | 6.54 | 7.85 | |
| Masse Polaire 230V | ||||
| 802 | 3607030475 | 49.56 | 59.47 | |
| Induit 230V | ||||
| 803 | 3607030476 | 73.72 | 88.46 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000392 | 15.71 | 18.85 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Jeu De Balais Kohlebürstensatz 10 x 1 607 014 176 | ||||
| 810 | 1607000482 | 91.56 | 109.87 | |
| Jeu De Balais | ||||
| 810 | 1607014176 | 10.73 | 12.88 | |
| Jeu De Pieces | ||||
| 815 | 1607000378 | 5.33 | 6.40 | |
| Vis à tête cylindrique DIN 85-AM3x6-CUZN | ||||
| 818 | 2910110048 | 0.83 | 1.00 | |
| Ventilateur | ||||
| 835 | 1606610129 | 1.70 | 2.04 | |
| Cable De Raccordement | ||||
| 860 | 1604448023 | 1.18 | 1.42 | |
| Boitier De Broche | ||||
| 861 | 3607030477 | 81.47 | 97.76 | |
| Ecrou Cylindrique | ||||
| 890 | 3603313006 | 7.58 | 9.10 | |
