Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3600J13001 ( GFR42 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

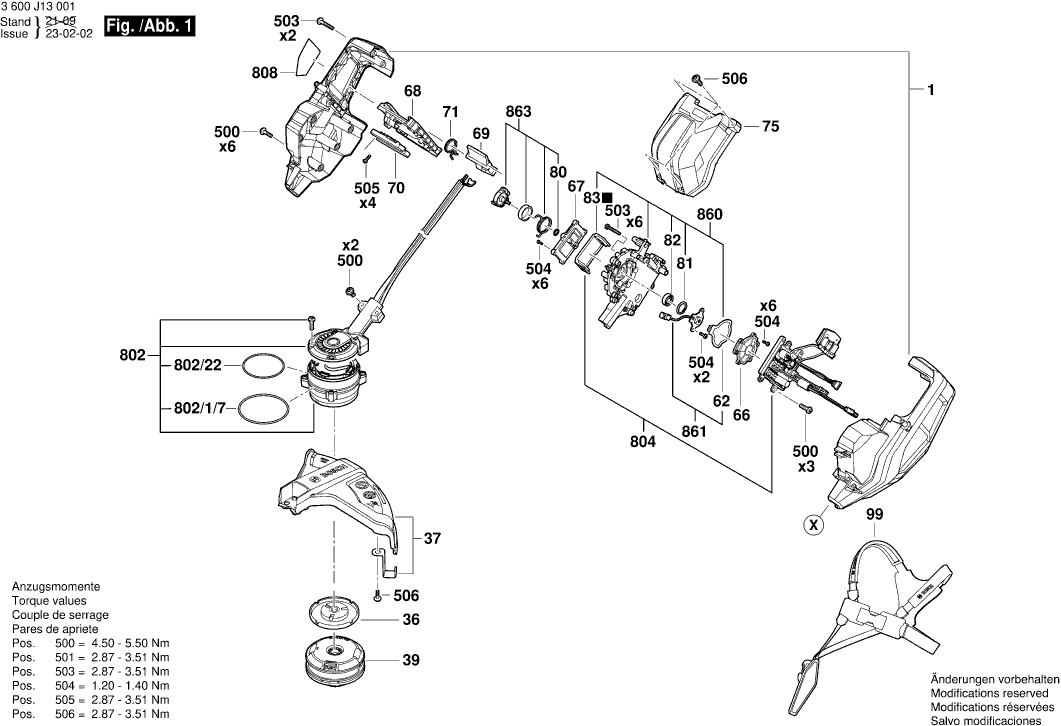

Dessins des Bosch 3600J13001 ( GFR42 )
Liste de pièces de rechange des Bosch 3600J13001 ( GFR42 )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Corps | ||||
1 | F016L76239 | 36.85 | 44.22 | |
Volant De Manoeuvre | ||||
30 | F016L76232 | 12.41 | 14.89 | |
Profil De Manipulation | ||||
31 | F016L76303 | 26.84 | 32.21 | |
Ressort | ||||
32 | F016L76284 | 0.83 | 1.00 | |
Unite De Connexion | ||||
36 | F016L76316 | 13.93 | 16.72 | |
Protection Au Toucher | ||||
37 | F016L76811 | 23.75 | 28.50 | |
Cartouche Fil De Coupe | ||||
39 | F016L76451 | 29.75 | 35.70 | |
Piece De Serrage | ||||
50 | F016L76337 | 12.41 | 14.89 | |
Piece De Fixation | ||||
51 | F016L76336 | 26.84 | 32.21 | |
Domino | ||||
52 | F016L76338 | 18.19 | 21.83 | |
Piece De Serrage | ||||
53 | F016L76339 | 15.71 | 18.85 | |
Joint compressible | ||||
62 | F016L76340 | 2.24 | 2.69 | |
Couvercle d'étanchéité | ||||
66 | F016L76309 | 1.70 | 2.04 | |
Couvercle d'étanchéité | ||||
67 | F016L76310 | 1.94 | 2.33 | |
Plaque De Batterie | ||||
68 | F016L76241 | 4.70 | 5.64 | |
Levier De Declenchement | ||||
69 | F016L76242 | 1.94 | 2.33 | |
Tole De Support Amovible | ||||
70 | F016L76311 | 2.71 | 3.25 | |
Ressort De Torsion | ||||
71 | F016L76289 | 1.18 | 1.42 | |
Capot | ||||
75 | F016L76471 | 9.53 | 11.44 | |
Etrier D’arret | ||||
80 | F016L76409 | 0.83 | 1.00 | |
Etrier D’arret | ||||
81 | F016L76410 | 0.83 | 1.00 | |
Palier-Coussinet | ||||
82 | F016L65519 | 1.18 | 1.42 | |
Joint compressible | ||||
83 | F016L76341 | 1.94 | 2.33 | |
Agrafe | ||||
84 | F016L76435 | 6.54 | 7.85 | |
Fixation De Cable | ||||
85 | F016L76312 | 2.71 | 3.25 | |
Brustgeschirr | ||||
99 | F016L76436 | 113.29 | 135.95 | |
Vis M5x20 | ||||
500 | F016L76058 | 0.83 | 1.00 | |
Boulon | ||||
501 | F016L76403 | 1.18 | 1.42 | |
Ecrou | ||||
502 | F016L76408 | 0.83 | 1.00 | |
Vis | ||||
503 | F016L76374 | 1.18 | 1.42 | |
Vis M3x10 | ||||
504 | F016L76402 | 0.83 | 1.00 | |
Vis M4 x14 | ||||
505 | F016L76373 | 0.83 | 1.00 | |
Vis M5x20 PLASTIC | ||||
506 | F016L76187 | 0.83 | 1.00 | |
Couvercle De Protection | ||||
651 | F016L76424 | 4.70 | 5.64 | |
Jeu D’outils | ||||
652 | F016L76439 | 20.42 | 24.50 | |
Couvercle moteur | ||||
801 | F016104598 | 42.20 | 50.64 | |
Moteur à Courant Continu | ||||
802 | F016104561 | 233.78 | 280.54 | |
Joint torique | ||||
802/1/7 | F016L76214 | 0.83 | 1.00 | |
Joint compressible | ||||
802/22 | F016L76215 | 0.83 | 1.00 | |
Module électronique | ||||
804 | F016104562 | 187.62 | 225.14 | |
Plaque signal tique | ||||
808 | F016104600 | 1.70 | 2.04 | |
Poignee | ||||
833 | F016104568 | 20.42 | 24.50 | |
Poignee | ||||
833/1/1 | F016L76233 | 20.42 | 24.50 | |
Vis M5x20 PLASTIC | ||||
833/1/2 | F016L76187 | 0.83 | 1.00 | |
Poignee | ||||
834 | F016104567 | 81.47 | 97.76 | |
Poignee | ||||
834/1/1 | F016L76234 | 18.19 | 21.83 | |
Cable De Commande | ||||
834/1/10 | F016L76315 | 49.56 | 59.47 | |
Vis M5x20 PLASTIC | ||||
834/1/11 | F016L76187 | 0.83 | 1.00 | |
Verrouillage ROUGE | ||||
834/1/2 | F016L76235 | 1.18 | 1.42 | |
Verrouillage ROUGE | ||||
834/1/3 | F016L76236 | 1.70 | 2.04 | |
Verrouillage ROUGE | ||||
834/1/4 | F016L76237 | 1.18 | 1.42 | |
Trigger ROUGE | ||||
834/1/5 | F016L76238 | 1.70 | 2.04 | |
Ressort | ||||
834/1/6 | F016L76285 | 0.83 | 1.00 | |
Ressort De Torsion | ||||
834/1/7 | F016L76286 | 1.18 | 1.42 | |
Ressort | ||||
834/1/8 | F016L76287 | 1.18 | 1.42 | |
Curseur | ||||
834/1/9 | F016L76321 | 1.70 | 2.04 | |
Tube principal | ||||
840 | F016104564 | 148.65 | 178.38 | |
Plaque De Base | ||||
860 | F016104566 | 40.61 | 48.73 | |
Montage De Potentiometre | ||||
861 | F016104563 | 55.25 | 66.30 | |
Came | ||||
863 | F016104565 | 23.75 | 28.50 |
