Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601JG5221 (GDX180-LI)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

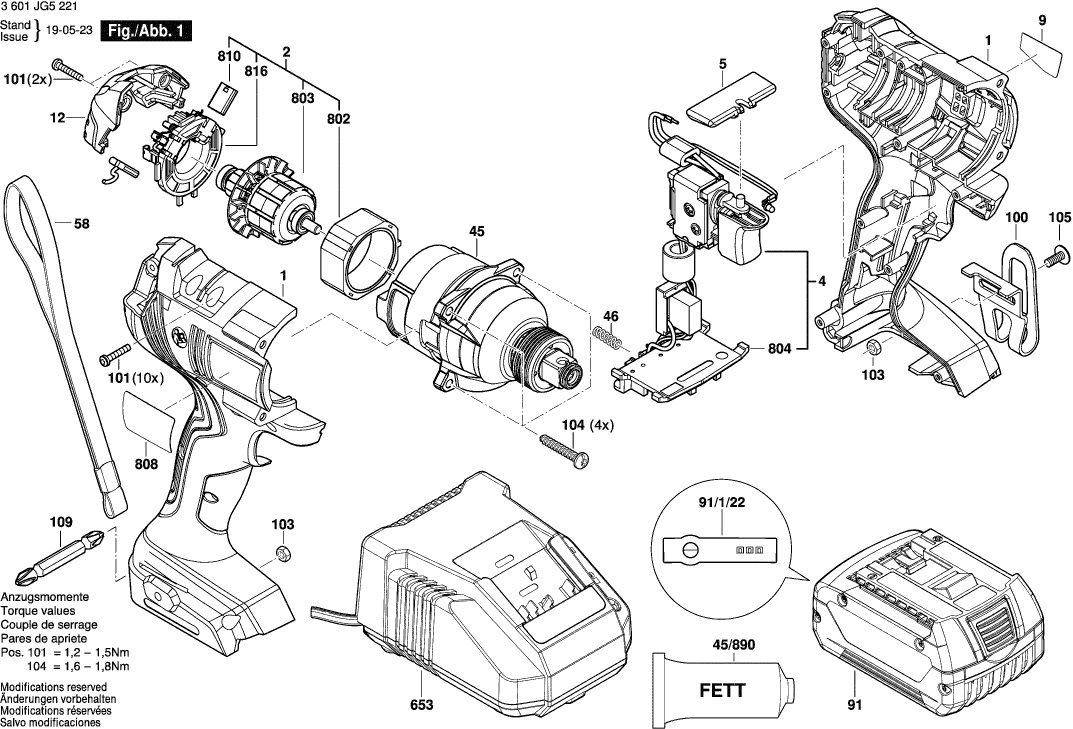

Dessins des Bosch 3601JG5221 (GDX180-LI)
Liste de pièces de rechange des Bosch 3601JG5221 (GDX180-LI)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Corps | ||||
| 1 | 1600A01E10 | 18.94 | 22.73 | |
| Moteur à Courant Continu | ||||
| 2 | 160702267M | 71.68 | 86.02 | |
| Module Electronique | ||||
| 4 | 2607202399 | 47.53 | 57.04 | |
| Touche | ||||
| 5 | 2609100698 | 2.52 | 3.02 | |
| Plaque De Marque | ||||
| 9 | 160111C297 | 2.40 | 2.88 | |
| Recouvrement | ||||
| 12 | 2609101783 | 2.08 | 2.50 | |
| Boitier D’engrenage | ||||
| 45 | 1600A00N61 | 88.83 | 106.60 | |
| Sous-Ensemble Carter | ||||
| 45/1 | 1600A01SH6 | 43.12 | 51.74 | |
| Broche | ||||
| 45/10 | 2609110808 | 1.00 | 1.20 | |
| Roue Planétaire | ||||
| 45/11 | 2609111289 | 3.44 | 4.13 | |
| Couronne Dentee | ||||
| 45/12 | 2609112141 | 2.40 | 2.88 | |
| Carter | ||||
| 45/2 | 2609101670 | 2.08 | 2.50 | |
| Rondelle | ||||
| 45/30 | 2609110811 | 1.00 | 1.20 | |
| Rondelle | ||||
| 45/31 | 2609110812 | 1.00 | 1.20 | |
| Bague En Caoutchouc | ||||
| 45/46 | 2609170157 | 2.40 | 2.88 | |
| Bague En Tole | ||||
| 45/47 | 2609111262 | 2.86 | 3.43 | |
| Joint En U | ||||
| 45/48 | 2609170185 | 2.86 | 3.43 | |
| Roulement A Billes | ||||
| 45/5 | 2609110807 | 3.44 | 4.13 | |
| Bille | ||||
| 45/50 | 2609110818 | 1.00 | 1.20 | |
| Frappeur | ||||
| 45/51 | 2609112142 | 11.37 | 13.64 | |
| Bille | ||||
| 45/52 | 2609110331 | 1.00 | 1.20 | |
| Rondelle | ||||
| 45/53 | 2609110820 | 1.00 | 1.20 | |
| Rondelle | ||||
| 45/55 | 2609110821 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 45/56 | 2609112143 | 4.94 | 5.93 | |
| Arbre Intermediaire | ||||
| 45/57 | 2609112144 | 13.13 | 15.76 | |
| Joint torique | ||||
| 45/58 | 160021007H | 1.00 | 1.20 | |
| Tube De Graisse 45 ml | ||||
| 45/890 | 1600A002NE | 27.81 | 33.37 | |
| Ressort De Compression | ||||
| 46 | 1609280477 | 1.49 | 1.79 | |
| Courroie | ||||
| 58 | 2609100301 | 2.40 | 2.88 | |
| Bloc D Accus GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 126.98 | 152.38 | |
| Bloc D Accus | ||||
| 91 | 1607A350M0 | 110.30 | 132.36 | |
| Bloc D Accus BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815 | 110.30 | 132.36 | |
| Bloc D Accus | ||||
| 91 | 1617S020T1 | 80.26 | 96.31 | |
| Bloc D Accus | ||||
| 91 | 1607A350JR | 64.67 | 77.60 | |
| Bloc D Accus EU GBA 18V 1.5Ah Li SCM | ||||
| 91 | 1607A350BZ | 61.93 | 74.32 | |
| Plus disponible, pas de remplacement | ||||
| 91/1/22 | 2601115537 | |||
| Clip D Appareil | ||||
| 100 | 2609111584 | 3.44 | 4.13 | |
| Vis Torx Tete Fraisee | ||||
| 101 | 2609110201 | 2.08 | 2.50 | |
| Ecrou | ||||
| 103 | 2609110835 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 104 | 2603490023 | 1.00 | 1.20 | |
| Vis | ||||
| 105 | 2609110834 | 1.49 | 1.79 | |
| Lame De Tournevis | ||||
| 109 | 2609110343 | 2.40 | 2.88 | |
| Chargeur | ||||
| 653 | 2607225921 | 165.14 | 198.17 | |
| Chargeur Rapide EU AL 1820 CV 220V | ||||
| 653 | 2607225423 | 75.38 | 90.46 | |
| Chargeur Rapide | ||||
| 653 | 2607226281 | 64.67 | 77.60 | |
| Stator | ||||
| 802 | 1600A003V5 | 21.30 | 25.56 | |
| Rotor | ||||
| 803 | 1600A015UW | 34.82 | 41.78 | |
| Porte-Contact | ||||
| 804 | 1609280478 | 11.37 | 13.64 | |
| Plaque signal tique | ||||
| 808 | 160111A72D | 2.86 | 3.43 | |
| Jeu De Balais | ||||
| 810 | 160701418R | 8.35 | 10.02 | |
| Porte-Balais | ||||
| 816 | 1600A011KB | 13.13 | 15.76 | |
