Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601JK4000 (GDS18V-450HC)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

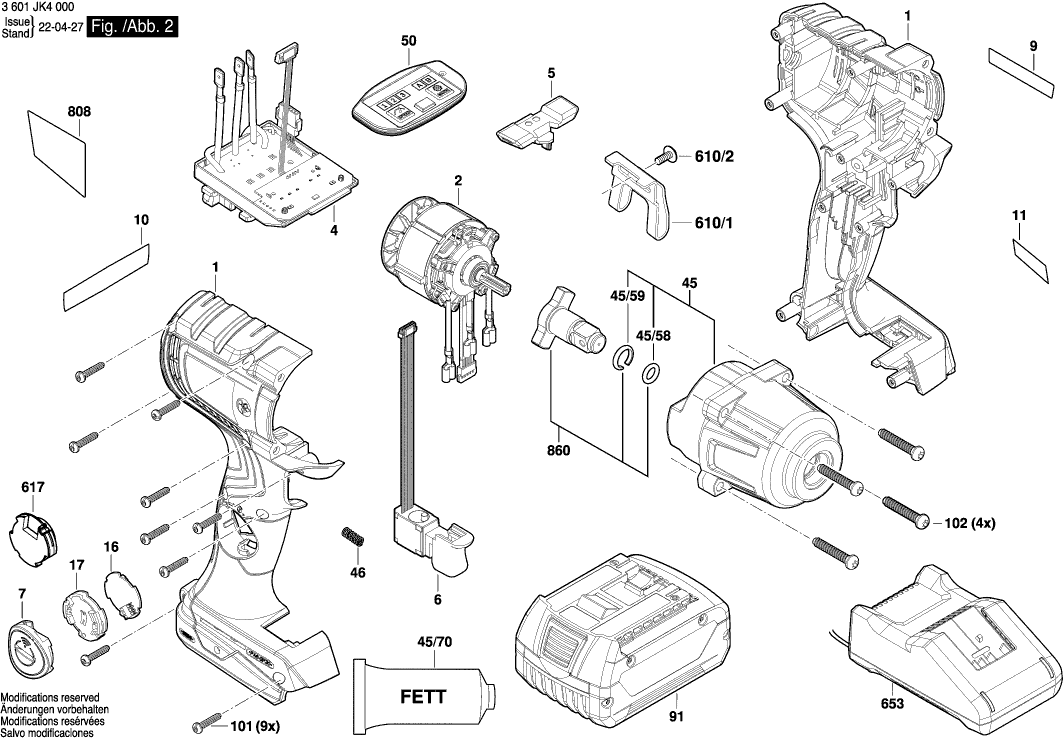

Dessins des Bosch 3601JK4000 (GDS18V-450HC)
Liste de pièces de rechange des Bosch 3601JK4000 (GDS18V-450HC)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter | ||||
| 1 | 1605806652 | 14.94 | 17.93 | |
| Moteur à Courant Continu | ||||
| 2 | 1607022698 | 80.26 | 96.31 | |
| Module électronique | ||||
| 4 | 16072335N1 | 122.80 | 147.36 | |
| Levier De Commutation | ||||
| 5 | 1600A022N5 | 2.40 | 2.88 | |
| Interrupteur | ||||
| 6 | 2607202501 | 14.94 | 17.93 | |
| Unité de capot | ||||
| 7 | 1600A020BX | 8.35 | 10.02 | |
| Plaque De Marque | ||||
| 9 | 160111C4GG | 2.40 | 2.88 | |
| Etiquette Adhesive | ||||
| 10 | 160111C4GE | 1.49 | 1.79 | |
| Etiquette Adhesive | ||||
| 11 | 160111C4GF | 1.49 | 1.79 | |
| Module électronique | ||||
| 16 | 1600A016CY | 9.67 | 11.60 | |
| Cache De Recouvrement | ||||
| 17 | 1600A02KY7 | 2.08 | 2.50 | |
| Boitier D’engrenage | ||||
| 45 | 1600A01S0E | 98.18 | 117.82 | |
| Joint torique | ||||
| 45/58 | 160021009U | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 45/59 | 160460103V | 1.49 | 1.79 | |
| Tube De Graisse 45 ml | ||||
| 45/70 | 1600A002NE | 27.81 | 33.37 | |
| Ressort De Compression | ||||
| 46 | 1609280477 | 1.49 | 1.79 | |
| Séparateur | ||||
| 50 | 1600A01Z0M | 9.67 | 11.60 | |
| Bloc D Accus BBS MR, 18V, 5,0 Ah 48 S | ||||
| 91 | 2607337069 | 114.26 | 137.11 | |
| Bloc D Accus | ||||
| 91 | 1617S020T2 | 80.26 | 96.31 | |
| Vis Torx Tete Fraisee | ||||
| 101 | 2609110201 | 2.08 | 2.50 | |
| Vis | ||||
| 102 | 160343008S | 1.00 | 1.20 | |
| Clip D Appareil | ||||
| 610/1 | 2609111584 | 3.44 | 4.13 | |
| Vis | ||||
| 610/2 | 2609110834 | 1.49 | 1.79 | |
| Module électronique | ||||
| 617 | 1600A013WF | 34.82 | 41.78 | |
| Plus disponible, pas de remplacement | ||||
| 653 | 2607226255 | |||
| Plaque signalétique | ||||
| 808 | 160111AD3K | 64.67 | 77.60 | |
| Plaque signalétique | ||||
| 808 | 160111A8UK | 2.18 | 2.62 | |
| Demi-Accouplement | ||||
| 860 | 1600A02AJ5 | 21.30 | 25.56 | |
