Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601D44000 ( GDS18E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

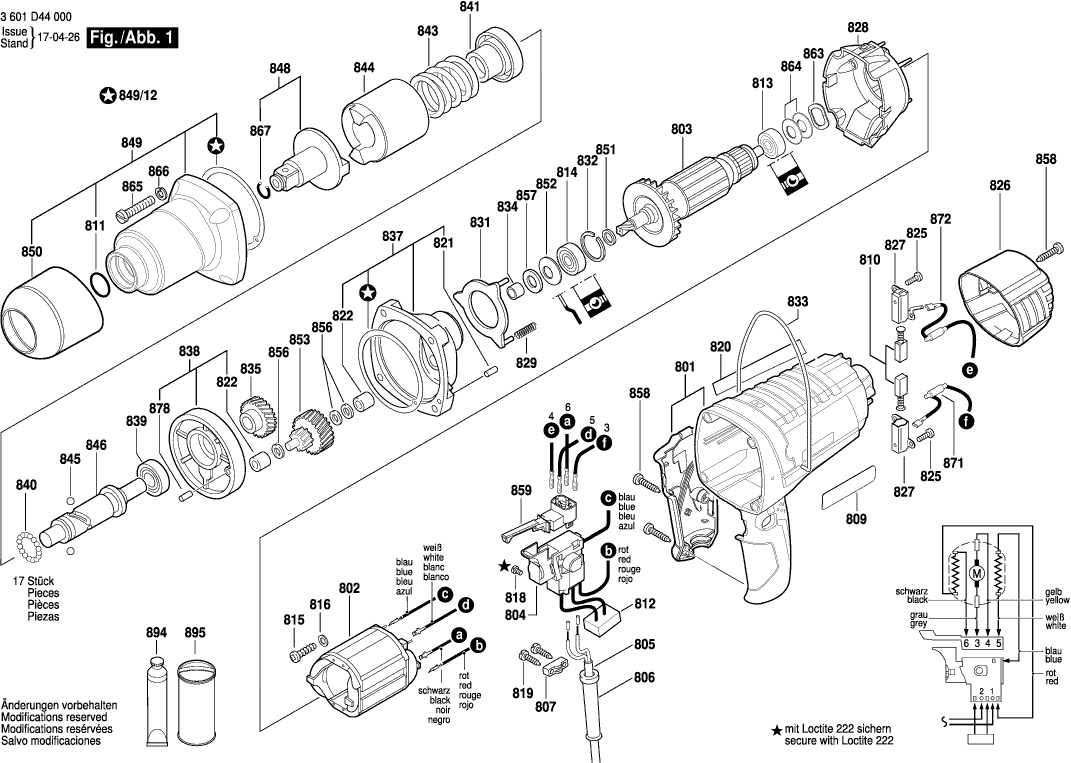

Dessins des Bosch 3601D44000 ( GDS18E )
Liste de pièces de rechange des Bosch 3601D44000 ( GDS18E )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 801 | 1619PA2434 | 49.56 | 59.47 | |
| Épanouissement Polaire 220-230V | ||||
| 802 | 1619PA2435 | 49.56 | 59.47 | |
| Induit 220-230V | ||||
| 803 | 1619PA2436 | 67.25 | 80.70 | |
| Interrupteur | ||||
| 804 | 1607200252 | 73.72 | 88.46 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.50 | |
| Manchon | ||||
| 806 | 1619PA2888 | 1.70 | 2.04 | |
| Support De Cable | ||||
| 807 | 1619PA2889 | 0.83 | 1.00 | |
| Plaque De Marque GDS 18E | ||||
| 809 | 1619PA2437 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 1619PA2438 | 8.45 | 10.14 | |
| Joint torique | ||||
| 811 | 1619PA2989 | 1.70 | 2.04 | |
| Condensateur Antiparasit. | ||||
| 812 | 1619PA2439 | 5.83 | 7.00 | |
| Roulement A Billes 7x22x7 | ||||
| 813 | 1900905018 | 13.93 | 16.72 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 814 | 2600905021 | 6.54 | 7.85 | |
| Vis | ||||
| 815 | 1619PA2440 | 0.83 | 1.00 | |
| Rondelle Elastique | ||||
| 816 | 1619PA2441 | 0.83 | 1.00 | |
| Vis | ||||
| 818 | 1619PA2442 | 0.83 | 1.00 | |
| Vis | ||||
| 819 | 1619PA2443 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 820 | 1619PA2444 | 1.94 | 2.33 | |
| Goupille Cylindrique 4 H 8x12 DIN 7 | ||||
| 821 | 2917500095 | 1.18 | 1.42 | |
| Roulement A Aiguilles Ø6 MM | ||||
| 822 | 2600914010 | 2.24 | 2.69 | |
| VIS C M4X34 | ||||
| 825 | 1619PA2445 | 0.83 | 1.00 | |
| Couvercle De Carter | ||||
| 826 | 1619PA2446 | 10.73 | 12.88 | |
| Porte-Balais | ||||
| 827 | 1619PA2890 | 2.24 | 2.69 | |
| Deflecteur D’air | ||||
| 828 | 1619PA2447 | 6.54 | 7.85 | |
| Ressort De Compression | ||||
| 829 | 1619PA2990 | 1.18 | 1.42 | |
| Rondelle D’appui | ||||
| 831 | 1619PA2448 | 2.24 | 2.69 | |
| Anneau de retenue DIN 472-24x1,2 MM | ||||
| 832 | 2916660008 | 1.70 | 2.04 | |
| Etrier De Suspension | ||||
| 833 | 1619PA2449 | 5.83 | 7.00 | |
| Fiche Femelle | ||||
| 834 | 1619PA2991 | 4.10 | 4.92 | |
| Roue Cylindrique | ||||
| 835 | 1619PA2450 | 26.84 | 32.21 | |
| Palier Intermédiaire | ||||
| 837 | 1619PA2451 | 55.25 | 66.30 | |
| Bride Intermediaire | ||||
| 838 | 1619PA2452 | 26.84 | 32.21 | |
| Roulement A Billes Rigide 12x28x8 | ||||
| 839 | 1900900287 | 18.19 | 21.83 | |
| Bille DIN 5401-4 MM-III-ST | ||||
| 840 | 1903230007 | 1.18 | 1.42 | |
| Coussinet | ||||
| 841 | 1619PA2992 | 29.75 | 35.70 | |
| Ressort De Compression | ||||
| 843 | 1619PA2993 | 11.88 | 14.26 | |
| Frappeur | ||||
| 844 | 1619PA2994 | 187.62 | 225.14 | |
| Bille DIN 5401-Ø7MM-III-ST | ||||
| 845 | 1903230013 | 1.70 | 2.04 | |
| Arbre D’entrainement | ||||
| 846 | 1619PA2995 | 81.47 | 97.76 | |
| Porte Outil | ||||
| 848 | 1619PA2453 | 130.32 | 156.38 | |
| Boitier D’etande | ||||
| 849 | 1619PA2454 | 91.56 | 109.87 | |
| Joint compressible | ||||
| 849/12 | 1619PA3949 | 2.71 | 3.25 | |
| Capot De Protection | ||||
| 850 | 1619PA2455 | 12.41 | 14.89 | |
| Bague Entretoise | ||||
| 851 | 1619PA2996 | 0.83 | 1.00 | |
| Rondelle Cuvette | ||||
| 852 | 1619PA2997 | 0.83 | 1.00 | |
| Arbre Dentele | ||||
| 853 | 1619PA2456 | 60.65 | 72.78 | |
| Rondelle De Compensation | ||||
| 856 | 1619PA2457 | 0.83 | 1.00 | |
| Rondelle De Feutre | ||||
| 857 | 1619PA2998 | 0.83 | 1.00 | |
| Vis | ||||
| 858 | 1619PA2458 | 0.83 | 1.00 | |
| Commutateur | ||||
| 859 | 2607200176 | 12.41 | 14.89 | |
| Rondelle De Compensation | ||||
| 863 | 2600150004 | 1.70 | 2.04 | |
| Rondelle De Compensation | ||||
| 864 | 1619PA2999 | 0.83 | 1.00 | |
| Vis | ||||
| 865 | 1619PA2459 | 1.18 | 1.42 | |
| Rondelle élastique DIN 128-A5-FST | ||||
| 866 | 2916690004 | 1.18 | 1.42 | |
| Anneau élastique | ||||
| 867 | 1619PA3000 | 0.83 | 1.00 | |
| Boite Antiparasite | ||||
| 871 | 1619PA2460 | 5.83 | 7.00 | |
| Boite Antiparasite | ||||
| 872 | 1619PA2891 | 5.83 | 7.00 | |
| Goupille Cylindrique 4 H 8x24 DIN 7 | ||||
| 878 | 2917500101 | 1.18 | 1.42 | |
| Tube De Graisse 225 ML | ||||
| 894 | 1615430020 | 15.71 | 18.85 | |
| Tube De Graisse Albida | ||||
| 895 | 3605430003 | 23.75 | 28.50 | |
