Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601JG4100 ( GDR18V-200C )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

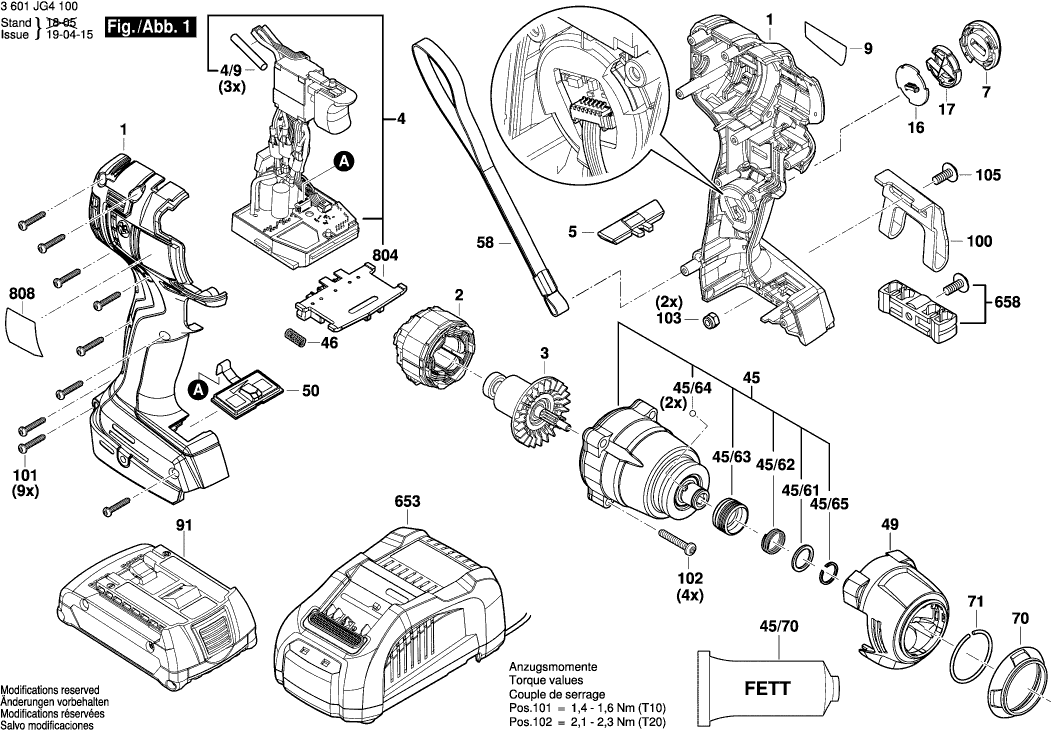

Dessins des Bosch 3601JG4100 ( GDR18V-200C )
Liste de pièces de rechange des Bosch 3601JG4100 ( GDR18V-200C )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boîte de boîtier DUO 110 - Ensemble | ||||
| 1 | 16058065CZ | 13.93 | 16.72 | |
| Stator | ||||
| 2 | 1619P14412 | 29.75 | 35.70 | |
| Rotor | ||||
| 3 | 1619P14405 | 26.84 | 32.21 | |
| Module électronique | ||||
| 4 | 16072335EV | 101.94 | 122.33 | |
| Flexible Contractible | ||||
| 4/9 | 160071203S | 0.83 | 1.00 | |
| Levier De Commutation | ||||
| 5 | 1600A011KN | 1.70 | 2.04 | |
| Unité de capot | ||||
| 7 | 1600A00RU8 | 1.70 | 2.04 | |
| Plus disponible, pas de remplacement | ||||
| 9 | 160111C28L | |||
| Carte Imprimee Equipee | ||||
| 16 | 1607503333 | 9.53 | 11.44 | |
| Cache De Recouvrement | ||||
| 17 | 1600A00M53 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 45 | 1600A011PP | |||
| Rondelle | ||||
| 45/61 | 1600A00ZP4 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 45/62 | 061880004V | 0.83 | 1.00 | |
| Douille | ||||
| 45/63 | 061880004S | 0.83 | 1.00 | |
| bille en acier | ||||
| 45/64 | 1600A00F4A | 0.83 | 1.00 | |
| Anneau élastique | ||||
| 45/65 | 061880004U | 0.83 | 1.00 | |
| Tube De Graisse 45 ml | ||||
| 45/70 | 1600A002NE | 23.75 | 28.50 | |
| Ressort De Compression | ||||
| 46 | 1609280477 | 1.18 | 1.42 | |
| Recouvrement | ||||
| 49 | 1600A00J37 | 5.83 | 7.00 | |
| Clavier A Touches | ||||
| 50 | 1600A013BB | 8.45 | 10.14 | |
| Courroie | ||||
| 58 | 2609100301 | 1.94 | 2.33 | |
| Courroie | ||||
| 58 | 1600A01902 | 1.84 | 2.21 | |
| Bouchon de protection | ||||
| 70 | 1600A011DL | 1.18 | 1.42 | |
| Anneau élastique | ||||
| 71 | 1604601037 | 0.83 | 1.00 | |
| Bloc D Accus GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 135.95 | |
| Bloc D Accus BBS MR, 18V, 5,0 Ah 48 S | ||||
| 91 | 2607337069 | 101.94 | 122.33 | |
| Clip D Appareil | ||||
| 100 | 2609111584 | 2.71 | 3.25 | |
| Vis Torx Tete Fraisee 3x16 | ||||
| 101 | 2609110201 | 1.70 | 2.04 | |
| Vis Torx Tete Fraisee | ||||
| 102 | 061880004W | 0.83 | 1.00 | |
| Ecrou | ||||
| 103 | 2609110835 | 1.18 | 1.42 | |
| Vis | ||||
| 105 | 2609110834 | 1.18 | 1.42 | |
| Chargeur GB 230/10,8-18V, 30 42 S | ||||
| 653 | 2607225923 | 113.29 | 135.95 | |
| Chargeur EU GAL 1880 CV 230/14,4-18V | ||||
| 653 | 2607225921 | 101.94 | 122.33 | |
| Porte-Foret | ||||
| 658 | 2609199748 | 1.70 | 2.04 | |
| Porte-Contact 18V | ||||
| 804 | 1609280820 | 4.70 | 5.64 | |
| Plaque signalétique | ||||
| 808 | 160111A59C | 1.94 | 2.33 | |
