Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601A899E0 (GDB350WE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

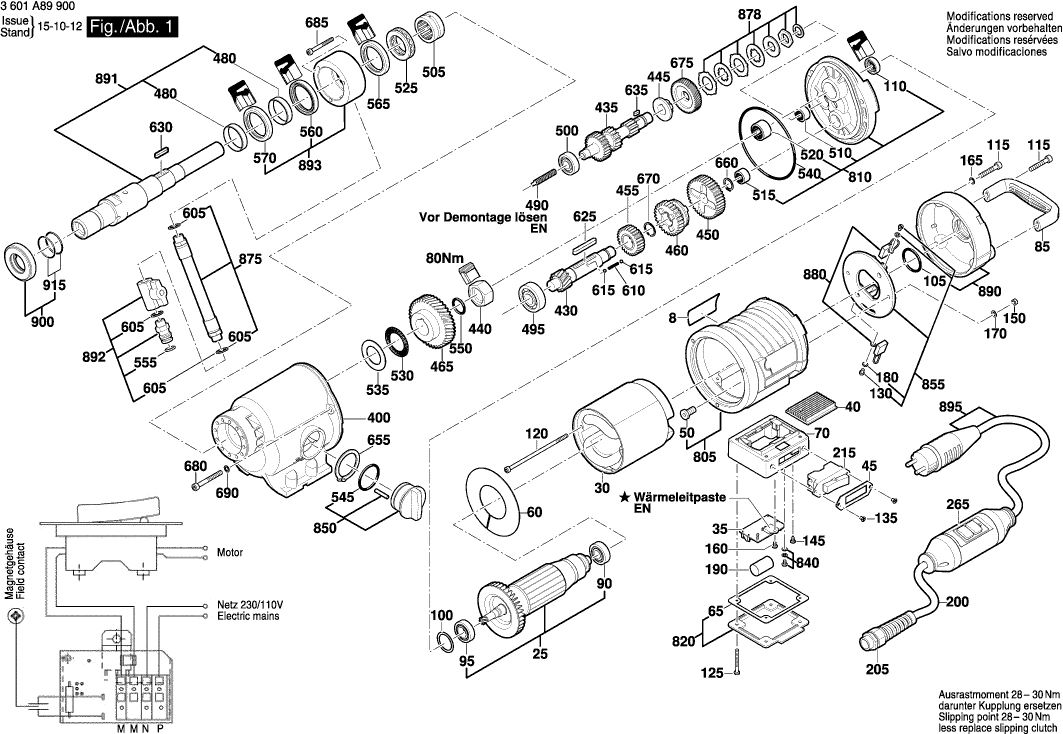

Dessins des Bosch 3601A899E0 (GDB350WE)
Liste de pièces de rechange des Bosch 3601A899E0 (GDB350WE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plaque signalétique | ||||
| 8 | 160111A1VF | 0.83 | 1.00 | |
| Induit Avec Ventilateur | ||||
| 25 | 1600A0073D | 619.86 | 743.83 | |
| Épanouissement Polaire | ||||
| 30 | 160422053E | 396.32 | 475.58 | |
| Circuit Imprime | ||||
| 35 | 1600A01AM1 | 110.30 | 132.36 | |
| Tole De Refroidissement | ||||
| 40 | 1600A0073F | 43.12 | 51.74 | |
| Joint | ||||
| 45 | 1600A00742 | 11.37 | 13.64 | |
| Manchon Isolant | ||||
| 50 | 1600325008 | 10.90 | 13.08 | |
| Deflecteur D’air | ||||
| 60 | 160059105P | 12.82 | 15.38 | |
| Joint | ||||
| 65 | 1600A0073G | 8.35 | 10.02 | |
| Bornier De Connexion | ||||
| 70 | 1600A0073H | 88.83 | 106.60 | |
| Poignee De Transport | ||||
| 85 | 1600A0073K | 31.42 | 37.70 | |
| Roulement A Billes Rigide | ||||
| 90 | 160090004R | 39.14 | 46.97 | |
| Roulement A Billes Rigide | ||||
| 95 | 160090004S | 39.14 | 46.97 | |
| Rondelle De Compensation | ||||
| 100 | 1600A0073L | 5.81 | 6.97 | |
| Joint torique | ||||
| 105 | 1600210067 | 3.44 | 4.13 | |
| Bague D’etancheite | ||||
| 110 | 1600A004Y0 | 21.30 | 25.56 | |
| Vis cyl SixPans Creux CHC | ||||
| 115 | 1600A0073N | 2.08 | 2.50 | |
| Vis cyl SixPans Creux CHC | ||||
| 120 | 1600A0073P | 11.37 | 13.64 | |
| Vis à tête cylindrique | ||||
| 125 | 160341001D | 2.08 | 2.50 | |
| Vis à tête cylindrique | ||||
| 130 | 160341001E | 1.49 | 1.79 | |
| Vis à tête fraisée | ||||
| 135 | 1603490A0D | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 145 | 1600A019B5 | 2.08 | 2.50 | |
| Ecrou Hex | ||||
| 150 | 1600A0073S | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 160 | 1601A013TB | 2.08 | 2.50 | |
| Rondelle Elastique | ||||
| 170 | 1600150021 | 1.00 | 1.20 | |
| Rondelle plate | ||||
| 180 | 1600A0073W | 1.00 | 1.20 | |
| Condensateur Antiparasit. | ||||
| 190 | 1600A0073X | 21.30 | 25.56 | |
| Cable Secteur | ||||
| 200 | 1600A00DK9 | 45.52 | 54.62 | |
| Raccord A Vis Du Cable | ||||
| 205 | 1600A0073Z | 18.94 | 22.73 | |
| Interrupteur | ||||
| 215 | 1600A00741 | 122.80 | 147.36 | |
| Commutateur | ||||
| 265 | 1607200329 | 304.15 | 364.98 | |
| Commutateur | ||||
| 265 | 160720038P | 173.95 | 208.74 | |
| Carter D’engrenages | ||||
| 400 | 160580659Y | 554.97 | 665.96 | |
| Arbre De Pignon | ||||
| 430 | 1600A00743 | 273.59 | 328.31 | |
| Arbre De Transmission | ||||
| 435 | 1600A00744 | 352.50 | 423.00 | |
| Ecrou Hex | ||||
| 440 | 1600A0077E | 34.82 | 41.78 | |
| Coussinet | ||||
| 445 | 160030010H | 52.45 | 62.94 | |
| Roue Cylindrique | ||||
| 450 | 1600A0076R | 197.62 | 237.14 | |
| Roue Cylindrique | ||||
| 455 | 1600A0076S | 155.51 | 186.61 | |
| Roue Cylindrique | ||||
| 460 | 1600A0076T | 273.59 | 328.31 | |
| Roue Cylindrique | ||||
| 465 | 1600A0076U | 155.51 | 186.61 | |
| Manchon De Protection | ||||
| 480 | 1600A00746 | 23.90 | 28.68 | |
| Arbre De Vis Sans Fin | ||||
| 490 | 1600A0076V | 47.53 | 57.04 | |
| Roulement A Billes Rigide | ||||
| 495 | 160090004U | 47.53 | 57.04 | |
| Roulement A Billes Rigide | ||||
| 500 | 160090004V | 43.12 | 51.74 | |
| Roulement A Aiguilles | ||||
| 505 | 160090004W | 122.80 | 147.36 | |
| Douille A Aiguille | ||||
| 510 | 1600A0076W | 47.53 | 57.04 | |
| Douille à aiguilles | ||||
| 515 | 1600A0076X | 39.14 | 46.97 | |
| Douille à aiguilles | ||||
| 520 | 1600A0076Y | 43.12 | 51.74 | |
| Roulement A Aiguilles Ax | ||||
| 525 | 1600A0076Z | 98.18 | 117.82 | |
| Butee A Aiguilles | ||||
| 530 | 1600A00770 | 27.81 | 33.37 | |
| Rondelle Du Roulement Ax | ||||
| 535 | 1600A00771 | 11.37 | 13.64 | |
| Joint torique | ||||
| 540 | 1600210068 | 8.35 | 10.02 | |
| Joint torique | ||||
| 545 | 1600210069 | 2.08 | 2.50 | |
| Joint torique | ||||
| 550 | 1600210063 | 2.08 | 2.50 | |
| Joint torique | ||||
| 555 | 1600210064 | 2.08 | 2.50 | |
| Joint A Lèvres | ||||
| 560 | 1600A00772 | 23.90 | 28.68 | |
| Joint A Lèvres | ||||
| 565 | 1600A00773 | 23.90 | 28.68 | |
| Joint A Lèvres | ||||
| 570 | 1600A00774 | 23.90 | 28.68 | |
| joint d’étanchéité | ||||
| 605 | 1600A004YF | 1.49 | 1.79 | |
| Ressort compr. hélicoïdal | ||||
| 610 | 1600A00777 | 4.18 | 5.02 | |
| Bille | ||||
| 615 | 1600A0077A | 1.49 | 1.79 | |
| Clavette Parallele | ||||
| 625 | 1600A0077B | 3.44 | 4.13 | |
| Clavette Parallele | ||||
| 630 | 1600A0077C | 2.86 | 3.43 | |
| Clavette Parallele | ||||
| 635 | 1600A0077D | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 655 | 1600150022 | 8.35 | 10.02 | |
| Anneau de retenue | ||||
| 660 | 1600150023 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 670 | 160460102P | 1.49 | 1.79 | |
| Roue Cylindrique | ||||
| 675 | 1600A0079B | 122.80 | 147.36 | |
| Vis cyl SixPans Creux CHC | ||||
| 680 | 1600A0077G | 2.40 | 2.88 | |
| Vis cyl SixPans Creux CHC | ||||
| 685 | 1600A0077H | 2.86 | 3.43 | |
| Anneau D’arret | ||||
| 690 | 1600A0073V | 1.00 | 1.20 | |
| Carter De Moteur | ||||
| 805 | 16051082C1 | 352.50 | 423.00 | |
| Bride Intermediaire | ||||
| 810 | 1600A0077L | 396.32 | 475.58 | |
| Couvercle | ||||
| 820 | 1600A0077M | 43.12 | 51.74 | |
| Raccord A Vis | ||||
| 840 | 1600A0077N | 7.46 | 8.95 | |
| Manette | ||||
| 850 | 1602026102 | 98.18 | 117.82 | |
| Porte-Balais | ||||
| 855 | 1600A0077P | 110.30 | 132.36 | |
| Tuyau | ||||
| 875 | 1600A008WC | 71.68 | 86.02 | |
| Accouplement A Friction | ||||
| 878 | 1600A0077R | 98.18 | 117.82 | |
| Jeu De Balais | ||||
| 880 | 160701417M | 43.12 | 51.74 | |
| Flasque De Palier | ||||
| 890 | 160582023B | 122.80 | 147.36 | |
| Broche De Percage | ||||
| 891 | 1600A0077S | 396.32 | 475.58 | |
| Vanne De Retenne | ||||
| 892 | 1600A005AY | 80.26 | 96.31 | |
| Raccord d’eau | ||||
| 893 | 1600A0077U | 155.51 | 186.61 | |
| Cable Secteur | ||||
| 895 | 1600A00DK8 | 61.93 | 74.32 | |
| Bague De Frottement | ||||
| 900 | 1600A00780 | 155.51 | 186.61 | |
| Joint torique | ||||
| 915 | 160021006D | 2.86 | 3.43 | |
