Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 060118A703 (GDB2200WE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

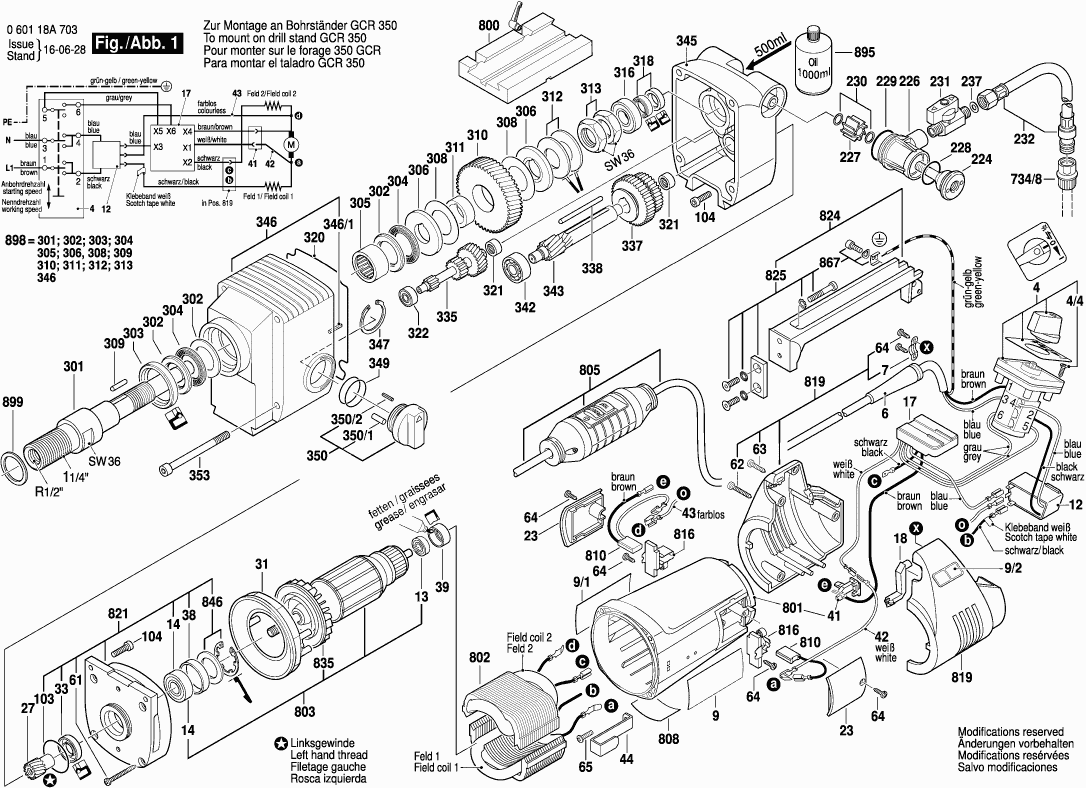

Dessins des Bosch 060118A703 (GDB2200WE)
Liste de pièces de rechange des Bosch 060118A703 (GDB2200WE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Commutateur | ||||
| 4 | 3607031559 | 102.63 | 123.16 | |
| Vis à Tôle | ||||
| 4/4 | 2910601327 | 5.27 | 6.32 | |
| Manchon | ||||
| 6 | 2600703019 | 2.40 | 2.88 | |
| Collier De Fixation | ||||
| 7 | 1601302013 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 3601119200 | 2.87 | 3.44 | |
| Plaquette Indicatrice | ||||
| 9/1 | 3601119201 | 3.04 | 3.65 | |
| Plaquette Indicatrice | ||||
| 9/2 | 3601119441 | 2.18 | 2.62 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 3607328018 | |||
| Roulement A Billes Rigide | ||||
| 13 | 1600905011 | 5.81 | 6.97 | |
| Roulement A Billes Rigide | ||||
| 14 | 3600905155 | 10.68 | 12.82 | |
| Regulateur De Vitesse | ||||
| 17 | 1607233170 | 67.98 | 81.58 | |
| Conducteur De Lumiere | ||||
| 18 | 3604420008 | 9.47 | 11.36 | |
| Couvercle | ||||
| 23 | 1605500206 | 3.71 | 4.45 | |
| Couvercle | ||||
| 23 | 1618B00802 | 1.00 | 1.20 | |
| Pignon Droit D’entraimemt | ||||
| 27 | 3606309059 | 102.63 | 123.16 | |
| Deflecteur D’air | ||||
| 31 | 3600499018 | 41.30 | 49.56 | |
| Bague D’etancheite | ||||
| 33 | 3600290065 | 22.88 | 27.46 | |
| Bague En Caoutchouc | ||||
| 38 | 1600206020 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.49 | 1.79 | |
| Plateau De Retenue | ||||
| 41 | 3602329040 | 1.90 | 2.28 | |
| Plateau De Retenue | ||||
| 41 | 3602329038 | 1.24 | 1.49 | |
| Cable De Raccordement | ||||
| 42 | 3604441012 | 3.71 | 4.45 | |
| Cable De Connexion | ||||
| 43 | 3604441013 | 3.71 | 4.45 | |
| Pince De Fixation | ||||
| 44 | 1601334009 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 61 | 2912401039 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 62 | 3603435027 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 63 | 3603435028 | 1.00 | 1.20 | |
| Vis Pour Plastique | ||||
| 64 | 1603435042 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 65 | 2912401020 | 1.90 | 2.28 | |
| Joint torique | ||||
| 103 | 2600210003 | 2.40 | 2.88 | |
| Vis cyl SixPans Creux CHC | ||||
| 104 | 2910141201 | 2.40 | 2.88 | |
| Axe D’arret | ||||
| 224 | 3603100037 | 50.23 | 60.28 | |
| Voyant | ||||
| 226 | 3600700053 | 11.65 | 13.98 | |
| Roue A Palettes | ||||
| 227 | 3605510041 | 1.90 | 2.28 | |
| Joint torique | ||||
| 228 | 3600210112 | 1.32 | 1.58 | |
| Joint torique | ||||
| 229 | 3600210114 | 1.32 | 1.58 | |
| Rondelle plate | ||||
| 230 | 3600100082 | 1.90 | 2.28 | |
| Vanne De Retenne | ||||
| 231 | 3602380011 | 22.88 | 27.46 | |
| Tuyau De Raccordement | ||||
| 232 | 3600760107 | 45.52 | 54.62 | |
| Rondelle D’etancheite | ||||
| 237 | 3600109014 | 2.52 | 3.02 | |
| Broche De Percage | ||||
| 301 | 3609201540 | 340.97 | 409.16 | |
| Disque De Marche Inverse | ||||
| 302 | 3609201541 | 45.52 | 54.62 | |
| Joint A Lèvres | ||||
| 303 | 3609201542 | 41.30 | 49.56 | |
| Roulement A Aiguilles Ax | ||||
| 304 | 3609201543 | 26.62 | 31.94 | |
| Roulement A Aiguilles | ||||
| 305 | 3609201544 | 114.26 | 137.11 | |
| Disque D’accouplement | ||||
| 306 | 3609201545 | 33.33 | 40.00 | |
| Disque De Friction | ||||
| 308 | 3609201546 | 17.60 | 21.12 | |
| Goupille Cylindrique | ||||
| 309 | 3609201547 | 2.18 | 2.62 | |
| Roue Cylindrique | ||||
| 310 | 3609201548 | 166.62 | 199.94 | |
| Coussinet-Douille | ||||
| 311 | 3609201549 | 45.52 | 54.62 | |
| Rondelle ressort | ||||
| 312 | 3609201550 | 12.21 | 14.65 | |
| Ecrou Hex | ||||
| 313 | 3609201551 | 8.48 | 10.18 | |
| Roulement A Billes Rigide | ||||
| 316 | 3609201552 | 26.62 | 31.94 | |
| Joint A Lèvres | ||||
| 318 | 3609201553 | 33.33 | 40.00 | |
| Joint | ||||
| 320 | 3609201570 | 15.61 | 18.73 | |
| Douille à aiguilles | ||||
| 321 | 3609201554 | 37.50 | 45.00 | |
| Roulement A Billes Rigide | ||||
| 322 | 3609201555 | 15.61 | 18.73 | |
| Arbre Formant Pignon | ||||
| 335 | 3609201556 | 210.30 | 252.36 | |
| Roue Coulissante | ||||
| 337 | 3609201557 | 210.30 | 252.36 | |
| Goupille Cylindrique | ||||
| 338 | 3609201558 | 6.53 | 7.84 | |
| Roulement A Billes Rigide | ||||
| 342 | 3609201559 | 17.60 | 21.12 | |
| Arbre De Pignon | ||||
| 343 | 3609201560 | 234.56 | 281.47 | |
| Boitier Superieur | ||||
| 345 | 3609201561 | 383.36 | 460.03 | |
| Boitier Inferieur | ||||
| 346 | 3609201563 | 435.14 | 522.17 | |
| Goupille Spirale | ||||
| 346/1 | 3609201562 | 2.18 | 2.62 | |
| Anneau de retenue | ||||
| 347 | 3609201564 | 1.32 | 1.58 | |
| Joint torique | ||||
| 349 | 3609201565 | 5.96 | 7.15 | |
| Manette | ||||
| 350 | 3609201566 | 75.38 | 90.46 | |
| Goupille Cylindrique | ||||
| 350/1 | 3609201567 | 2.18 | 2.62 | |
| Goupille Spirale | ||||
| 350/2 | 3609201568 | 1.90 | 2.28 | |
| Vis à tête cylindrique | ||||
| 353 | 3609201569 | 4.58 | 5.50 | |
| Plus disponible, pas de remplacement | ||||
| 726 | 0601190025 | |||
| Plus disponible, pas de remplacement | ||||
| 734/8 | 3603386050 | |||
| Réserv. ss pression d’eau | ||||
| 758 | 2609390308 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 759 | 2609390315 | |||
| Tuyau Flexible Pour Air | ||||
| 760 | 1609202230 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 761 | 0601989103 | |||
| Plaque D’adaptation | ||||
| 800 | 1600A009VE | 262.05 | 314.46 | |
| Carter De Moteur | ||||
| 801 | 3607031569 | 30.08 | 36.10 | |
| Épanouissement Polaire | ||||
| 802 | 3604220155 | 65.16 | 78.19 | |
| Induit | ||||
| 803 | 3604010097 | 234.56 | 281.47 | |
| Câble d alimentation | ||||
| 805 | 3604460147 | 222.63 | 267.16 | |
| Plaque signalétique | ||||
| 808 | 160111A3H7 | 2.18 | 2.62 | |
| Jeu De Balais | ||||
| 810 | 3607014008 | 30.08 | 36.10 | |
| Porte-Balais | ||||
| 816 | 1604336048 | 6.53 | 7.84 | |
| Capuchon De Poignee | ||||
| 819 | 3605133026 | 67.98 | 81.58 | |
| Palier | ||||
| 821 | 3605500168 | 340.97 | 409.16 | |
| Poignee | ||||
| 824 | 3607031562 | 222.63 | 267.16 | |
| Plaque De Jonction | ||||
| 825 | 3607031563 | 61.93 | 74.32 | |
| Ventilateur | ||||
| 835 | 1606610127 | 2.86 | 3.43 | |
| Rondelle D’arret | ||||
| 846 | 1607000342 | 3.44 | 4.13 | |
| Tôle de mise à la terre | ||||
| 867 | 3607031560 | 26.62 | 31.94 | |
| Reservoir D’huile | ||||
| 895 | 1615430019 | 61.93 | 74.32 | |
| Palier De La Broche | ||||
| 898 | 3609201577 | 1279.58 | 1535.50 | |
| Bague De Frottement | ||||
| 899 | 1600190043 | 6.53 | 7.84 | |
