Dessins techniques et pièces de rechange Bosch GDB 180 WE

Type exact:
3 601 A89 800
3 601 A89 800

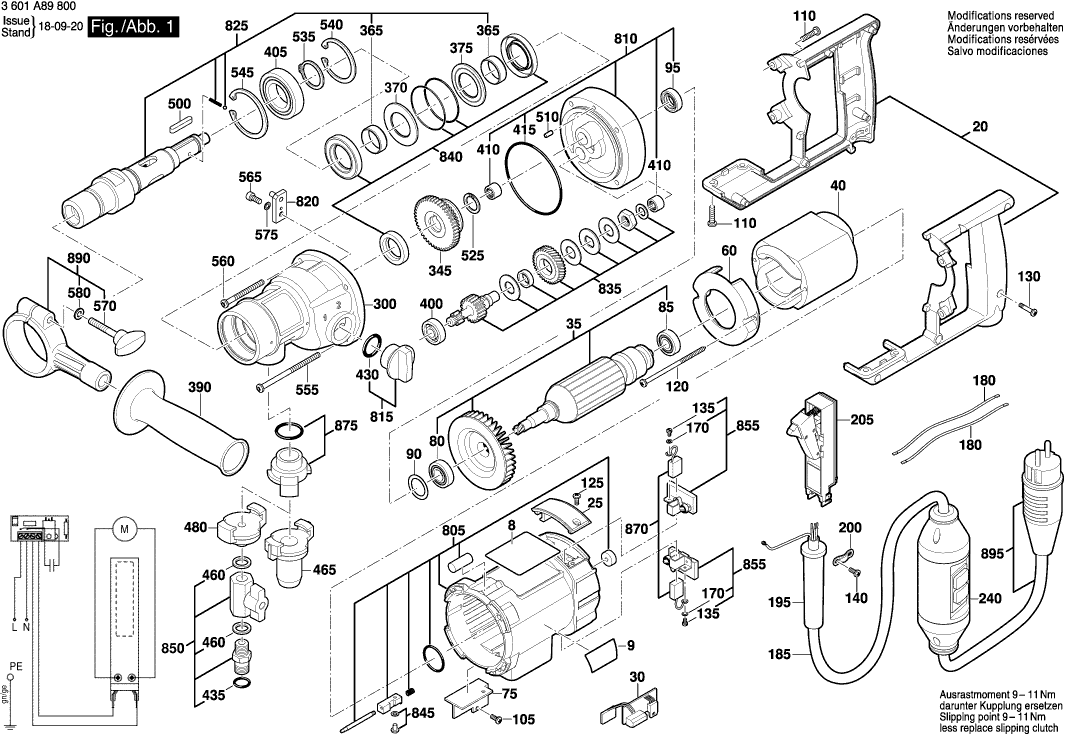

Dessins des BOSCH 3601A89800 ( GDB180WE )
Liste de pièces de rechange des BOSCH 3601A89800 ( GDB180WE )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Plaque signalétique | ||||
8 | 1619PB1103 | Plaque signalétique | € 3.46 | |
Plaque De Marque | ||||
9 | 1619P31251 | Plaque De Marque | € 3.46 | |
Poignee Couvercle | ||||
20 | 1600A004XT | Poignee Couvercle | € 99.92 | |
Capuchon De Balais | ||||
25 | 1600A004XU | Capuchon De Balais | € 22.31 | |
Circuit Imprime | ||||
30 | 1600A01AM3 | Circuit Imprime | € 99.92 | |
Induit Avec Ventilateur 230V | ||||
35 | 1600A004XW | Induit Avec Ventilateur 230V | € 476.65 | |
Épanouissement Polaire 220V | ||||
40 | 1604220538 | Épanouissement Polaire 220V | € 333.04 | |
Deflecteur D’air | ||||
60 | 160059105K | Deflecteur D’air | € 19.27 | |
Tole De Refroidissement | ||||
75 | 1600A004XX | Tole De Refroidissement | € 17.03 | |
Roulement A Billes Rigide | ||||
80 | 160090004C | Roulement A Billes Rigide | € 32.87 | |
Roulement A Billes Rigide | ||||
85 | 160090004D | Roulement A Billes Rigide | € 32.87 | |
Rondelle De Compensation | ||||
90 | 1600A004XY | Rondelle De Compensation | € 3.46 | |
Bague D’etancheite | ||||
95 | 1600A004Y0 | Bague D’etancheite | € 22.31 | |
Vis A Tete Bombee | ||||
105 | 1600A004Y1 | Vis A Tete Bombee | € 2.10 | |
Vis Pour Plastique 5,0x20 | ||||
110 | 1600A004Y2 | Vis Pour Plastique 5,0x20 | € 2.10 | |
Vis A Tete Bombee 4,2x90 | ||||
120 | 1600A004Y3 | Vis A Tete Bombee 4,2x90 | € 4.20 | |
Épuisé | ||||
125 | 1600A019B6 | Épuisé | ||
Vis A Tete Bombee 3,9x19 | ||||
130 | 1600A004Y5 | Vis A Tete Bombee 3,9x19 | € 1.34 | |
Vis à tête cylindrique M3x5 | ||||
135 | 160341001B | Vis à tête cylindrique M3x5 | € 1.34 | |
Vis A Tete Bombee 3,9x9,5 | ||||
140 | 1600A004Y4 | Vis A Tete Bombee 3,9x9,5 | € 1.34 | |
Rondelle plate 3,2x6x0,5 | ||||
170 | 1600A004Y6 | Rondelle plate 3,2x6x0,5 | € 1.00 | |
Fil A Brins Multiples | ||||
180 | 1600A004Y7 | Fil A Brins Multiples | € 10.80 | |
Cable Secteur | ||||
185 | 1600A004Z0 | Cable Secteur | € 82.50 | |
Passe-Cables | ||||
195 | 160070304B | Passe-Cables | € 10.80 | |
Collier De Fixation | ||||
200 | 1600A004Y8 | Collier De Fixation | € 2.86 | |
Interrupteur | ||||
205 | 1600A004Y9 | Interrupteur | € 99.92 | |
Commutateur | ||||
240 | 1607200329 | Commutateur | € 333.04 | |
Carter D’engrenages | ||||
300 | 160580658Z | Carter D’engrenages | € 286.97 | |
Roue Cylindrique | ||||
345 | 1600A004YA | Roue Cylindrique | € 207.24 | |
Manchon De Protection | ||||
365 | 1600A004YB | Manchon De Protection | € 17.03 | |
Rondelle De Protection | ||||
370 | 1600A004YC | Rondelle De Protection | € 41.05 | |
Rondelle De Protection | ||||
375 | 1600A004YD | Rondelle De Protection | € 41.05 | |
Épuisé | ||||
390 | 160202507S | Épuisé | ||
Roulement A Billes Rigide | ||||
400 | 160090004E | Roulement A Billes Rigide | € 19.27 | |
Roulement A Billes Rigide | ||||
405 | 160090004F | Roulement A Billes Rigide | € 54.91 | |
Douille à aiguilles | ||||
410 | 1600A004YE | Douille à aiguilles | € 17.03 | |
Joint torique | ||||
415 | 1600210062 | Joint torique | € 4.20 | |
Joint torique | ||||
430 | 1600210063 | Joint torique | € 2.10 | |
Joint torique | ||||
435 | 1600210064 | Joint torique | € 2.10 | |
joint d’étanchéité | ||||
460 | 1600A004YF | joint d’étanchéité | € 1.34 | |
Coupleur Pour Flexible | ||||
465 | 1600A004YG | Coupleur Pour Flexible | € 45.14 | |
Raccord Fileté | ||||
480 | 1600A004YH | Raccord Fileté | € 49.76 | |
Clavette Parallele | ||||
500 | 1600A004YJ | Clavette Parallele | € 2.10 | |
Goupille Cylindrique | ||||
510 | 1600A004YK | Goupille Cylindrique | € 1.34 | |
Anneau de retenue | ||||
525 | 160015001P | Anneau de retenue | € 5.10 | |
Anneau de retenue | ||||
535 | 160015001R | Anneau de retenue | € 3.46 | |
Anneau de retenue | ||||
540 | 160015001S | Anneau de retenue | € 6.74 | |
Anneau de retenue | ||||
545 | 160015001T | Anneau de retenue | € 5.10 | |
Vis | ||||
555 | 1603430013 | Vis | € 4.20 | |
Vis | ||||
560 | 1603430015 | Vis | € 2.86 | |
Vis cyl SixPans Creux CHC M5x12 | ||||
565 | 1600A004Z6 | Vis cyl SixPans Creux CHC M5x12 | € 1.00 | |
Vis A Oreilles | ||||
570 | 1603480025 | Vis A Oreilles | € 5.10 | |
Anneau D’arret | ||||
575 | 1600A004YM | Anneau D’arret | € 1.00 | |
Rondelle plate | ||||
580 | 1600A004YL | Rondelle plate | € 1.00 | |
Carter De Moteur | ||||
805 | 16051082B7 | Carter De Moteur | € 286.97 | |
Bride Intermediaire | ||||
810 | 1600A005AV | Bride Intermediaire | € 230.34 | |
Manette | ||||
815 | 1602026101 | Manette | € 74.45 | |
Levier De Commande | ||||
820 | 1600A006FT | Levier De Commande | € 32.87 | |
Broche De Percage | ||||
825 | 1600A004YV | Broche De Percage | € 333.04 | |
Engrenage | ||||
835 | 1600A005AW | Engrenage | € 333.04 | |
Ensemble de fixation | ||||
840 | 1600A005AX | Ensemble de fixation | € 60.85 | |
Jeu De Pieces | ||||
845 | 1600A005B6 | Jeu De Pieces | € 5.10 | |
Vanne De Retenne | ||||
850 | 1600A005AY | Vanne De Retenne | € 82.50 | |
Porte-Balais | ||||
855 | 1600A004YP | Porte-Balais | € 74.45 | |
Jeu De Balais | ||||
870 | 160701417L | Jeu De Balais | € 32.87 | |
Piece D’accouplement | ||||
875 | 1600A004YU | Piece D’accouplement | € 36.43 | |
Support De Fixation | ||||
890 | 1600A004Z7 | Support De Fixation | € 90.42 | |
Câble d alimentation | ||||
895 | 160446071N | Câble d alimentation | € 82.50 |
