Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601189603 (GDB1600WE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

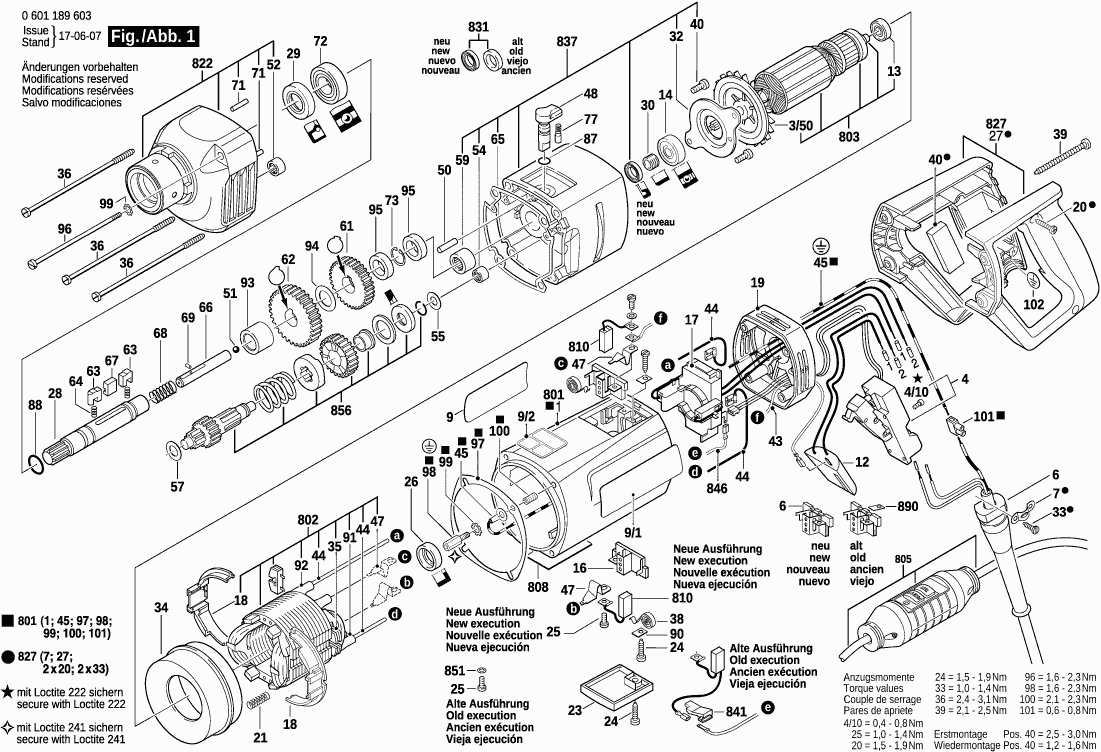

Dessins des Bosch 0601189603 (GDB1600WE)
Liste de pièces de rechange des Bosch 0601189603 (GDB1600WE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 3/50 | 3606610002 | |||
| Commutateur | ||||
| 4 | 3607200074 | 41.30 | 49.56 | |
| Vis à tête cylindrique | ||||
| 4/10 | 2910011082 | 1.00 | 1.20 | |
| Manchon | ||||
| 6 | 3600703011 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302013 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 3601110511 | 1.24 | 1.49 | |
| Plaquette Indicatrice | ||||
| 9/1 | 3601110434 | 1.73 | 2.08 | |
| Plaquette Indicatrice | ||||
| 9/2 | 3601110513 | 1.24 | 1.49 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 3607328013 | |||
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 3600905131 | 10.90 | 13.08 | |
| Porte-Balais | ||||
| 16 | 3604336012 | 5.81 | 6.97 | |
| Regulateur De Vitesse | ||||
| 17 | 1607233156 | 45.52 | 54.62 | |
| Bague Segment | ||||
| 18 | 3600460006 | 2.18 | 2.62 | |
| Capot | ||||
| 19 | 3605500153 | 3.48 | 4.18 | |
| Vis à Tôle | ||||
| 20 | 2910211020 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 21 | 1604613006 | 1.49 | 1.79 | |
| Couvercle | ||||
| 23 | 3605500063 | 4.21 | 5.05 | |
| Couvercle | ||||
| 23 | 3605500060 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 24 | 2910211019 | 1.00 | 1.20 | |
| Vis à tête cylindrique | ||||
| 25 | 2910021118 | 1.00 | 1.20 | |
| Bague Intermediaire | ||||
| 26 | 1600502011 | 2.40 | 2.88 | |
| Broche De Percage | ||||
| 28 | 3606135006 | 67.98 | 81.58 | |
| Bague D’etancheite | ||||
| 29 | 3600283042 | 15.61 | 18.73 | |
| Bague Intermediaire | ||||
| 30 | 1600300090 | 3.44 | 4.13 | |
| Flasque De Palier | ||||
| 32 | 3605500156 | 5.27 | 6.32 | |
| Vis à Tôle | ||||
| 33 | 2910211018 | 1.00 | 1.20 | |
| Deflecteur D’air | ||||
| 34 | 3600499016 | 3.71 | 4.45 | |
| Passe-Cables | ||||
| 35 | 3601025003 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 36 | 3603435039 | 2.18 | 2.62 | |
| Ressort Spiral | ||||
| 38 | 3604652001 | 2.18 | 2.62 | |
| Vis à Tôle | ||||
| 39 | 2910211239 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 40 | 3604411040 | 2.18 | 2.62 | |
| Cable De Connexion | ||||
| 43 | 3604460068 | 2.18 | 2.62 | |
| Cable De Connexion | ||||
| 44 | 3604438031 | 1.90 | 2.28 | |
| Conducteur De Terre | ||||
| 45 | 3604414049 | 11.65 | 13.98 | |
| Fiche Plate | ||||
| 47 | 1604477001 | 1.49 | 1.79 | |
| Bouton Rotatif | ||||
| 48 | 3603231008 | 12.21 | 14.65 | |
| Goupille Cylindrique | ||||
| 50 | 2917550099 | 1.32 | 1.58 | |
| Bille | ||||
| 51 | 1903230013 | 2.08 | 2.50 | |
| Roulement A Aiguilles | ||||
| 52 | 2600910001 | 4.18 | 5.02 | |
| Douille à aiguilles | ||||
| 54 | 1600910018 | 4.94 | 5.93 | |
| Rondelle De Compensation | ||||
| 55 | 1600100617 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 57 | 3600100083 | 1.32 | 1.58 | |
| Douille à aiguilles | ||||
| 59 | 1610910088 | 5.27 | 6.32 | |
| Roue Cylindrique | ||||
| 61 | 3606317047 | 55.56 | 66.67 | |
| Roue Cylindrique | ||||
| 62 | 3606317048 | 55.56 | 66.67 | |
| Cale | ||||
| 63 | 3602317037 | 15.61 | 18.73 | |
| Ressort De Compression | ||||
| 64 | 3604610048 | 1.32 | 1.58 | |
| Joint | ||||
| 65 | 3601015009 | 2.18 | 2.62 | |
| Entraîneur | ||||
| 66 | 3600101051 | 55.56 | 66.67 | |
| Cale De Guidage | ||||
| 67 | 3602317050 | 4.58 | 5.50 | |
| Ressort De Compression | ||||
| 68 | 3604610049 | 1.90 | 2.28 | |
| Goupille Spirale | ||||
| 69 | 2917800032 | 1.00 | 1.20 | |
| Goupille Cylindrique | ||||
| 71 | 2917500121 | 1.00 | 1.20 | |
| Roulement A Billes Rigide | ||||
| 72 | 1900900273 | 20.39 | 24.47 | |
| Anneau de retenue | ||||
| 73 | 2916650008 | 1.49 | 1.79 | |
| Capuchon A Crans D'arret | ||||
| 77 | 2600590006 | 1.49 | 1.79 | |
| Joint torique | ||||
| 87 | 3600210028 | 1.90 | 2.28 | |
| Joint torique | ||||
| 88 | 3600210115 | 1.32 | 1.58 | |
| Flexible Contractible | ||||
| 91 | 3600707022 | 3.44 | 4.13 | |
| Flexible Contractible | ||||
| 92 | 3600707022 | 3.44 | 4.13 | |
| Douille Entretoise | ||||
| 93 | 3600400028 | 7.32 | 8.78 | |
| Rondelle plate | ||||
| 94 | 3600400025 | 2.52 | 3.02 | |
| Douille Entretoise | ||||
| 95 | 3600400026 | 8.48 | 10.18 | |
| Vis à tête cylindrique | ||||
| 96 | 3603414022 | 7.32 | 8.78 | |
| Tole De Contact | ||||
| 97 | 3601016003 | 20.39 | 24.47 | |
| Boulon | ||||
| 98 | 3603100033 | 2.52 | 3.02 | |
| Rondelle A Dents | ||||
| 99 | 2916031006 | 1.00 | 1.20 | |
| Filets Rapportes | ||||
| 100 | 3603100034 | 1.32 | 1.58 | |
| Barrette De Jonction | ||||
| 101 | 3602319041 | 1.32 | 1.58 | |
| Plaquette Indicatrice | ||||
| 102 | 3601119070 | 3.04 | 3.65 | |
| Roulement A Billes Rigide | ||||
| 206 | 3600905114 | 30.08 | 36.10 | |
| Entraîneur | ||||
| 207 | 3606319030 | 50.23 | 60.28 | |
| Arbre Creux | ||||
| 208 | 3603130009 | 210.30 | 252.36 | |
| Ressort De Compression | ||||
| 209 | 3604610155 | 2.18 | 2.62 | |
| Anneau de retenue | ||||
| 212 | 2916650017 | 1.49 | 1.79 | |
| Anneau élastique | ||||
| 213 | 3600224050 | 1.32 | 1.58 | |
| Bague D’etancheite | ||||
| 220 | 3600283041 | 10.68 | 12.82 | |
| Axe D’arret | ||||
| 224 | 3603100037 | 50.23 | 60.28 | |
| Carter | ||||
| 225 | 3605102084 | 166.62 | 199.94 | |
| Voyant | ||||
| 226 | 3600700053 | 11.65 | 13.98 | |
| Roue A Palettes | ||||
| 227 | 3605510041 | 1.90 | 2.28 | |
| Joint torique | ||||
| 228 | 3600210112 | 1.32 | 1.58 | |
| Joint torique | ||||
| 229 | 3600210114 | 1.32 | 1.58 | |
| Rondelle plate | ||||
| 230 | 3600100082 | 1.90 | 2.28 | |
| Vanne De Retenne | ||||
| 231 | 3602380011 | 22.88 | 27.46 | |
| Tuyau De Raccordement | ||||
| 232 | 3600760107 | 45.52 | 54.62 | |
| Joint torique | ||||
| 232/60 | 1609351000 | 1.49 | 1.79 | |
| Goupille Cylindrique | ||||
| 235 | 2917550077 | 1.00 | 1.20 | |
| Ecrou auto-bloquant | ||||
| 236 | 3603386057 | 1.90 | 2.28 | |
| Rondelle D’etancheite | ||||
| 237 | 3600109014 | 2.52 | 3.02 | |
| Anneau de retenue | ||||
| 238 | 3600224056 | 1.32 | 1.58 | |
| Poignee Auxiliaire | ||||
| 651 | 3602025014 | 3.71 | 4.45 | |
| Coffret De Transport | ||||
| 654 | 1615438373 | 0.83 | 1.00 | |
| Rallonge | ||||
| 715 | 2608598044 | 0.83 | 1.00 | |
| Rallonge | ||||
| 716 | 2608598045 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 726 | 0601190025 | |||
| Plus disponible, pas de remplacement | ||||
| 727 | 2609390313 | |||
| Plus disponible, pas de remplacement | ||||
| 734/8 | 3603386050 | |||
| Réserv. ss pression d’eau | ||||
| 758 | 2609390308 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 759 | 2609390315 | |||
| Tuyau Flexible Pour Air | ||||
| 760 | 1609202230 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 761 | 0601989103 | |||
| Carter De Moteur | ||||
| 801 | 3605108181 | 55.56 | 66.67 | |
| Épanouissement Polaire | ||||
| 802 | 3604220154 | 45.52 | 54.62 | |
| Plus disponible, pas de remplacement | ||||
| 803 | 3604010088 | |||
| Câble d alimentation | ||||
| 805 | 3604460120 | 166.62 | 199.94 | |
| Plaque signalétique | ||||
| 808 | 160111A3H7 | 2.18 | 2.62 | |
| Jeu De Balais | ||||
| 810 | 3607014003 | 30.08 | 36.10 | |
| Bouton Etoile | ||||
| 811 | 3603349003 | 17.60 | 21.12 | |
| Palier De La Broche | ||||
| 822 | 3605806184 | 146.07 | 175.28 | |
| Douille De Serrage | ||||
| 823 | 3600300055 | 11.65 | 13.98 | |
| Plus disponible, pas de remplacement | ||||
| 827 | 3605133019 | |||
| Bague D’etancheite | ||||
| 831 | 3600290070 | 10.68 | 12.82 | |
| Palier Intermédiaire | ||||
| 837 | 3607030438 | 146.07 | 175.28 | |
| Plateau De Retenue | ||||
| 841 | 3602329036 | 1.32 | 1.58 | |
| Cable De Connexion | ||||
| 846 | 3604441010 | 1.90 | 2.28 | |
| Rondelle Elastique | ||||
| 851 | 2916060005 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 852 | 3607031573 | |||
| Plus disponible, pas de remplacement | ||||
| 852/1 | 3607031574 | |||
| Embrayage | ||||
| 856 | 3606309054 | 383.36 | 460.03 | |
| Frein D’ecrou | ||||
| 890 | 1601030022 | 1.49 | 1.79 | |
| Bague De Frottement | ||||
| 899 | 1600190043 | 6.53 | 7.84 | |
