Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601188603 ( GDB1600DE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0601188603 ( GDB1600DE )

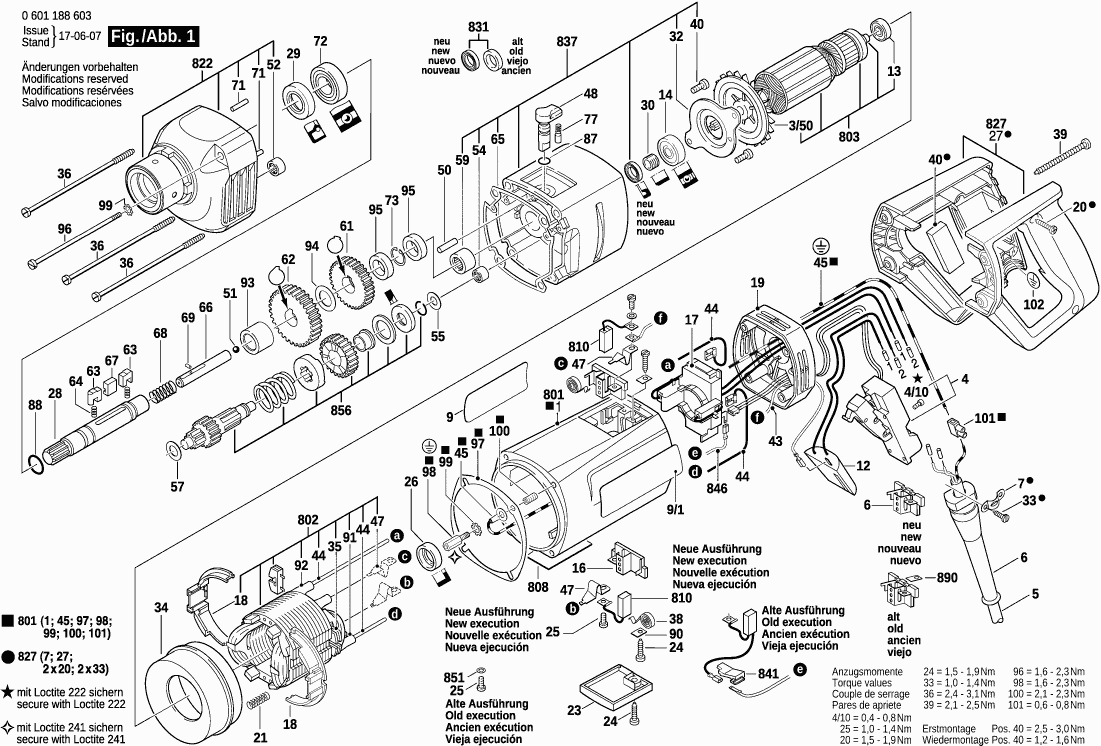

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601188603 ( GDB1600DE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Plus disponible, pas de remplacement
3/50 3606610002

Commutateur
4 3607200074 36.85 44.22

Vis à tête cylindrique DIN 84-AM3,5x6-5.8
4/10 2910011082 0.83 1.00

Câble d alimentation 5m
5 3604460067 29.75 35.70

Manchon Ø9,2-Ø12x120 MM
6 3600703011 2.24 2.69

Collier De Fixation
7 1601302013 1.18 1.42

Plaque De Marque
9 3601110512 2.24 2.69

Plaquette Indicatrice CÔTÉ OMBRE
9/1 3601110433 3.31 3.97

Plus disponible, pas de remplacement
12 3607328013

Roulement A Billes 7x19x6
13 2600905032 4.10 4.92

Roulement A Billes Rigide 9x26x8
14 3600905131 8.45 10.14

Porte-Balais
16 3604336012 4.70 5.64

Regulateur De Vitesse 220-240V
17 1607233156 40.61 48.73

Bague Segment
18 3600460006 1.94 2.33

Capot
19 3605500153 3.31 3.97

Vis A Tete Bombee Torx
20 2914201507 0.83 1.00

Ressort De Compression
21 1604613006 1.18 1.42

Couvercle BLEU
23 3605500063 3.31 3.97

Vis à Tôle DIN 7971-ST3,9x16-F
24 2910211019 0.83 1.00

Vis à tête cylindrique DIN 84-AM4x8-8.8
25 2910021118 0.83 1.00

Bague Intermediaire
26 1600502011 1.94 2.33

Broche De Percage
28 3606135005 91.56 109.87

Bague D’etancheite 17X32X7
29 3600283042 13.93 16.72

Bague Intermediaire
30 1600300090 2.71 3.25

Flasque De Palier
32 3605500156 4.70 5.64

Vis à Tôle DIN 7971-ST3,9x13-F
33 2910211018 0.83 1.00

Deflecteur D’air
34 3600499016 3.31 3.97

Passe-Cables
35 3601025003 1.18 1.42

Vis A Tete Bombee
36 3603435039 1.94 2.33

Ressort Spiral
38 3604652001 1.94 2.33

Vis à Tôle DIN 79-4,8x45-C-ST
39 2910211239 0.83 1.00

Vis autotaradeuse p. défo
40 3604411040 1.94 2.33

Cable De Connexion L=160 MM
43 3604460068 1.94 2.33

Cable De Connexion
44 3604438031 1.70 2.04

Conducteur De Terre L=415 MM
45 3604414049 10.73 12.88

Fiche Plate
47 1604477001 1.18 1.42

Bouton Rotatif
48 3603231008 11.88 14.26

Goupille Cylindrique DIN 6325-4m6x20
50 2917550099 1.18 1.42

Bille DIN 5401-Ø7MM-III-ST
51 1903230013 1.70 2.04

Roulement A Aiguilles Ø14 MM
52 2600910001 3.31 3.97

Douille à aiguilles Ø8xØ12x8 MM
54 1600910018 4.10 4.92

Rondelle De Compensation 0,5 MM ÉPAIS
55 1600100617 1.18 1.42

Rondelle De Compensation
57 3600100083 1.18 1.42

Douille à aiguilles
59 1610910088 4.70 5.64

Roue Cylindrique Z=34
61 3606317047 49.56 59.47

Roue Cylindrique Z=45
62 3606317048 49.56 59.47

Cale
63 3602317037 13.93 16.72

Ressort De Compression
64 3604610048 1.18 1.42

Joint
65 3601015009 1.94 2.33

Entraîneur
66 3600101051 49.56 59.47

Sécurité de Fusion Mince
67 3602317050 4.10 4.92

Ressort De Compression
68 3604610049 1.70 2.04

Goupille Spirale DIN 7343-4x2
69 2917800032 0.83 1.00

Goupille Cylindrique 5 H 8x18 DIN 7
71 2917500121 0.83 1.00

Roulement A Billes Rigide 6003 Y DIN 625
72 1900900273 18.19 21.83

Anneau de retenue DIN 471 17x1 MM
73 2916650008 1.18 1.42

Capuchon A Crans D'arret
77 2600590006 1.18 1.42

Joint torique 6,0x2,0 MM
87 3600210028 1.70 2.04

Joint torique 12,5x2,5 MM
88 3600210115 1.18 1.42

Flexible Contractible
91 3600707022 2.71 3.25

Flexible Contractible
92 3600707022 2.71 3.25

Douille Entretoise
93 3600400028 6.54 7.85

Rondelle plate
94 3600400025 2.24 2.69

Douille Entretoise
95 3600400026 7.58 9.10

Vis à tête cylindrique M4x103 MM
96 3603414022 6.54 7.85

Tole De Contact
97 3601016003 18.19 21.83

Boulon
98 3603100033 2.24 2.69

Rondelle A Dents
99 2916031006 0.83 1.00

Filets Rapportes
100 3603100034 1.18 1.42

Barrette De Jonction 1x1,5 MM
101 3602319041 1.18 1.42

Plaquette Indicatrice
102 3601119070 2.71 3.25

Roulement A Billes Rigide 30x47x9
206 3600905114 26.84 32.21

Entraîneur
207 3606319029 44.82 53.78

Arbre Creux 1 1/4" , R 1/2"
208 3603130010 233.78 280.54

Ressort De Compression
209 3604610155 1.94 2.33

Anneau de retenue DIN 471 30x1,5 MM
212 2916650017 1.18 1.42

Anneau élastique
213 3600224050 1.18 1.42

joint d’étanchéité
220 3600283044 4.70 5.64

Axe D’arret
224 3603100037 44.82 53.78

Carter
225 3605102083 148.65 178.38

Buse D’aspiration
226 3603386046 2.71 3.25

Manchon De Serrage
227 3600400027 2.71 3.25

Joint torique 25,0x2,65 MM
228 3600210112 1.18 1.42

Goupille Cylindrique DIN 6325-3M6x12
235 2917550077 0.83 1.00

Ecrou auto-bloquant M5
236 3603386057 1.70 2.04

Anneau de retenue
238 3600224056 1.18 1.42

Poignee Auxiliaire M14 NOIR
651 3602025014 3.31 3.97

Coffret De Transport
654 1615438373 0.83 1.00

Verlenging R1/2 300
715 2608598044 119.86 143.83

Verlenging 5/4 UNC 300
716 2608598045 119.86 143.83

Plus disponible, pas de remplacement
726 0601190025

Plus disponible, pas de remplacement
759 2609390315

Slang 35x5m
760 1609202230 102.12 122.54

Plus disponible, pas de remplacement
761 0601989103

Carter De Moteur BLEU
801 3605108181 49.56 59.47

Épanouissement Polaire 220-240V
802 3604220154 40.61 48.73

Plus disponible, pas de remplacement
803 3604010088

Plaque signalétique
808 160111A3H7 1.94 2.33

Jeu De Balais
810 3607014003 26.84 32.21

Bouton Etoile
811 3603349003 15.71 18.85

Palier De La Broche
822 3605806184 130.32 156.38

Douille De Serrage
823 3600300055 10.73 12.88

Plus disponible, pas de remplacement
827 3605133019

Bague D’etancheite
831 3600290070 9.53 11.44

Palier Intermédiaire
837 3607030438 130.32 156.38

Plateau De Retenue
841 3602329036 1.18 1.42

Cable De Connexion L=170 MM BLANC
846 3604441010 1.70 2.04

Rondelle Elastique DIN 137-A 4-ST
851 2916060005 0.83 1.00

Suceur 1 1/4", R 1/2"
852/1 3607031574 441.61 529.93

Embrayage
856 3606309054 342.01 410.41

Frein D’ecrou
890 1601030022 1.18 1.42

Bague De Frottement Ø32,2xØ41x1 MM
899 1600190043 5.33 6.40
