Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601JK8000 ( GCU18V-30 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

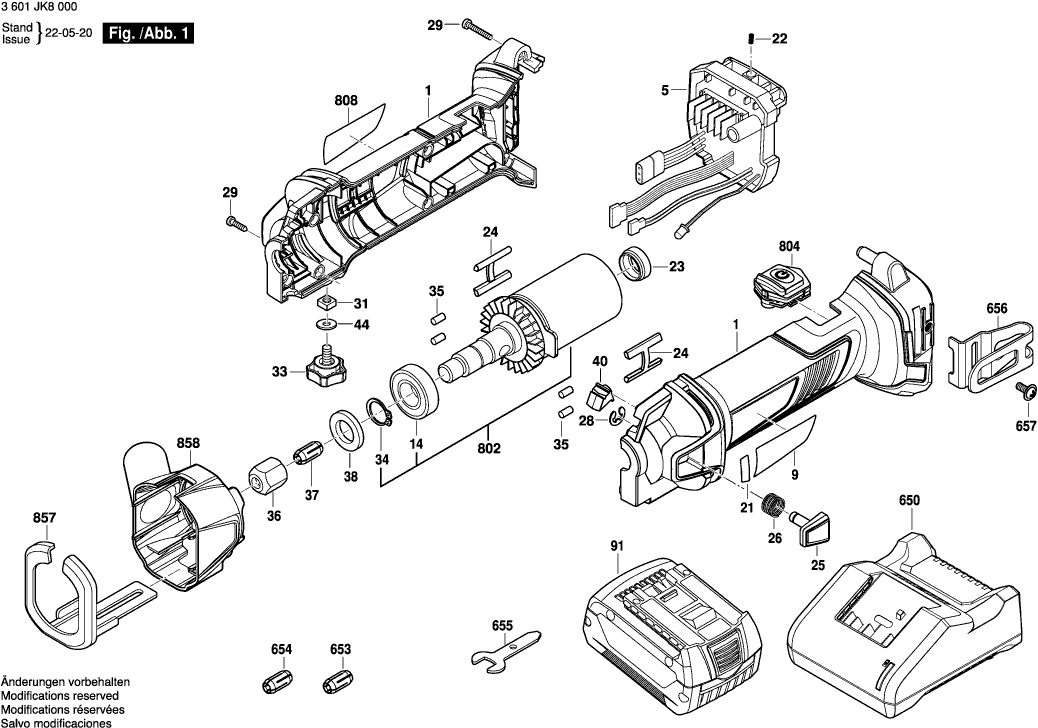

Dessins des Bosch 3601JK8000 ( GCU18V-30 )
Liste de pièces de rechange des Bosch 3601JK8000 ( GCU18V-30 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Sous-Ensemble Carter | ||||
| 1 | 1619PB9219 | 5.33 | 6.40 | |
| Module Electronique | ||||
| 5 | 1619PB7423 | 60.65 | 72.78 | |
| Plaque De Marque | ||||
| 9 | 1619PB9208 | 2.71 | 3.25 | |
| Palier-Coussinet | ||||
| 14 | 1619PB7442 | 7.58 | 9.10 | |
| Etiquette | ||||
| 21 | 1619PB9209 | 4.10 | 4.92 | |
| Ressort | ||||
| 22 | 1619PB7433 | 0.83 | 1.00 | |
| Coupelle Caoutchouc | ||||
| 23 | 1619PB7419 | 0.83 | 1.00 | |
| Coussin De Caoutchouc | ||||
| 24 | 1619PB7412 | 0.83 | 1.00 | |
| Segment de Verrouillage | ||||
| 25 | 1619PB7404 | 0.83 | 1.00 | |
| Ressort A Declic | ||||
| 26 | 1619PB7430 | 0.83 | 1.00 | |
| Collet | ||||
| 28 | 1619PB7441 | 0.83 | 1.00 | |
| Vis à Tôle | ||||
| 29 | 1619PB7443 | 0.83 | 1.00 | |
| Ecrou Carre | ||||
| 31 | 1619PB7453 | 0.83 | 1.00 | |
| Bouton | ||||
| 33 | 1619PB7411 | 1.18 | 1.42 | |
| Collet | ||||
| 34 | 1619PB7440 | 0.83 | 1.00 | |
| Coussin De Caoutchouc | ||||
| 35 | 1619PB7414 | 1.18 | 1.42 | |
| Ecrou | ||||
| 36 | 2610909203 | 5.83 | 7.00 | |
| Pince De Serrage | ||||
| 37 | 1619PC0020 | 7.58 | 9.10 | |
| Feutre | ||||
| 38 | 1619PB7438 | 0.83 | 1.00 | |
| Recouvrement | ||||
| 40 | 1619PB7405 | 0.83 | 1.00 | |
| Rondelle | ||||
| 44 | 1619PB9244 | 0.83 | 1.00 | |
| Bloc D Accus GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 135.95 | |
| Chargeur Rapide EU GAL 18V-40, 230V/10,8V – 18V | ||||
| 650 | 2607226251 | 67.25 | 80.70 | |
| Pince De Serrage 1/4" | ||||
| 653 | 2615295091 | 8.45 | 10.14 | |
| Pince De Serrage 5/32" | ||||
| 654 | 2610924080 | 5.83 | 7.00 | |
| Cle De Montage | ||||
| 655 | 2610925591 | 1.18 | 1.42 | |
| Clip D Appareil | ||||
| 656 | 2609111584 | 2.71 | 3.25 | |
| Vis | ||||
| 657 | 1619PB9292 | 0.83 | 1.00 | |
| Groupe moteur | ||||
| 802 | 1619PB9291 | 73.72 | 88.46 | |
| Montage De Contact | ||||
| 804 | 1619PB9296 | 5.33 | 6.40 | |
| Plaque signalétique | ||||
| 808 | 1619PB9214 | 2.71 | 3.25 | |
| Tole De Maintien | ||||
| 857 | 1619PB7458 | 4.10 | 4.92 | |
| Recouvrement | ||||
| 858 | 1619PB7418 | 1.94 | 2.33 | |
