Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601M380K1 (GCO200)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

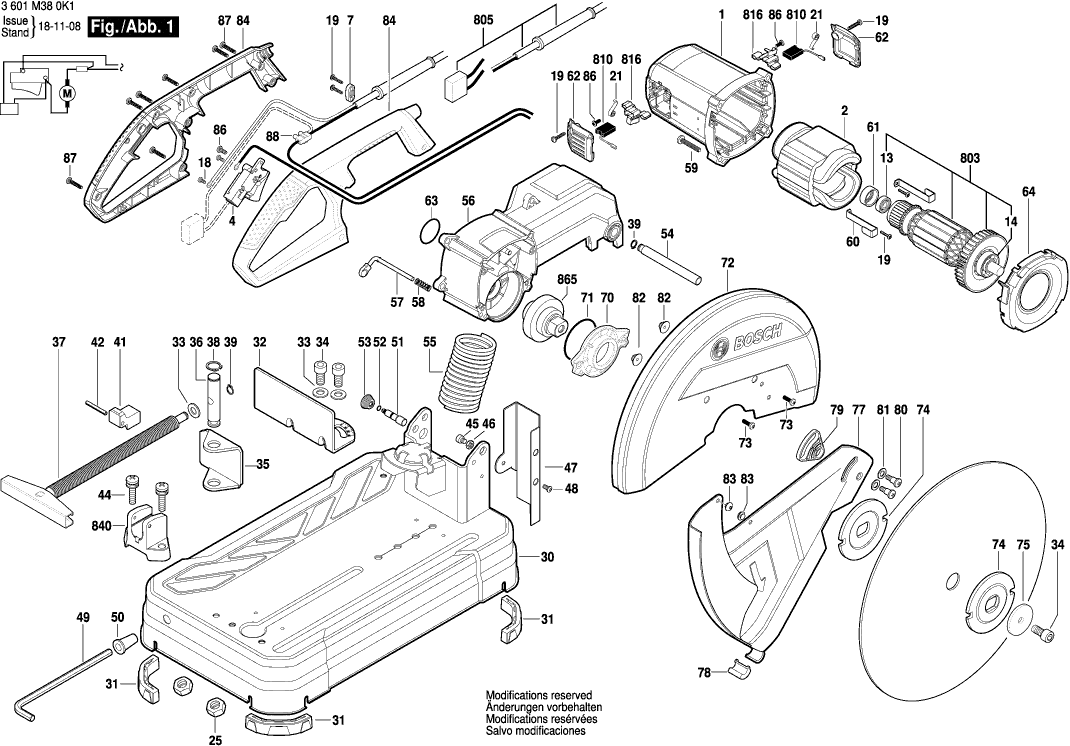

Dessins des Bosch 3601M380K1 (GCO200)
Liste de pièces de rechange des Bosch 3601M380K1 (GCO200)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1609B03601 | 13.90 | 16.68 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1609B00135 | 55.56 | 66.67 | |
| Commutateur | ||||
| 4 | 1609B02146 | 13.13 | 15.76 | |
| Support De Cable | ||||
| 7 | 1609B02153 | 1.00 | 1.20 | |
| Palier-Coussinet | ||||
| 13 | 1619P03850 | 4.94 | 5.93 | |
| Palier-Coussinet | ||||
| 14 | 1609B00057 | 9.67 | 11.60 | |
| Vis | ||||
| 18 | 1609B03644 | 1.00 | 1.20 | |
| Vis ECO-SYN St 3,5x16 | ||||
| 19 | 1609B02357 | 1.00 | 1.20 | |
| Ressort Spiral | ||||
| 21 | 1604652019 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 25 | 1619P03831 | 1.00 | 1.20 | |
| Socle | ||||
| 30 | 1609B02358 | 71.68 | 86.02 | |
| Pied-Support | ||||
| 31 | 1609B03594 | 1.00 | 1.20 | |
| Poutre De Butee | ||||
| 32 | 1609B03667 | 9.47 | 11.36 | |
| Rondelle plate | ||||
| 33 | 1609BP7045 | 1.00 | 1.20 | |
| Vis | ||||
| 34 | 1609B03630 | 1.32 | 1.58 | |
| Eclisse De Serrage | ||||
| 35 | 1609B03674 | 5.81 | 6.97 | |
| Bielle | ||||
| 36 | 1609B03675 | 14.94 | 17.93 | |
| Vis De Serrage | ||||
| 37 | 1609B03598 | 10.90 | 13.08 | |
| Anneau de retenue | ||||
| 38 | 1619P03755 | 1.00 | 1.20 | |
| Clip D Appareil | ||||
| 39 | 1609B03628 | 1.00 | 1.20 | |
| Domino | ||||
| 41 | 1609B03576 | 7.46 | 8.95 | |
| Tige A Ressort | ||||
| 42 | 1619P03762 | 1.00 | 1.20 | |
| Vis Avec Rondelle Captive | ||||
| 44 | 1609B03629 | 1.00 | 1.20 | |
| Vis | ||||
| 45 | 1609B03686 | 1.00 | 1.20 | |
| Douille | ||||
| 46 | 1609B01654 | 1.00 | 1.20 | |
| Enveloppe De Protection | ||||
| 47 | 1609B00497 | 4.58 | 5.50 | |
| Vis Autotaraudeuse | ||||
| 48 | 1609B06426 | 1.00 | 1.20 | |
| Cle A Douille Hexagonale | ||||
| 49 | 1609B03622 | 2.52 | 3.02 | |
| Porte-Cles | ||||
| 50 | 1609B03617 | 1.00 | 1.20 | |
| Arbre | ||||
| 51 | 1609B03623 | 1.49 | 1.79 | |
| Joint torique | ||||
| 52 | 1619P03810 | 1.00 | 1.20 | |
| Chape | ||||
| 53 | 1609B03624 | 1.00 | 1.20 | |
| Arbre-Palier | ||||
| 54 | 1609B03618 | 2.40 | 2.88 | |
| Lame de contact | ||||
| 55 | 1609B03619 | 10.90 | 13.08 | |
| Bras | ||||
| 56 | 1609B03591 | 58.03 | 69.64 | |
| Broche De Verrouillage | ||||
| 57 | 1609B03610 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 58 | 1619P03864 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 59 | 1619P03835 | 1.00 | 1.20 | |
| Pince De Fixation | ||||
| 60 | 1619P03823 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 61 | 1600206030 | 1.49 | 1.79 | |
| Capuchon De Balais | ||||
| 62 | 1609B03627 | 1.00 | 1.20 | |
| Joint torique | ||||
| 63 | 1609B00068 | 1.00 | 1.20 | |
| Deflecteur D’air | ||||
| 64 | 1609B03604 | 2.08 | 2.50 | |
| Couvercle D’engrenage | ||||
| 70 | 1609B03612 | 4.94 | 5.93 | |
| Protection Au Toucher | ||||
| 72 | 1609B06429 | 31.42 | 37.70 | |
| Vis | ||||
| 73 | 1609B01483 | 1.00 | 1.20 | |
| Bride | ||||
| 74 | 1609B03592 | 6.73 | 8.08 | |
| Rondelle plate | ||||
| 75 | 1609B03625 | 1.49 | 1.79 | |
| Protection De Clapet | ||||
| 77 | 1609B03608 | 16.79 | 20.15 | |
| Recouvrement | ||||
| 78 | 1609B03631 | 1.49 | 1.79 | |
| Tole D’appui | ||||
| 79 | 1609B03642 | 1.32 | 1.58 | |
| Vis R Épaulement | ||||
| 80 | 1609B03641 | 1.49 | 1.79 | |
| Rondelle | ||||
| 81 | 1609B03513 | 1.00 | 1.20 | |
| Ecrou | ||||
| 82 | 1609B06545 | 1.32 | 1.58 | |
| Joint En Caoutchouc | ||||
| 83 | 1619P03871 | 1.00 | 1.20 | |
| Poignee | ||||
| 84 | 1609B01785 | 11.37 | 13.64 | |
| Vis | ||||
| 86 | 1609B02356 | 1.00 | 1.20 | |
| Vis | ||||
| 87 | 1609B02355 | 1.00 | 1.20 | |
| Bloc D’assemblage | ||||
| 88 | 1609BP7059 | 1.49 | 1.79 | |
| Assemblage d’Induit 220-240V | ||||
| 803 | 1609B03639 | 75.38 | 90.46 | |
| Câble d alimentation | ||||
| 805 | 1609B00500 | 15.61 | 18.73 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 12.82 | 15.38 | |
| Porte-Balais | ||||
| 816 | 1604336053 | 5.81 | 6.97 | |
| Logement de fixation | ||||
| 840 | 1609B03626 | 12.82 | 15.38 | |
| Jeu De Roues D’engrenage | ||||
| 865 | 1609B03640 | 27.81 | 33.37 | |
