Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601D91C00 ( GCN45-15 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

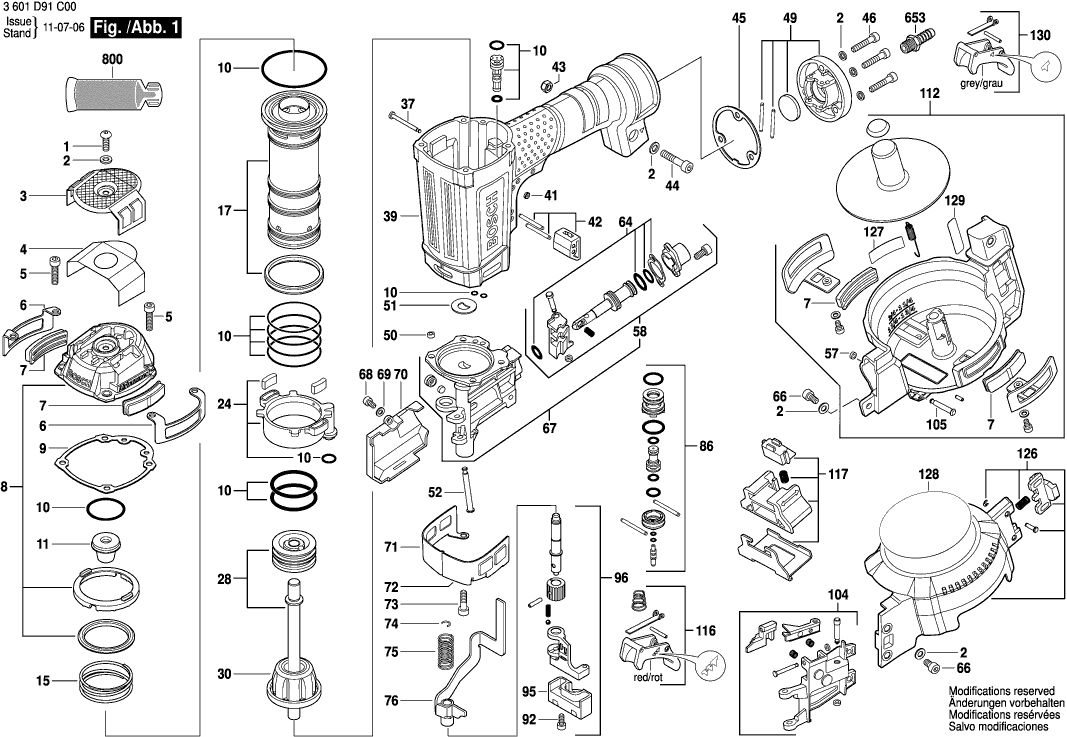

Dessins des Bosch 3601D91C00 ( GCN45-15 )
Liste de pièces de rechange des Bosch 3601D91C00 ( GCN45-15 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis | ||||
| 1 | 2610001664 | 0.83 | 1.00 | |
| Disque Antagoniste | ||||
| 2 | 2610001665 | 0.83 | 1.00 | |
| Plaque De Recouvrement | ||||
| 3 | 2610006300 | 7.58 | 9.10 | |
| Joint compressible | ||||
| 4 | 2610006301 | 4.70 | 5.64 | |
| Vis | ||||
| 5 | 2610005311 | 0.83 | 1.00 | |
| Protection Contre Coups | ||||
| 6 | 2610006302 | 5.83 | 7.00 | |
| Rembourrage | ||||
| 7 | 2610006303 | 4.70 | 5.64 | |
| Couvercle De Cylindre | ||||
| 8 | 2610006304 | 49.56 | 59.47 | |
| Joint compressible | ||||
| 9 | 2610006305 | 7.58 | 9.10 | |
| Joint torique | ||||
| 10 | 2610006306 | 20.42 | 24.50 | |
| Amortisseur | ||||
| 11 | 2610006307 | 7.58 | 9.10 | |
| Clavette Creuse | ||||
| 15 | 2610006308 | 5.33 | 6.40 | |
| Cylindre A Piston | ||||
| 17 | 2610006309 | 73.72 | 88.46 | |
| Support De Cylindre | ||||
| 24 | 2610006310 | 13.93 | 16.72 | |
| Piston | ||||
| 28 | 2610006311 | 40.61 | 48.73 | |
| Amortisseur | ||||
| 30 | 2610006312 | 33.45 | 40.14 | |
| Broche | ||||
| 37 | 2610005337 | 1.70 | 2.04 | |
| Carter | ||||
| 39 | 2610006313 | 113.29 | 135.95 | |
| Joint torique | ||||
| 41 | 2610005338 | 0.83 | 1.00 | |
| Chariot De Guidage | ||||
| 42 | 2610001687 | 5.33 | 6.40 | |
| Ecrou De Calage | ||||
| 43 | 2610005245 | 0.83 | 1.00 | |
| Vis | ||||
| 44 | 2610006314 | 1.18 | 1.42 | |
| Joint compressible | ||||
| 45 | 2610005326 | 1.70 | 2.04 | |
| Vis | ||||
| 46 | 2610006315 | 0.83 | 1.00 | |
| Capot | ||||
| 49 | 2610005327 | 23.75 | 28.50 | |
| Capot | ||||
| 50 | 2610006316 | 1.18 | 1.42 | |
| Plaque De Plombage | ||||
| 51 | 2610006317 | 1.70 | 2.04 | |
| Broche | ||||
| 52 | 2610006318 | 4.70 | 5.64 | |
| Joint torique | ||||
| 57 | 2610006319 | 1.18 | 1.42 | |
| Contribution | ||||
| 58 | 2610006320 | 91.56 | 109.87 | |
| Garniture Plate | ||||
| 64 | 2610013695 | 7.58 | 9.10 | |
| Vis | ||||
| 66 | 2610006321 | 1.18 | 1.42 | |
| Nez | ||||
| 67 | 2610006322 | 209.26 | 251.11 | |
| Vis | ||||
| 68 | 2610005335 | 1.18 | 1.42 | |
| Rondelle | ||||
| 69 | 2610005300 | 0.83 | 1.00 | |
| Recouvrement | ||||
| 70 | 2610006323 | 5.83 | 7.00 | |
| Recouvrement | ||||
| 71 | 2610006324 | 5.83 | 7.00 | |
| Recouvrement | ||||
| 72 | 2610006325 | 5.83 | 7.00 | |
| Vis | ||||
| 73 | 2610006326 | 0.83 | 1.00 | |
| Ressort-Etrier | ||||
| 74 | 2610001684 | 0.83 | 1.00 | |
| Clavette Creuse | ||||
| 75 | 2610006327 | 1.70 | 2.04 | |
| Levier De Securite | ||||
| 76 | 2610006328 | 23.75 | 28.50 | |
| Trigger | ||||
| 86 | 2610001706 | 12.41 | 14.89 | |
| Vis | ||||
| 92 | 2610006329 | 1.70 | 2.04 | |
| Bloc | ||||
| 95 | 2610006330 | 29.75 | 35.70 | |
| Levier De Securite | ||||
| 96 | 2610006331 | 44.82 | 53.78 | |
| Recouvrement | ||||
| 104 | 2610006332 | 40.61 | 48.73 | |
| Broche | ||||
| 105 | 2610006333 | 1.18 | 1.42 | |
| Cartouche de clous | ||||
| 112 | 2610006334 | 55.25 | 66.30 | |
| Tige De Declenchement | ||||
| 116 | 2610006335 | 13.93 | 16.72 | |
| Grain Coulissant | ||||
| 117 | 2610006336 | 15.71 | 18.85 | |
| Cartouche de clous | ||||
| 126 | 2610006337 | 23.75 | 28.50 | |
| Plaque signalétique | ||||
| 127 | 2610015521 | 1.94 | 2.33 | |
| Note D’avertissement | ||||
| 128 | 2610005263 | 2.71 | 3.25 | |
| Selecteur De Circuit | ||||
| 129 | 2610005264 | 1.94 | 2.33 | |
| Tige De Declenchement | ||||
| 130 | 2610006338 | 11.88 | 14.26 | |
| Raccord | ||||
| 653 | 1600A00079 | 5.83 | 7.00 | |
| Graisse | ||||
| 800 | 2610005257 | 5.83 | 7.00 | |
