Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601M19002 ( GCM8000SJ )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

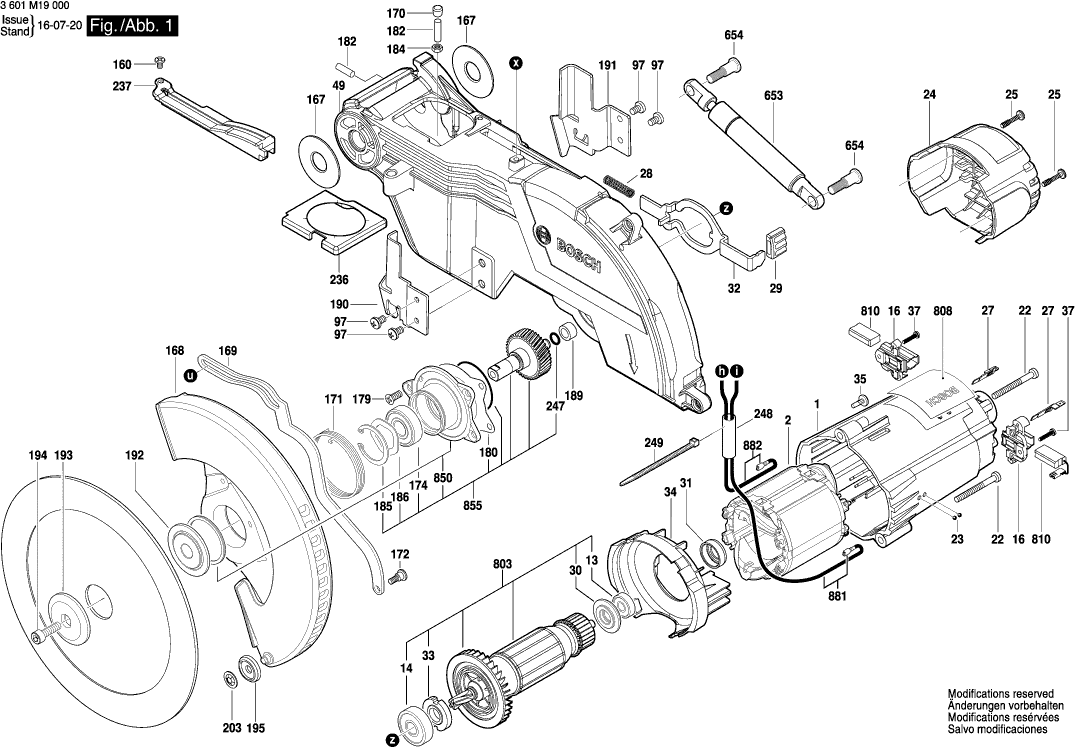

Dessins des Bosch 3601M19002 ( GCM8000SJ )
Liste de pièces de rechange des Bosch 3601M19002 ( GCM8000SJ )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Carter De Moteur BLEU | ||||
1 | 1609B04181 | 15.71 | 18.85 | |
Épanouissement Polaire 230V | ||||
2 | 1619P04474 | 29.75 | 35.70 | |
Interrupteur | ||||
4 | 1609B04211 | 9.53 | 11.44 | |
Câble d alimentation EU | ||||
5 | 1609B04245 | 10.73 | 12.88 | |
Passe-Cables | ||||
6 | 1609B01533 | 0.83 | 1.00 | |
Clip De Cable | ||||
7 | 1609B00821 | 0.83 | 1.00 | |
Condensateur Antiparasit. | ||||
12 | 1609B02210 | 1.18 | 1.42 | |
Roulement A Billes | ||||
13 | 1609B04083 | 1.94 | 2.33 | |
Collier De Fixation De P | ||||
14 | 1619P06374 | 6.54 | 7.85 | |
Porte-Balais | ||||
16 | 1619P06212 | 6.54 | 7.85 | |
Vis ECO-SYN St 3,5x16 | ||||
19 | 1619P03833 | 0.83 | 1.00 | |
Vis | ||||
22 | 1609B04117 | 0.83 | 1.00 | |
Bille BLEU | ||||
23 | 1619P00291 | 0.83 | 1.00 | |
Capot | ||||
24 | 1609B04008 | 5.33 | 6.40 | |
Vis Speciale | ||||
25 | 1609B00921 | 0.83 | 1.00 | |
Fiche Coudee | ||||
27 | 1619P06213 | 1.18 | 1.42 | |
Ressort De Compression | ||||
28 | 1619P01642 | 0.83 | 1.00 | |
Chape | ||||
29 | 1609B04070 | 1.18 | 1.42 | |
Bouchon Expansible | ||||
30 | 1609B04071 | 1.18 | 1.42 | |
Bague En Caoutchouc | ||||
31 | 1609B04072 | 0.83 | 1.00 | |
Etrier De Guidage | ||||
32 | 1609B04073 | 4.70 | 5.64 | |
Bouchon D’obturation A 6 | ||||
33 | 1609B04074 | 1.18 | 1.42 | |
Tole Deviatrice | ||||
34 | 1609B04075 | 1.18 | 1.42 | |
Recouvrement | ||||
35 | 1609B04200 | 0.83 | 1.00 | |
Vis | ||||
37 | 1609B04208 | 0.83 | 1.00 | |
Note D’avertissement | ||||
38 | 1609B02218 | 1.94 | 2.33 | |
Coussinet | ||||
41 | 1609B02204 | 2.24 | 2.69 | |
Coussinet | ||||
42 | 1609B02205 | 1.18 | 1.42 | |
Regle-Glissiere A Onglets | ||||
43 | 1609B04242 | 13.93 | 16.72 | |
Regle-Glissiere A Onglets | ||||
44 | 1609B04243 | 13.93 | 16.72 | |
Vis | ||||
45 | 1609B02206 | 0.83 | 1.00 | |
Table | ||||
46 | 1609B05238 | 101.94 | 122.33 | |
Pivot | ||||
47 | 1609B02202 | 44.82 | 53.78 | |
Bras | ||||
49 | 1609B02223 | 44.82 | 53.78 | |
Capot | ||||
51 | 1609B03746 | 5.33 | 6.40 | |
Poignee D’interrupteur | ||||
52 | 1609B05243 | 10.73 | 12.88 | |
Recouvrement | ||||
53 | 1609B02200 | 1.94 | 2.33 | |
Recouvrement | ||||
54 | 1609B02214 | 0.83 | 1.00 | |
Boulon | ||||
57 | 1609B05203 | 0.83 | 1.00 | |
Plaque | ||||
59 | 1609B05296 | 0.83 | 1.00 | |
tête de cylindre | ||||
60 | 1609B05298 | 0.83 | 1.00 | |
Aiguille | ||||
62 | 1609B00717 | 0.83 | 1.00 | |
Plaque Dusure | ||||
63 | 1609B03714 | 3.31 | 3.97 | |
Barre de Serrage | ||||
64 | 1609B05236 | 2.24 | 2.69 | |
Vis | ||||
65 | 1609B05268 | 0.83 | 1.00 | |
Ecrou | ||||
66 | 1609B01949 | 0.83 | 1.00 | |
Rondelle plate | ||||
68 | 1609B00703 | 1.18 | 1.42 | |
Rondelle | ||||
69 | 1609B00662 | 1.18 | 1.42 | |
Plaque De Butee | ||||
71 | 1609B04244 | 0.83 | 1.00 | |
Vis | ||||
72 | 1609B02220 | 0.83 | 1.00 | |
Ecrou De Calage | ||||
74 | 1609B00704 | 0.83 | 1.00 | |
Rondelle | ||||
75 | 1609B00670 | 1.18 | 1.42 | |
Douille Caoutchouc | ||||
77 | 1609B00705 | 0.83 | 1.00 | |
Vis | ||||
78 | 1609B03722 | 0.83 | 1.00 | |
Bague En Caoutchouc | ||||
80 | 1609BP7098 | 0.83 | 1.00 | |
Cle Male Coudee Pour Vis | ||||
81 | 1609BP7026 | 2.24 | 2.69 | |
Cale D’appui | ||||
84 | 1609B05242 | 2.71 | 3.25 | |
Barre | ||||
86 | 1609B05240 | 1.70 | 2.04 | |
Bouton | ||||
87 | 1609B04079 | 5.83 | 7.00 | |
Levier | ||||
88 | 1609B05241 | 1.70 | 2.04 | |
Ressort | ||||
89 | 1609B02211 | 0.83 | 1.00 | |
Lame de contact | ||||
93 | 1609BP7341 | 0.83 | 1.00 | |
Pied-Support | ||||
94 | 1609B03727 | 1.70 | 2.04 | |
Plaque Dusure | ||||
95 | 1609B03729 | 0.83 | 1.00 | |
Arbre-Palier | ||||
96 | 1609B04108 | 3.31 | 3.97 | |
Vis | ||||
97 | 1609B04086 | 1.70 | 2.04 | |
Vis | ||||
98 | 1609B03723 | 0.83 | 1.00 | |
Rondelle plate | ||||
99 | 1609B01324 | 0.83 | 1.00 | |
Vis sans tête | ||||
105 | 1609BP7143 | 0.83 | 1.00 | |
Rondelle De Butee | ||||
111 | 1609B01668 | 0.83 | 1.00 | |
Plaque Dusure | ||||
118 | 1609B01457 | 0.83 | 1.00 | |
Aiguille | ||||
119 | 1609B03758 | 1.18 | 1.42 | |
Vis cyl SixPans Creux CHC | ||||
122 | 1609B03749 | 0.83 | 1.00 | |
Lame de contact | ||||
123 | 1609BP7343 | 0.83 | 1.00 | |
Bouton | ||||
124 | 1609B03755 | 1.18 | 1.42 | |
Rotor | ||||
125 | 1609B03762 | 5.83 | 7.00 | |
Rondelle De Feutre | ||||
126 | 1609B03763 | 0.83 | 1.00 | |
Boulon | ||||
127 | 1609B03769 | 2.71 | 3.25 | |
Levier | ||||
128 | 1609B02215 | 1.18 | 1.42 | |
Vis | ||||
129 | 1609BP7081 | 0.83 | 1.00 | |
Plateau A Friction | ||||
130 | 1609B03773 | 5.83 | 7.00 | |
Ecrou Hex | ||||
131 | 1609B01041 | 0.83 | 1.00 | |
Axe De Butee | ||||
132 | 1609B03776 | 0.83 | 1.00 | |
Axe De Chape | ||||
133 | 1609B03771 | 5.33 | 6.40 | |
Vis D’ajutage | ||||
134 | 1609B03779 | 1.18 | 1.42 | |
Coussinet | ||||
135 | 1609B03754 | 0.83 | 1.00 | |
Axe D’arret | ||||
136 | 1609B03767 | 2.24 | 2.69 | |
Clip D Appareil | ||||
137 | 1609B03757 | 1.18 | 1.42 | |
Joint torique | ||||
138 | 1609B00601 | 1.18 | 1.42 | |
Ressort De Compression | ||||
140 | 1609BP7053 | 0.83 | 1.00 | |
Rondelle plate | ||||
141 | 1609BP7045 | 0.83 | 1.00 | |
Butee Mobile | ||||
143 | 1609B03753 | 1.18 | 1.42 | |
Ecrou Special | ||||
144 | 1609B03752 | 2.71 | 3.25 | |
Rondelle Elastique | ||||
145 | 1609B00660 | 0.83 | 1.00 | |
Tole De Support Amovible | ||||
150 | 1609B02203 | 1.18 | 1.42 | |
Tole De Support Amovible | ||||
151 | 1609B03766 | 1.18 | 1.42 | |
Aspiration Des Poussiere | ||||
152 | 1609B03775 | 5.83 | 7.00 | |
Vis sans tête | ||||
153 | 1609B03777 | 0.83 | 1.00 | |
Vis D’ajutage | ||||
154 | 1609B02213 | 0.83 | 1.00 | |
Serre-Cables | ||||
155 | 1609B01512 | 0.83 | 1.00 | |
Support De Cable | ||||
156 | 1609B00339 | 1.70 | 2.04 | |
Equerre-Support | ||||
159 | 1609B04204 | 1.18 | 1.42 | |
Vis | ||||
160 | 1609B01561 | 0.83 | 1.00 | |
Vis R Épaulement | ||||
161 | 1609B05201 | 1.18 | 1.42 | |
Vis | ||||
162 | 1609B00623 | 0.83 | 1.00 | |
Vis Autotaraudeuse | ||||
163 | 1609B01168 | 0.83 | 1.00 | |
Vis | ||||
164 | 1609B01690 | 0.83 | 1.00 | |
Ressort De Torsion | ||||
165 | 1609B02209 | 10.73 | 12.88 | |
Douille | ||||
166 | 1609B02222 | 0.83 | 1.00 | |
Plaque Dusure | ||||
167 | 1609B01602 | 0.83 | 1.00 | |
Partie Inferieure De La | ||||
168 | 1609B04188 | 11.88 | 14.26 | |
Tringlerie | ||||
169 | 1609B04001 | 9.53 | 11.44 | |
Recouvrement | ||||
170 | 1609B04002 | 0.83 | 1.00 | |
Ressort | ||||
171 | 1609B04004 | 1.18 | 1.42 | |
Vis | ||||
172 | 1609BP7145 | 0.83 | 1.00 | |
Roulement A Billes | ||||
174 | 1609B01255 | 4.70 | 5.64 | |
MODULE DE DÉMARRAGE DOUX | ||||
175 | 1609B02201 | 23.75 | 28.50 | |
Bouchon D’obturation A 6 | ||||
178 | 1609B00974 | 1.18 | 1.42 | |
Vis à Tôle | ||||
179 | 1609BP7134 | 0.83 | 1.00 | |
PLOMBAGE DE SECURITE | ||||
180 | 1609B04248 | 1.18 | 1.42 | |
Vis sans tête | ||||
182 | 1609B04205 | 0.83 | 1.00 | |
Ecrou | ||||
184 | 1609BT4033 | 0.83 | 1.00 | |
Anneau de retenue | ||||
185 | 1609BP7068 | 1.18 | 1.42 | |
Rondelle | ||||
186 | 1609BP7050 | 1.94 | 2.33 | |
Roulement A Billes | ||||
187 | 1609B03774 | 9.53 | 11.44 | |
Entretoise | ||||
188 | 1609B03780 | 0.83 | 1.00 | |
Palier-Glisseur | ||||
189 | 1600200029 | 2.24 | 2.69 | |
Deflecteur | ||||
190 | 1609B04017 | 3.31 | 3.97 | |
Deflecteur | ||||
191 | 1609B04028 | 5.33 | 6.40 | |
Bride De Fixation | ||||
192 | 1609B04018 | 5.83 | 7.00 | |
Bride De Fixation | ||||
193 | 1609B06289 | 3.31 | 3.97 | |
Boulon De Flasque | ||||
194 | 1609BP7061 | 1.70 | 2.04 | |
Roue | ||||
195 | 1609B04020 | 0.83 | 1.00 | |
Trigger | ||||
197 | 1609B04029 | 1.18 | 1.42 | |
Regle De Fermeture | ||||
198 | 1609B04021 | 1.18 | 1.42 | |
Ressort De Compression | ||||
199 | 1609B04022 | 0.83 | 1.00 | |
Vis à Tôle | ||||
200 | 1609B00637 | 0.83 | 1.00 | |
Vis | ||||
201 | 1609B00973 | 0.83 | 1.00 | |
Vis | ||||
202 | 1609B00627 | 1.70 | 2.04 | |
Fermeture Instantanee | ||||
203 | 1609B00458 | 0.83 | 1.00 | |
Flexible Contractible | ||||
214 | 1609B00583 | 0.83 | 1.00 | |
Bande Pour Cables | ||||
216 | 1609B01538 | 0.83 | 1.00 | |
Ecrou | ||||
232 | 1609B00691 | 1.70 | 2.04 | |
Garniture en caoutchouc | ||||
234 | 1609B03791 | 1.18 | 1.42 | |
Rondelle plate | ||||
235 | 1609B04225 | 0.83 | 1.00 | |
Bande En Caoutchouc | ||||
236 | 1609B04220 | 1.18 | 1.42 | |
Recouvrement | ||||
237 | 1609B02221 | 0.83 | 1.00 | |
Bande En Caoutchouc | ||||
238 | 1609B04222 | 1.18 | 1.42 | |
Vis | ||||
239 | 1609B00633 | 0.83 | 1.00 | |
Bloc D’assemblage | ||||
240 | 1609BP7059 | 1.18 | 1.42 | |
Joint torique | ||||
247 | 1609B04228 | 3.31 | 3.97 | |
Coussinet | ||||
248 | 1609B00799 | 1.18 | 1.42 | |
Clip D Appareil | ||||
249 | 1609B05329 | 0.83 | 1.00 | |
Collier De Serrage | ||||
652 | 1609B04224 | 13.93 | 16.72 | |
Bloc Amortisseur | ||||
653 | 1609B02225 | 13.93 | 16.72 | |
Vis D’ajutage | ||||
654 | 1609B02418 | 1.18 | 1.42 | |
Assemblage d’Induit 230V | ||||
803 | 1609B03793 | 91.56 | 109.87 | |
Plaque signalétique | ||||
808 | 1609B02491 | 1.94 | 2.33 | |
KIT DE SERVICE 115V | ||||
810 | 1609B06661 | 12.41 | 14.89 | |
Socle De Montage | ||||
840 | 1609B02472 | 81.47 | 97.76 | |
Culasse | ||||
848 | 1609B02471 | 81.47 | 97.76 | |
Couverture d’entraînement | ||||
850 | 1609B05349 | 9.53 | 11.44 | |
Arbre de Sortie | ||||
855 | 1609B03789 | 36.85 | 44.22 | |
Fil De Connexion | ||||
881 | 1609B02207 | 1.18 | 1.42 | |
Fil De Connexion | ||||
882 | 1609B02208 | 1.18 | 1.42 |
