Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601M47000 ( GCM18V-216DC )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

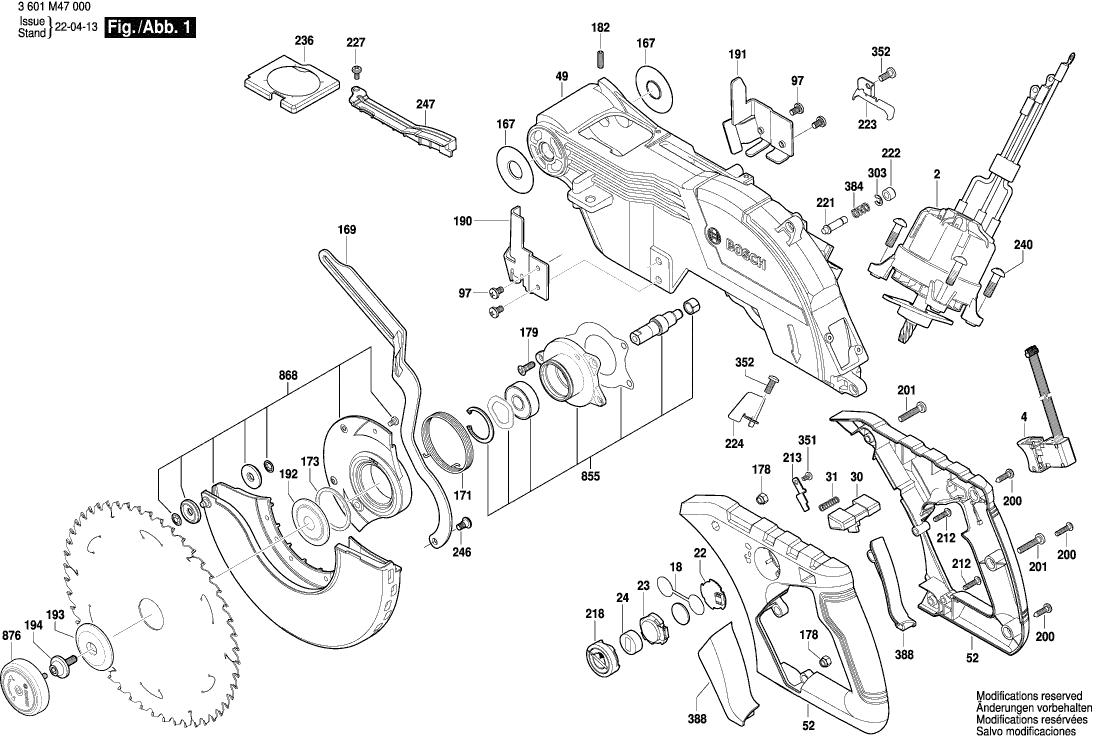

Dessins des Bosch 3601M47000 ( GCM18V-216DC )
Liste de pièces de rechange des Bosch 3601M47000 ( GCM18V-216DC )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Moteur DC sans charbon | ||||
| 2 | 160702269F | 148.65 | 178.38 | |
| Commutateur | ||||
| 4 | 2607202558 | 10.73 | 12.88 | |
| Plaque signalétique | ||||
| 8 | 1609B07122 | 1.94 | 2.33 | |
| Module électronique | ||||
| 17 | 16072335ND | 148.65 | 178.38 | |
| Feuille d'Isolation | ||||
| 18 | 1609B06759 | 0.83 | 1.00 | |
| Equerre-Support | ||||
| 19 | 1609B06966 | 1.18 | 1.42 | |
| Module Electronique | ||||
| 21 | 16072335N8 | 23.75 | 28.50 | |
| Module électronique | ||||
| 22 | 1600A016CZ | 7.58 | 9.10 | |
| Module électronique | ||||
| 23 | 1600A013WF | 29.75 | 35.70 | |
| Éponge en caoutchouc | ||||
| 24 | 1609B06287 | 0.83 | 1.00 | |
| Couvercle De Boite | ||||
| 25 | 1609B06970 | 5.33 | 6.40 | |
| Couvercle De Boite | ||||
| 26 | 1609B06972 | 4.70 | 5.64 | |
| Couvercle De Boite | ||||
| 27 | 1609B06971 | 4.70 | 5.64 | |
| Porte-Batterie | ||||
| 28 | 1609B06975 | 4.70 | 5.64 | |
| Levier De Verrouillage | ||||
| 30 | 1609B06268 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 31 | 1609B06269 | 0.83 | 1.00 | |
| Regle-Glissiere A Onglets | ||||
| 36 | 1609B07107 | 11.88 | 14.26 | |
| Vis | ||||
| 39 | 1609B00780 | 0.83 | 1.00 | |
| Regle-Glissiere A Onglets | ||||
| 43 | 1609B04183 | 15.71 | 18.85 | |
| Regle-Glissiere A Onglets | ||||
| 44 | 1609B04182 | 15.71 | 18.85 | |
| Regle-Glissiere A Onglets | ||||
| 45 | 1609B07108 | 11.88 | 14.26 | |
| Table | ||||
| 46 | 1609B03735 | 91.56 | 109.87 | |
| Joint Tournant | ||||
| 47 | 1609B06961 | 55.25 | 66.30 | |
| Bras | ||||
| 49 | 1609B06959 | 40.61 | 48.73 | |
| Capot | ||||
| 51 | 1609B03746 | 5.33 | 6.40 | |
| Poignee | ||||
| 52 | 1609B06965 | 10.73 | 12.88 | |
| Tôle de positionnement | ||||
| 57 | 1609B03704 | 5.83 | 7.00 | |
| Plus disponible, pas de remplacement | ||||
| 59 | 1609B07109 | |||
| Vis | ||||
| 60 | 1609B03711 | 0.83 | 1.00 | |
| Aiguille | ||||
| 62 | 1609B00717 | 0.83 | 1.00 | |
| Plaque Dusure | ||||
| 63 | 1609B03714 | 3.31 | 3.97 | |
| Levier De Verrouillage | ||||
| 65 | 1609B00232 | 1.18 | 1.42 | |
| Levier De Verrouillage | ||||
| 66 | 1609B00233 | 0.83 | 1.00 | |
| Vis D’ajutage | ||||
| 67 | 1609B00236 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 68 | 1609B00237 | 0.83 | 1.00 | |
| Vis D’ajutage | ||||
| 69 | 1609B00238 | 1.18 | 1.42 | |
| Vis D’arret | ||||
| 70 | 1609B01435 | 1.18 | 1.42 | |
| Vis D’arret | ||||
| 71 | 1609B01436 | 1.18 | 1.42 | |
| Boulon | ||||
| 72 | 1609B05203 | 0.83 | 1.00 | |
| Rondelle | ||||
| 73 | 1609B00670 | 1.18 | 1.42 | |
| Ecrou De Calage | ||||
| 74 | 1609B00704 | 0.83 | 1.00 | |
| Vis Speciale | ||||
| 75 | 1609B04067 | 0.83 | 1.00 | |
| Ecrou Special | ||||
| 76 | 1609B04069 | 0.83 | 1.00 | |
| Douille Caoutchouc | ||||
| 77 | 1609B00705 | 0.83 | 1.00 | |
| Vis | ||||
| 78 | 1609B03722 | 0.83 | 1.00 | |
| Rondelle | ||||
| 79 | 1609B00669 | 0.83 | 1.00 | |
| Bague En Caoutchouc | ||||
| 80 | 1609BP7098 | 0.83 | 1.00 | |
| Cle Male Coudee Pour Vis | ||||
| 81 | 1609B07110 | 3.31 | 3.97 | |
| Clip Final | ||||
| 83 | 1609B01992 | 0.83 | 1.00 | |
| Cale D’appui | ||||
| 84 | 1609B03717 | 5.33 | 6.40 | |
| Coquille Pare-Poussiere | ||||
| 85 | 1609B03718 | 1.94 | 2.33 | |
| Barre | ||||
| 86 | 1609B04080 | 4.70 | 5.64 | |
| Bouton | ||||
| 87 | 1609B04079 | 5.83 | 7.00 | |
| Ressort | ||||
| 89 | 1609B02211 | 0.83 | 1.00 | |
| Cable | ||||
| 90 | 1609B05115 | 1.70 | 2.04 | |
| Lame de contact | ||||
| 93 | 1609BP7341 | 0.83 | 1.00 | |
| Pied-Support | ||||
| 94 | 1609B03727 | 1.70 | 2.04 | |
| Plaque Dusure | ||||
| 95 | 1609B03729 | 0.83 | 1.00 | |
| Arbre-Palier | ||||
| 96 | 1609B04108 | 3.31 | 3.97 | |
| Vis | ||||
| 97 | 1609B04086 | 1.70 | 2.04 | |
| Vis | ||||
| 98 | 1609B03723 | 0.83 | 1.00 | |
| Rondelle plate | ||||
| 99 | 1609B01324 | 0.83 | 1.00 | |
| Ecrou | ||||
| 100 | 1609B01949 | 0.83 | 1.00 | |
| Vis R Épaulement | ||||
| 101 | 1609B01462 | 0.83 | 1.00 | |
| Vis R Épaulement | ||||
| 102 | 1609B01463 | 0.83 | 1.00 | |
| Machoire Glissante | ||||
| 103 | 1609B01464 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 104 | 1609B01479 | 0.83 | 1.00 | |
| Vis sans tête | ||||
| 105 | 1609BP7143 | 0.83 | 1.00 | |
| Cran | ||||
| 107 | 1609B03760 | 8.45 | 10.14 | |
| Cran | ||||
| 110 | 1609B03761 | 5.33 | 6.40 | |
| Rondelle De Butee | ||||
| 111 | 1609B01668 | 0.83 | 1.00 | |
| Rondelle | ||||
| 112 | 1609B00675 | 0.83 | 1.00 | |
| Plaque De Butee | ||||
| 114 | 1609B03739 | 0.83 | 1.00 | |
| Plaque Dusure | ||||
| 118 | 1609B04134 | 0.83 | 1.00 | |
| Aiguille | ||||
| 119 | 1609B03756 | 0.83 | 1.00 | |
| Aiguille | ||||
| 120 | 1609B03759 | 0.83 | 1.00 | |
| Tôle de positionnement | ||||
| 121 | 1609B07111 | 2.24 | 2.69 | |
| Vis cyl SixPans Creux CHC | ||||
| 122 | 1609B03749 | 0.83 | 1.00 | |
| Lame de contact | ||||
| 123 | 1609BP7343 | 0.83 | 1.00 | |
| Bouton | ||||
| 124 | 1609B03755 | 1.18 | 1.42 | |
| Plaque Echelle | ||||
| 125 | 1609B06960 | 7.58 | 9.10 | |
| Rondelle De Feutre | ||||
| 126 | 1609B03763 | 0.83 | 1.00 | |
| Boulon | ||||
| 127 | 1609B03769 | 2.71 | 3.25 | |
| Levier | ||||
| 128 | 1609B02215 | 1.18 | 1.42 | |
| Vis | ||||
| 129 | 1609BP7081 | 0.83 | 1.00 | |
| Plateau A Friction | ||||
| 130 | 1609B03773 | 5.83 | 7.00 | |
| Ecrou Hex | ||||
| 131 | 1609B01041 | 0.83 | 1.00 | |
| Axe De Butee | ||||
| 132 | 1609B03776 | 0.83 | 1.00 | |
| Axe De Chape | ||||
| 133 | 1609B03771 | 5.33 | 6.40 | |
| Vis | ||||
| 134 | 1609B06272 | 0.83 | 1.00 | |
| Axe D’arret | ||||
| 136 | 1609B03767 | 2.24 | 2.69 | |
| Anneau élastique | ||||
| 137 | 1609B00644 | 1.70 | 2.04 | |
| Joint torique | ||||
| 138 | 1609B00601 | 1.18 | 1.42 | |
| Poignee Coquille | ||||
| 140 | 1609B03745 | 2.24 | 2.69 | |
| Poignee De Transport | ||||
| 141 | 1609B03747 | 8.45 | 10.14 | |
| Vis à Tôle | ||||
| 142 | 1609B03768 | 0.83 | 1.00 | |
| Butee Mobile | ||||
| 143 | 1609B03753 | 1.18 | 1.42 | |
| Ecrou Special | ||||
| 144 | 1609B03752 | 2.71 | 3.25 | |
| Rondelle Elastique | ||||
| 145 | 1609B00660 | 0.83 | 1.00 | |
| Vis D’ajutage | ||||
| 147 | 1609B03795 | 0.83 | 1.00 | |
| Bouton ROUGE | ||||
| 148 | 1609B00382 | 4.10 | 4.92 | |
| Ressort De Compression | ||||
| 149 | 1609B00417 | 0.83 | 1.00 | |
| Tole De Support Amovible | ||||
| 150 | 1609B03765 | 1.18 | 1.42 | |
| Tole De Support Amovible | ||||
| 151 | 1609B03766 | 1.18 | 1.42 | |
| Aspiration Des Poussiere | ||||
| 152 | 1609B03750 | 6.54 | 7.85 | |
| Vis sans tête | ||||
| 153 | 1609B03777 | 0.83 | 1.00 | |
| Aspiration Des Poussiere | ||||
| 154 | 1609B03751 | 6.54 | 7.85 | |
| Tuyau A L’epreuve Du Vid | ||||
| 158 | 1609B03782 | 7.58 | 9.10 | |
| Equerre-Support | ||||
| 159 | 1609B03783 | 1.18 | 1.42 | |
| Equerre-Support | ||||
| 160 | 1609B05324 | 1.94 | 2.33 | |
| Equerre-Support | ||||
| 161 | 1609B05325 | 1.94 | 2.33 | |
| Vis | ||||
| 162 | 1609B00623 | 0.83 | 1.00 | |
| Vis | ||||
| 164 | 1609B01690 | 0.83 | 1.00 | |
| Ressort De Torsion | ||||
| 165 | 1609B02209 | 10.73 | 12.88 | |
| Douille | ||||
| 166 | 1609B02222 | 0.83 | 1.00 | |
| Plaque Dusure | ||||
| 167 | 1609B01602 | 0.83 | 1.00 | |
| Tringlerie | ||||
| 169 | 1609B04001 | 9.53 | 11.44 | |
| Ressort | ||||
| 171 | 1609B04004 | 1.18 | 1.42 | |
| Clip De Ressort | ||||
| 173 | 1609B05251 | 1.18 | 1.42 | |
| Bouchon D’obturation A 6 | ||||
| 178 | 1609B00974 | 1.18 | 1.42 | |
| Vis à Tôle | ||||
| 179 | 1609B07113 | 0.83 | 1.00 | |
| Vis sans tête | ||||
| 182 | 1609B04205 | 0.83 | 1.00 | |
| Roulement A Billes | ||||
| 187 | 1609B03774 | 9.53 | 11.44 | |
| Entretoise | ||||
| 188 | 1609B03780 | 0.83 | 1.00 | |
| Deflecteur | ||||
| 190 | 1609B04017 | 3.31 | 3.97 | |
| Chasse-Copeaux | ||||
| 191 | 1609B06271 | 2.71 | 3.25 | |
| Bride De Fixation | ||||
| 192 | 1609B04018 | 5.83 | 7.00 | |
| Boulon De Flasque | ||||
| 193 | 1609B05364 | 1.18 | 1.42 | |
| Bride De Fixation | ||||
| 194 | 1609B06289 | 3.31 | 3.97 | |
| Vis à Tôle | ||||
| 200 | 1609B00637 | 0.83 | 1.00 | |
| Vis | ||||
| 201 | 1609B00973 | 0.83 | 1.00 | |
| Vis | ||||
| 202 | 1609B06270 | 0.83 | 1.00 | |
| Etiquette | ||||
| 203 | 1609B07123 | 1.18 | 1.42 | |
| Ecrou De Reglage | ||||
| 206 | 1609B04227 | 0.83 | 1.00 | |
| Boulon | ||||
| 207 | 1609B04236 | 1.18 | 1.42 | |
| Rondelle plate | ||||
| 208 | 1609BP7045 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 209 | 1609BP7053 | 0.83 | 1.00 | |
| Anneau O | ||||
| 210 | 1609B06667 | 0.83 | 1.00 | |
| Vis | ||||
| 212 | 1609B07112 | 0.83 | 1.00 | |
| Equerre-Support | ||||
| 213 | 1609B06967 | 1.18 | 1.42 | |
| Câble ruban | ||||
| 214 | 1609B06473 | 4.10 | 4.92 | |
| Vis | ||||
| 215 | 1609B01561 | 0.83 | 1.00 | |
| Câble à rubans | ||||
| 216 | 1609B06985 | 5.83 | 7.00 | |
| Câble à rubans | ||||
| 217 | 1609B06979 | 2.24 | 2.69 | |
| Recouvrement | ||||
| 218 | 1609B06276 | 1.18 | 1.42 | |
| Vis | ||||
| 219 | 1609B03361 | 0.83 | 1.00 | |
| Vis | ||||
| 220 | 1609B04659 | 0.83 | 1.00 | |
| Vis Sans Fin | ||||
| 221 | 1609B06978 | 1.70 | 2.04 | |
| Touche | ||||
| 222 | 1609B00390 | 1.18 | 1.42 | |
| Equerre-Support | ||||
| 223 | 1609B06977 | 1.18 | 1.42 | |
| Equerre-Support | ||||
| 224 | 1609B06976 | 1.18 | 1.42 | |
| Vis | ||||
| 227 | 1609B01664 | 1.18 | 1.42 | |
| Garniture en caoutchouc | ||||
| 234 | 1609B03791 | 1.18 | 1.42 | |
| Garniture en caoutchouc | ||||
| 235 | 1609B03792 | 1.18 | 1.42 | |
| Bande En Caoutchouc | ||||
| 236 | 1609B04220 | 1.18 | 1.42 | |
| Bande En Caoutchouc | ||||
| 238 | 1609B04222 | 1.18 | 1.42 | |
| Vis | ||||
| 240 | 1609B00652 | 0.83 | 1.00 | |
| Note D’avertissement | ||||
| 241 | 1609B04111 | 1.94 | 2.33 | |
| Vis | ||||
| 243 | 1609B00633 | 0.83 | 1.00 | |
| Ecrou | ||||
| 244 | 1609B00691 | 1.70 | 2.04 | |
| Rondelle plate | ||||
| 245 | 1609B04225 | 0.83 | 1.00 | |
| Vis R Épaulement | ||||
| 246 | 1609B05201 | 1.18 | 1.42 | |
| Recouvrement | ||||
| 247 | 1609B06267 | 0.83 | 1.00 | |
| Jeu De Cable | ||||
| 249 | 1609B06953 | 15.71 | 18.85 | |
| Ressort De Compression | ||||
| 250 | 1609280477 | 1.18 | 1.42 | |
| Equerre-Support | ||||
| 251 | 1609B06974 | 3.31 | 3.97 | |
| tête de cylindre | ||||
| 252 | 1609B05298 | 0.83 | 1.00 | |
| LED-Module | ||||
| 253 | 1609B06984 | 4.70 | 5.64 | |
| Vis | ||||
| 255 | 1609B05270 | 0.83 | 1.00 | |
| Etiquette | ||||
| 257 | 1609B06575 | 1.94 | 2.33 | |
| Verre Protecteur | ||||
| 261 | 1609B06478 | 1.70 | 2.04 | |
| Étiquette d'Avertissement | ||||
| 283 | 1609B06748 | 1.94 | 2.33 | |
| Note D’avertissement | ||||
| 293 | 1609B05386 | 0.83 | 1.00 | |
| Note D’avertissement | ||||
| 294 | 1609B05387 | 0.83 | 1.00 | |
| Etiquette | ||||
| 296 | 1609B05399 | 0.83 | 1.00 | |
| Vis | ||||
| 297 | 1609B04911 | 2.71 | 3.25 | |
| Anneau élastique | ||||
| 303 | 1609B00643 | 0.83 | 1.00 | |
| Vis | ||||
| 311 | 1609B07114 | 0.83 | 1.00 | |
| Vis de plaque | ||||
| 351 | 1609BP7137 | 0.83 | 1.00 | |
| Vis | ||||
| 352 | 1609B00862 | 0.83 | 1.00 | |
| Vis | ||||
| 363 | 1609B03686 | 0.83 | 1.00 | |
| Plaque De Butee | ||||
| 364 | 1609B02365 | 1.18 | 1.42 | |
| Vis | ||||
| 365 | 1609B00263 | 1.70 | 2.04 | |
| Ressort De Compression | ||||
| 384 | 1609B04838 | 1.70 | 2.04 | |
| Recouvrement | ||||
| 388 | 1609B06968 | 2.24 | 2.69 | |
| Ressort A Lame | ||||
| 389 | 1609B06760 | 1.18 | 1.42 | |
| Module laser | ||||
| 803 | 1609B07526 | 36.85 | 44.22 | |
| Socle | ||||
| 840 | 1609B05363 | 81.47 | 97.76 | |
| Table D’alimentation | ||||
| 841 | 1609B07119 | 29.75 | 35.70 | |
| Table D’alimentation | ||||
| 842 | 1609B07120 | 29.75 | 35.70 | |
| Culasse | ||||
| 848 | 1609B03788 | 81.47 | 97.76 | |
| Collier De Serrage | ||||
| 852 | 1609B04224 | 13.93 | 16.72 | |
| Arbre de Sortie | ||||
| 855 | 1609B07121 | 26.84 | 32.21 | |
| Aspiration Des Poussiere | ||||
| 857 | 1609B05371 | 2.71 | 3.25 | |
| Partie Inferieure De La | ||||
| 868 | 1609B07118 | 15.71 | 18.85 | |
| Bouton | ||||
| 876 | 1609B05323 | 11.88 | 14.26 | |
| Levier | ||||
| 890 | 1609B05340 | 3.31 | 3.97 | |
