Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601M23600 ( GCM12GDL )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601M23600 ( GCM12GDL )

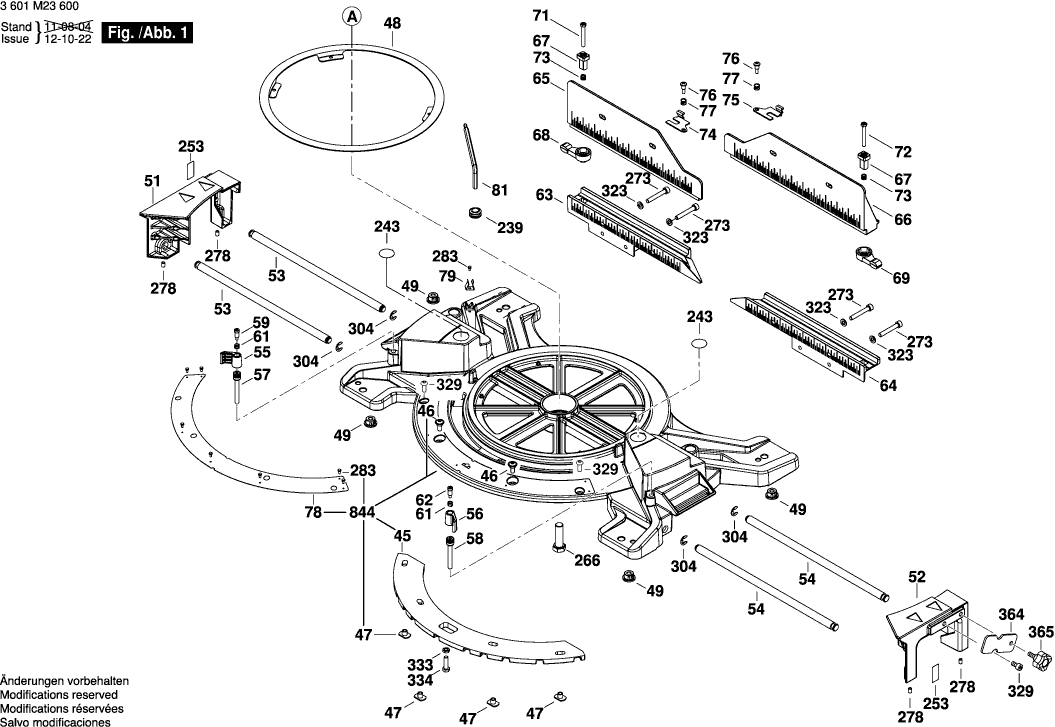

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Dessins techniques 4
Cliquez pour agrandir

Dessins techniques 5
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601M23600 ( GCM12GDL )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Épanouissement Polaire 220V
2 1609B02484 91.56 109.87
Commutateur
4 2610950336 13.93 16.72
Câble d alimentation EU 3,5m 2x1mm H07 RN-F
5 1609B00372 15.71 18.85
Plaque signalétique
8 1609BN0175 1.94 2.33
Palier-Coussinet
13 1609B00597 7.58 9.10
Ecriteau Avertisseur
20 1609B02125 1.94 2.33
Plaque Dusure
31 1609B00201 4.70 5.64
Pivot
32 1609B02384 6.54 7.85
Ressort De Torsion
33 1609B00204 10.73 12.88
Coussinet
34 1609B00205 0.83 1.00
Plaque Dusure
35 1609B00206 1.70 2.04
Courroie
36 1609B00207 23.75 28.50
Bride
37 1609B02350 9.53 11.44
Bride
39 1609B02352 8.45 10.14
Boulon De Butee
41 1609B00960 3.31 3.97
Rondelle
42 1609B00212 0.83 1.00
Boulon De Flasque
43 1609B00213 0.83 1.00
Plaque Glissant
45 1609B00222 8.98 10.78
Tôle de positionnement
45 1609B04487 6.54 7.85
Vis
46 1609B00223 1.18 1.42
Ecrou
47 1609B00225 2.71 3.25
Tole Coulissante
48 1609B00226 2.71 3.25
Pied-Support
49 1609B01431 1.70 2.04
Presentoir Annexe
51 1609B00228 23.75 28.50
Presentoir Annexe
52 1609B00229 20.42 24.50
Arbre De Prolongation
53 1609B00230 6.54 7.85
Arbre De Prolongation
54 1609B00231 6.54 7.85
Levier De Verrouillage
55 1609B00232 1.18 1.42
Levier De Verrouillage
56 1609B00233 0.83 1.00
Vis
57 1609B00234 3.31 3.97
Vis
58 1609B00235 3.31 3.97
Vis D’ajutage
59 1609B00236 1.18 1.42
Ressort De Compression
61 1609B00237 0.83 1.00
Vis D’ajutage
62 1609B00238 1.18 1.42
Regle-Glissiere A Onglets
63 1609B02101 40.61 48.73
Plus disponible, pas de remplacement
64 1609B02102
Guide Parallele
65 1609B02103 40.61 48.73
Guide Parallele
66 1609B02104 36.85 44.22
Douille De Serrage
67 1609B00244 2.71 3.25
Levier De Verrouillage
68 1609B00245 1.70 2.04
Levier De Verrouillage
69 1609B00246 1.18 1.42
Boulon
71 1609B00247 1.18 1.42
Boulon
72 1609B00248 0.83 1.00
Ressort De Compression
73 1609B00249 1.18 1.42
Plaque
74 1609B00250 0.83 1.00
Plus disponible, pas de remplacement
75 1609B00251
Vis D’ajutage
76 1609B00252 1.18 1.42
Ressort De Compression
77 1609B00253 1.18 1.42
Cadran Gradue
78 1609B00254 20.42 24.50
Ressort De Serrage
79 1609B00255 0.83 1.00
Douille
81 1609B00256 1.70 2.04
Plaque d’appui
83 1609B02375 6.54 7.85
Arbre Du Doigt
84 1609B00273 3.31 3.97
Bouton
85 1609B02377 5.83 7.00
Recouvrement
86 1609B00275 1.94 2.33
Barre
87 1609B00276 7.58 9.10
Equerre-Support
88 1609B00277 1.94 2.33
Machoire Glissante
89 1609B00278 4.10 4.92
Machoire Glissante
91 1609B00279 8.45 10.14
Ressort De Compression
92 1609B00280 0.83 1.00
Ressort De Compression
93 1609B00281 0.83 1.00
Tole Coulissante
94 1609B00282 0.83 1.00
Recouvrement
95 1609B00283 1.18 1.42
Bouton
96 1609B00284 1.94 2.33
Equerre-Support
97 1609B00285 2.24 2.69
Came
98 1609B00286 5.33 6.40
Tringlerie
99 1609B00287 8.45 10.14
Etrier De Guidage
101 1609B00289 0.83 1.00
Ressort De Compression
103 1609B00291 0.83 1.00
Levier De Verrouillage
104 1609B00292 9.53 11.44
Axe De Levier
105 1609B00293 4.70 5.64
Came
106 1609B00294 1.18 1.42
Equerre-Support
107 1609B00295 6.54 7.85
Equerre-Support
108 1609B00296 4.70 5.64
Tirant
109 1609B00297 9.53 11.44
Tube
111 1609B00298 11.88 14.26
Etrier De Guidage
112 1609B00299 0.83 1.00
Recouvrement
114 1609B04380 0.83 1.00
Axe D’arret
115 1609B00302 2.71 3.25
Ressort De Compression
116 1609B00303 0.83 1.00
Levier De Verrouillage
117 1609B00304 4.70 5.64
Boulon
118 1609B00305 1.94 2.33
Ressort De Compression
119 1609B00306 0.83 1.00
Broche
122 1609B00308 1.18 1.42
Ressort De Torsion
123 1609B00309 0.83 1.00
Aiguille
124 1609B00310 1.70 2.04
Cadran Gradue
125 1609B02988 2.24 2.69
Plaque
126 1609B00312 1.94 2.33
Charniere
129 1609B00331 101.94 122.33
Charniere
134 1609B00335 40.61 48.73
Arbre
136 1609B00337 9.53 11.44
Arbre
137 1609B00338 8.45 10.14
Support De Cable
138 1609B00339 1.70 2.04
Boulon
142 1609B00342 1.94 2.33
Coussinet
143 1609B00343 4.10 4.92
Levier De Verrouillage
144 1609B00345 8.45 10.14
Ressort De Serrage
145 1609B00346 1.18 1.42
Axe De Reglage
146 1609B00347 0.83 1.00
Plaque
147 1609B00348 2.71 3.25
Vis D’ajutage
148 1609B00349 1.18 1.42
Bouton
149 1609B00350 1.18 1.42
Vis D’ajutage
151 1609B00351 0.83 1.00
Cran
152 1609B02371 15.71 18.85
Tole De Support Amovible
153 1609B00353 1.18 1.42
Tole De Support Amovible
154 1609B00354 1.18 1.42
Plateau De Frein
155 1609B00355 1.18 1.42
Entretoise
156 1609B00356 0.83 1.00
Aiguille
157 1609B00357 1.70 2.04
Aiguille
158 1609B00358 1.70 2.04
Axe De Reglage
159 1609B00359 1.70 2.04
Equerre-Support
161 1609B00361 1.18 1.42
Butee Elastique
162 1609B00362 1.70 2.04
Fiche De Derivation
163 1609B02428 11.88 14.26
Arbre
164 1609B00364 5.83 7.00
Vis
167 1609B00367 1.70 2.04
Bouchon En Caoutchouc
168 1609B00368 1.18 1.42
Bouchon En Caoutchouc
169 1609B00369 1.18 1.42
Bouton ROUGE
172 1609B00382 4.10 4.92
Couvercle D’engrenage
174 1609B00384 1.70 2.04
Arbre de Sortie
175 1609B00385 9.53 11.44
Engrenage
176 1609B00386 20.42 24.50
Pignon
177 1609B00387 13.93 16.72
Poulie
178 1609B00388 9.53 11.44
Protection Du Tapis
179 1609B00389 14.80 17.76
Couvercle De Courroie
179 1609B00504 5.33 6.40
Touche
181 1609B00390 1.18 1.42
Broche De Verrouillage
182 1609B00391 1.70 2.04
Ressort De Compression
183 1609B00392 0.83 1.00
Trigger
186 1609B02399 2.24 2.69
Interrupteur
187 1619P03669 14.80 17.76
Commutateur
187 1609B05392 3.31 3.97
Appareil D’alimentation
188 1609B02562 20.42 24.50
Serre-Cables
189 1609B02408 0.83 1.00
Vis old, only with softstartmodule
191 1609B02183 0.83 1.00
Collier De Serrage
192 1609B02413 0.83 1.00
Collier De Serrage
193 1609B00405 0.83 1.00
Ressort De Compression
194 1609B00417 0.83 1.00
Douille
195 1609B00418 0.83 1.00
Coussin De Caoutchouc
196 1609B00419 0.83 1.00
Connecteur
197 1609B02406 0.83 1.00
Couvercle De Protection
198 1609B02425 49.56 59.47
Couvercle De Protection
203 1609B02427 1.94 2.33
Tringlerie
204 1609B02465 8.45 10.14
Vis D’ajutage
205 1609B00448 2.24 2.69
Coussinet
206 1609B00449 0.83 1.00
Vis
211 1609B00453 3.31 3.97
Vis
212 1609B00454 0.83 1.00
Coussinet
213 1609B00455 0.83 1.00
Butee Elastique
214 1609B02467 0.83 1.00
Rondelle
215 1609B00457 0.83 1.00
Coussinet
218 1609B00460 0.83 1.00
Plaque De Montage
219 1609B00471 23.75 28.50
Écran acoustique
222 1609B00476 2.71 3.25
Capuchon De Balais
223 1609B00478 0.83 1.00
Garniture
224 1609B00479 0.83 1.00
Douille Caoutchouc
225 1609B00480 1.70 2.04
Platine-Support
226 1609B00483 0.83 1.00
Puit
228 1609B00501 9.53 11.44
Plaque De Caoutchouc
229 1609B00502 3.31 3.97
Connecteur
231 1609B00505 7.58 9.10
Sac A Poussiere
232 1609B00506 9.53 11.44
Coussin De Caoutchouc
235 1609B00523 1.94 2.33
Bande Pour Cables
238 1609B01538 0.83 1.00
Douille Caoutchouc
239 1609B00533 0.83 1.00
Couvercle De Protection
241 1609B02426 3.31 3.97
Ecriteau Avertisseur
243 1609B00543 1.94 2.33
Etiquette Adhesive
244 1609B02120 1.70 2.04
Etiquette Adhesive
245 1609B02119 1.70 2.04
Ecriteau Avertisseur
248 1609B00549 1.94 2.33
Etiquette Adhesive
251 1609B02123 2.24 2.69
Etiquette Adhesive
253 1609B02122 1.94 2.33
Clip D Appareil
255 1609B00582 0.83 1.00
Flexible Contractible
256 1609B00583 0.83 1.00
Clé
257 1609B00592 1.18 1.42
Clé
258 1609B00593 1.18 1.42
Bille
259 1609B00594 0.83 1.00
Palier-Coussinet
262 1609B00599 10.73 12.88
Palier-Coussinet
263 1609B00596 10.73 12.88
Joint torique
265 1609B00601 1.18 1.42
Boulon
266 1609B00602 1.18 1.42
Ecrou De Calage
267 1609B00603 0.83 1.00
Ecrou De Calage
268 1609B00604 1.18 1.42
Ecrou De Calage
269 1609B00605 0.83 1.00
Ecrou De Calage
271 1609B00608 0.83 1.00
Boulon
272 1609B00609 0.83 1.00
Vis
273 1609B00610 1.18 1.42
Vis
274 1609B00612 0.83 1.00
Vis sans tête
275 1609B00614 0.83 1.00
Vis sans tête
276 1609B00615 1.70 2.04
Vis sans tête
277 1609B00616 0.83 1.00
Vis sans tête
278 1609B00617 1.18 1.42
Vis sans tête
279 1609B00618 1.18 1.42
Vis sans tête
281 1609B00620 0.83 1.00
Vis sans tête
282 1609B00621 1.18 1.42
Rivet
283 1609B00622 0.83 1.00
Vis
284 1609B00623 0.83 1.00
Vis
285 1609B00624 0.83 1.00
Vis
286 1609B00625 0.83 1.00
Vis
287 1609B00628 0.83 1.00
Vis
288 1609B00627 1.70 2.04
Vis
289 1609B00630 0.83 1.00
Vis
292 1609B00631 1.94 2.33
Vis
293 1609B00632 1.18 1.42
Vis
294 1609B00633 0.83 1.00
Vis
295 1609B00634 0.83 1.00
Vis à Tôle
296 1609B00636 1.94 2.33
Vis à Tôle
297 1609B00637 0.83 1.00
Tige Ressort
298 1609B00638 0.83 1.00
Anneau élastique
301 1609B00641 1.18 1.42
Anneau élastique
302 1609B00642 0.83 1.00
Anneau élastique
303 1609B00643 0.83 1.00
Anneau élastique
304 1609B00644 1.70 2.04
Vis
305 1609B00645 0.83 1.00
Vis
306 1609B00647 1.18 1.42
Vis
307 1609B00649 0.83 1.00
Vis
308 1609B00650 0.83 1.00
Vis
309 1609B00652 0.83 1.00
Vis
310 1609B00653 0.83 1.00
Vis
311 1609B00654 0.83 1.00
Vis
312 1609B00655 0.83 1.00
Vis
313 1609B00656 1.18 1.42
Rondelle Elastique
315 1609B00658 0.83 1.00
Rondelle
316 1609BP7042 0.83 1.00
Rondelle
317 1609B00661 0.83 1.00
Rondelle
318 1609B00662 1.18 1.42
Rondelle
320 1609B00664 0.83 1.00
Rondelle
321 1609B00665 0.83 1.00
Rondelle
322 1609B00667 0.83 1.00
Rondelle
323 1609B00669 0.83 1.00
Rondelle
324 1609B00670 1.18 1.42
Ecrou De Calage
325 1609B00672 0.83 1.00
Ecrou De Calage
326 1609B00673 0.83 1.00
Rondelle
327 1609B00674 0.83 1.00
Rondelle De Butee
328 1609B02105 0.83 1.00
Vis
329 1609B00678 0.83 1.00
Vis
330 1609B00680 0.83 1.00
Butee
331 1609B00681 4.70 5.64
Vis
332 1609B00682 0.83 1.00
Ecrou De Reglage
333 1609B04227 0.83 1.00
Pied-Support
334 1609B02367 1.18 1.42
Anneau élastique
335 1609B00687 0.83 1.00
Rondelle
336 1609B00688 0.83 1.00
Vis
337 1609B00689 1.18 1.42
Tole De Frein
338 2610919073 6.54 7.85
Rondelle
339 2610919281 2.71 3.25
Arbre Du Doigt
341 1609B00370 1.18 1.42
Anneau élastique
342 1609B00690 0.83 1.00
Ecrou
343 1609B00691 1.70 2.04
Rondelle
345 1609B00288 0.83 1.00
Collier De Serrage
351 1609B00344 1.94 2.33
Vis D’ajutage
352 1609B00371 2.24 2.69
Rondelle
354 1609B00676 1.18 1.42
Passe-Cables
356 1609B00446 2.71 3.25
Vis
362 1609B02429 0.83 1.00
Vis
363 1609B02430 0.83 1.00
Plaque De Butee
364 1609B02365 1.18 1.42
Vis
365 1609B00263 1.70 2.04
Vis
369 1609B02174 0.83 1.00
Cable
370 1609B02565 5.33 6.40
Axe De Reglage
378 1609B02383 5.33 6.40
Poignee De Transport
379 1609B02380 4.10 4.92
Poignee Coquille
380 1609B02381 5.33 6.40
Vis
382 1609B02437 0.83 1.00
Rondelle Striee
384 1609B02438 0.83 1.00
Rondelle
385 1609B02191 1.94 2.33
Vis
386 1609B02192 0.83 1.00
Laser
387 1609B02439 60.65 72.78
Boite De Connexions
391 1609B02392 1.94 2.33
Douille De Passage De Ca
392 1609B02415 0.83 1.00
Douille De Passage De Ca
393 1609B02416 0.83 1.00
Boite De Connexions
394 1609B02391 1.18 1.42
Porte-Module
396 1609B00325 1.18 1.42
MODULE DE DÉMARRAGE DOUX
397 2610233020 13.93 16.72
Gaine
398 1609B02432 2.71 3.25
Couvercle De Carter
399 1609B02482 5.33 6.40
Vis à Tôle
400 1609B00637 0.83 1.00
Vis
401 1609B02189 0.83 1.00
Joint torique
402 1609B00956 0.83 1.00
Douille
403 1609B02490 0.83 1.00
Collier De Serrage
436 1609B02412 0.83 1.00
Carter De Moteur
801 1609B02302 40.61 48.73
Axe D’arret
802 1609B02310 3.31 3.97
Induit 220-240V
803 1609B02590 130.32 156.38
Jeu De Balais
810 2610021311 13.93 16.72
Condensateur Antiparasit.
812 1609B02405 1.94 2.33
Plaque
817 1609B02598 7.58 9.10
Palier-Coussinet
827 1609B02316 12.41 14.89
Touche
828 1609B02593 1.94 2.33
Charniere
831 1609B02303 73.72 88.46
Charniere
832 1609B02304 60.65 72.78
Charniere
833 1609B02305 67.25 80.70
Serre joint
834 1609B06203 10.73 12.88
Support De Coussinet
835 1609B02592 26.84 32.21
Unité de capot
838 1609B02431 4.10 4.92
Socle
844 1609B02591 101.94 122.33
Bras
871 1609B02594 148.65 178.38
Boitier D’engrenage
873 1609B02307 26.84 32.21
Levier De Verrouillage
874 1609B02499 15.71 18.85
Table
882 1609B02309 209.26 251.11
Plaque d’appui
883 1609B02434 12.41 14.89
Poignee
885 1609B02552 15.71 18.85
Capot De Protection
899 1609B02597 23.75 28.50

Votre panier contient 0 de produits.
