Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601B20503 (GCM10S)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

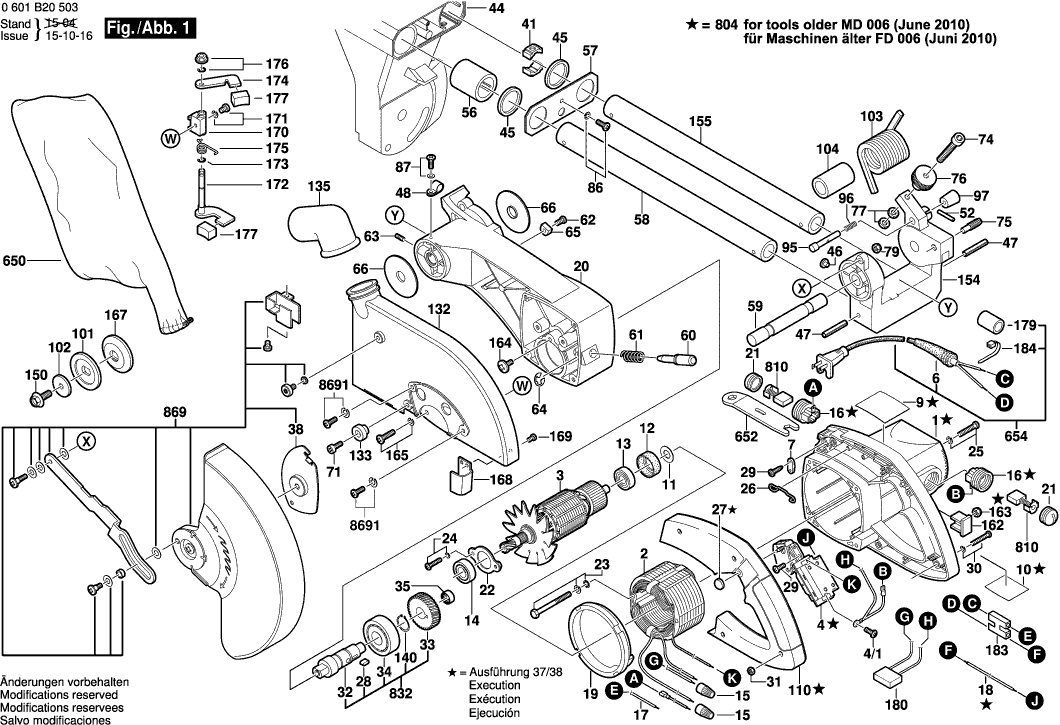

Dessins des Bosch 0601B20503 (GCM10S)
Liste de pièces de rechange des Bosch 0601B20503 (GCM10S)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 2610011963 | 55.56 | 66.67 | |
| Plus disponible, pas de remplacement | ||||
| 2 | 1609203J56 | |||
| Rotor | ||||
| 3 | 1619P03776 | 126.98 | 152.38 | |
| Interrupteur | ||||
| 4 | 2610011717 | 50.23 | 60.28 | |
| Vis | ||||
| 4/1 | 2610993109 | 1.00 | 1.20 | |
| Passe-Cables | ||||
| 6 | 2610911932 | 2.52 | 3.02 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 1609902108 | |||
| Plaque De Marque | ||||
| 9 | 1609902550 | 3.04 | 3.65 | |
| Plaque signalétique | ||||
| 10 | 1619PB1089 | 2.18 | 2.62 | |
| Rondelle Elastique | ||||
| 11 | 2610911924 | 3.44 | 4.13 | |
| Bague En Caoutchouc | ||||
| 12 | 2610996948 | 1.49 | 1.79 | |
| Roulement A Billes | ||||
| 13 | 2610911928 | 11.37 | 13.64 | |
| Roulement A Billes | ||||
| 14 | 2610911927 | 23.90 | 28.68 | |
| Element De Liaison | ||||
| 15 | 2610911933 | 1.00 | 1.20 | |
| Porte-Balais | ||||
| 16 | 2610911858 | 14.94 | 17.93 | |
| Plus disponible, pas de remplacement | ||||
| 17 | 2610911930 | |||
| Cable | ||||
| 18 | 2610013631 | 1.90 | 2.28 | |
| Deflecteur D’air | ||||
| 19 | 2610911931 | 3.04 | 3.65 | |
| Carter D’engrenages | ||||
| 20 | 2610911572 | 126.98 | 152.38 | |
| Capuchon De Balais | ||||
| 21 | 2610911859 | 2.08 | 2.50 | |
| Flasque De Palier | ||||
| 22 | 2610911566 | 2.86 | 3.43 | |
| Vis | ||||
| 23 | 2610911929 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 24 | 2610911926 | |||
| Vis | ||||
| 25 | 2610911865 | 1.00 | 1.20 | |
| Fil à ressort | ||||
| 26 | 2610911567 | 1.00 | 1.20 | |
| Clavette-Disque | ||||
| 28 | 2610993102 | 2.08 | 2.50 | |
| Vis | ||||
| 29 | 2610911903 | 1.00 | 1.20 | |
| Vis | ||||
| 30 | 2610911904 | 1.00 | 1.20 | |
| Ecrou Hex | ||||
| 31 | 1609902684 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 32 | 1619P03323 | |||
| Roue D’engrenage | ||||
| 33 | 2610911943 | 30.08 | 36.10 | |
| Plus disponible, pas de remplacement | ||||
| 34 | 2610943105 | |||
| Plus disponible, pas de remplacement | ||||
| 35 | 2610993106 | |||
| Ecrou Prisonnier | ||||
| 38 | 2610024626 | 3.71 | 4.45 | |
| Domino | ||||
| 41 | 1609902392 | 2.18 | 2.62 | |
| Bouton | ||||
| 42 | 2610911583 | 6.53 | 7.84 | |
| Ressort | ||||
| 43 | 2610911582 | 1.00 | 1.20 | |
| Support De Palier | ||||
| 44 | 2610911592 | 114.26 | 137.11 | |
| Rondelle De Feutre | ||||
| 45 | 2610911589 | 7.32 | 8.78 | |
| Coussin De Caoutchouc | ||||
| 46 | 2610911584 | 1.00 | 1.20 | |
| Goupille Elastique | ||||
| 47 | 2610911593 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 48 | 2610911872 | |||
| Support | ||||
| 49 | 2610911586 | 26.62 | 31.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 50 | 2610911551 | |||
| Barre | ||||
| 51 | 2610911869 | 3.71 | 4.45 | |
| Axe D’arret | ||||
| 52 | 2610911577 | 1.49 | 1.79 | |
| Lame de contact | ||||
| 53 | 2610911561 | 3.71 | 4.45 | |
| Levier De Tension | ||||
| 54 | 2610911559 | 4.58 | 5.50 | |
| Rondelle plate | ||||
| 55 | 2610351415 | 1.00 | 1.20 | |
| Roulement Glissant | ||||
| 56 | 2610915760 | 91.33 | 109.60 | |
| Plaque Intermediaire | ||||
| 57 | 2610911587 | 5.96 | 7.15 | |
| Tuyau | ||||
| 58 | 2610911590 | 91.33 | 109.60 | |
| Arbre | ||||
| 59 | 2610911875 | 13.02 | 15.62 | |
| Bride | ||||
| 60 | 2610911594 | 6.53 | 7.84 | |
| Ressort | ||||
| 61 | 2610911564 | 1.00 | 1.20 | |
| Vis | ||||
| 62 | 1609902655 | 1.00 | 1.20 | |
| Vis sans tête | ||||
| 63 | 2610911908 | 1.32 | 1.58 | |
| Agrafe | ||||
| 64 | 2610911902 | 1.00 | 1.20 | |
| Butée | ||||
| 65 | 2610911563 | 1.32 | 1.58 | |
| Rondelle De Compensation | ||||
| 66 | 2610911937 | 3.04 | 3.65 | |
| Plus disponible, pas de remplacement | ||||
| 71 | 2610911911 | |||
| Ecrou auto-bloquant | ||||
| 72 | 2610911886 | 1.00 | 1.20 | |
| Vis | ||||
| 74 | 1609902686 | 2.18 | 2.62 | |
| Vis De Butee | ||||
| 75 | 2610911873 | 2.18 | 2.62 | |
| Ecrou | ||||
| 76 | 2610911579 | 4.58 | 5.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 77 | 2610934688 | |||
| Ecrou | ||||
| 79 | 1609902689 | 1.32 | 1.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 81 | 2610911914 | |||
| Ecrou | ||||
| 82 | 2610328618 | 1.00 | 1.20 | |
| Rondelle plate | ||||
| 83 | 2610911887 | 1.00 | 1.20 | |
| Rondelle Elastique | ||||
| 84 | 1609902668 | 1.32 | 1.58 | |
| Vis Avec Rondelle Captive | ||||
| 87 | 2610911907 | 1.00 | 1.20 | |
| Vis D’ajutage | ||||
| 88 | 2610911562 | 2.18 | 2.62 | |
| Vis | ||||
| 89 | 2610911560 | 7.32 | 8.78 | |
| Rondelle Elastique | ||||
| 90 | 2610911891 | 1.00 | 1.20 | |
| Ecriteau Avertisseur | ||||
| 92 | 2610911671 | 3.04 | 3.65 | |
| Pas d'informations disponibles, non commandable | ||||
| 93 | 2610911861 | |||
| Pas d'informations disponibles, non commandable | ||||
| 94 | 2610911884 | |||
| Axe D’arret | ||||
| 95 | 1609902685 | 1.90 | 2.28 | |
| Ressort De Compression | ||||
| 96 | 2610911576 | 1.90 | 2.28 | |
| Bouton | ||||
| 97 | 2610911578 | 1.00 | 1.20 | |
| Bride | ||||
| 101 | 1609203J71 | 7.32 | 8.78 | |
| Rondelle plate | ||||
| 102 | 2610911870 | 2.18 | 2.62 | |
| Ressort De Torsion | ||||
| 103 | 2610911860 | 14.82 | 17.78 | |
| Douille | ||||
| 104 | 2610911874 | 3.04 | 3.65 | |
| Plus disponible, pas de remplacement | ||||
| 105 | 2610911862 | |||
| Reception | ||||
| 106 | 2610911867 | 6.53 | 7.84 | |
| Aiguille | ||||
| 107 | 2610911877 | 2.18 | 2.62 | |
| Boulon | ||||
| 108 | 2610911597 | 1.32 | 1.58 | |
| Pivot | ||||
| 109 | 2610911910 | 7.32 | 8.78 | |
| Poignee | ||||
| 110 | 2610011964 | 14.82 | 17.78 | |
| Pas d'informations disponibles, non commandable | ||||
| 111 | 2610911552 | |||
| Boule de poignée | ||||
| 112 | 2610911866 | 10.68 | 12.82 | |
| Pas d'informations disponibles, non commandable | ||||
| 113 | 2610911876 | |||
| Ressort A Lame | ||||
| 115 | 2610911913 | 1.32 | 1.58 | |
| Support | ||||
| 116 | 2610911912 | 1.32 | 1.58 | |
| Boulon | ||||
| 117 | 2610911864 | 4.58 | 5.50 | |
| Ressort De Compression | ||||
| 118 | 2610911917 | 2.18 | 2.62 | |
| Rondelle | ||||
| 119 | 2610320126 | 1.32 | 1.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 120 | 1609902690 | |||
| Plaque Glissant | ||||
| 121 | 2610911863 | 6.53 | 7.84 | |
| Ecriteau Avertisseur | ||||
| 122 | 2610911658 | 1.32 | 1.58 | |
| Douille Caoutchouc | ||||
| 124 | 2610911920 | 1.00 | 1.20 | |
| Cle A Douille Hexagonale | ||||
| 125 | 1609203J88 | 5.27 | 6.32 | |
| Plaque Taraudee | ||||
| 126 | 2610911919 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 127 | 2610911667 | |||
| Ecriteau Avertisseur | ||||
| 131 | 2610911666 | 3.04 | 3.65 | |
| Plus disponible, pas de remplacement | ||||
| 132 | 1619P03778 | |||
| Caoutchouc Rond | ||||
| 133 | 2610911921 | 1.00 | 1.20 | |
| Ecriteau Avertisseur | ||||
| 134 | 2610911669 | 3.04 | 3.65 | |
| Support D’aspiration | ||||
| 135 | 2610911934 | 4.58 | 5.50 | |
| Borne | ||||
| 136 | 2610913718 | 1.90 | 2.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 137 | 2610911893 | |||
| Vis | ||||
| 138 | 2610356733 | 1.00 | 1.20 | |
| Vis | ||||
| 139 | 2610911900 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 140 | 2610993108 | 1.00 | 1.20 | |
| Ecrou | ||||
| 145 | 1609902689 | 1.32 | 1.58 | |
| Vis | ||||
| 146 | 2610911918 | 2.18 | 2.62 | |
| Plus disponible, pas de remplacement | ||||
| 150 | 1619P03324 | |||
| Ecriteau Avertisseur | ||||
| 151 | 2610911668 | 3.04 | 3.65 | |
| Support De Palier | ||||
| 154 | 2610024627 | 61.93 | 74.32 | |
| Tuyau | ||||
| 155 | 2610911591 | 91.33 | 109.60 | |
| Insert | ||||
| 162 | 2610911569 | 2.40 | 2.88 | |
| Rondelle Elastique | ||||
| 163 | 1609902688 | 1.32 | 1.58 | |
| Vis | ||||
| 164 | 2610911923 | 1.90 | 2.28 | |
| Vis | ||||
| 165 | 2610993104 | 1.00 | 1.20 | |
| Rondelle plate | ||||
| 166 | 2610993221 | 1.00 | 1.20 | |
| Bride | ||||
| 167 | 1609203J70 | 7.32 | 8.78 | |
| Couvercle De Protection | ||||
| 168 | 1609203J66 | 1.90 | 2.28 | |
| Vis | ||||
| 169 | 1609902447 | 1.00 | 1.20 | |
| Bras De Support | ||||
| 170 | 1609902064 | 1.32 | 1.58 | |
| Vis | ||||
| 171 | 1609902065 | 1.00 | 1.20 | |
| Levier | ||||
| 172 | 1609902066 | 5.27 | 6.32 | |
| Segment de retenue | ||||
| 173 | 1609902067 | 1.00 | 1.20 | |
| Tôle | ||||
| 174 | 1609902068 | 1.90 | 2.28 | |
| Ressort De Torsion | ||||
| 175 | 1609902069 | 1.32 | 1.58 | |
| Ecrou | ||||
| 176 | 1609902070 | 1.32 | 1.58 | |
| Capot | ||||
| 177 | 1609902071 | 3.04 | 3.65 | |
| Pas d'informations disponibles, non commandable | ||||
| 179 | 1609203J60 | |||
| Condenseur | ||||
| 180 | 1609902073 | 5.27 | 6.32 | |
| Serre-Cables | ||||
| 183 | 1609203J61 | 1.32 | 1.58 | |
| Douille | ||||
| 184 | 1609902074 | 1.32 | 1.58 | |
| Sac A Poussiere | ||||
| 650 | 1609902393 | 20.39 | 24.47 | |
| Douille | ||||
| 652 | 1609203J74 | 4.58 | 5.50 | |
| Disp. Fixation Rapide | ||||
| 653 | 2610009615 | 26.62 | 31.94 | |
| Jeu De Cable | ||||
| 654 | 1609902075 | 22.88 | 27.46 | |
| Raccord | ||||
| 670 | 2610919256 | 14.82 | 17.78 | |
| Jeu De Rechanges | ||||
| 804 | 2610013756 | 91.33 | 109.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 805 | 2610022571 | |||
| Jeu De Balais | ||||
| 810 | 1609203L02 | 13.02 | 15.62 | |
| Broche De Rectifieuse | ||||
| 832 | 2610992363 | 61.93 | 74.32 | |
| Plus disponible, pas de remplacement | ||||
| 869 | 2610026667 | |||
| Vis | ||||
| 8691 | 1619PA9158 | 2.18 | 2.62 | |
