Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601274703 ( GBS75AE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

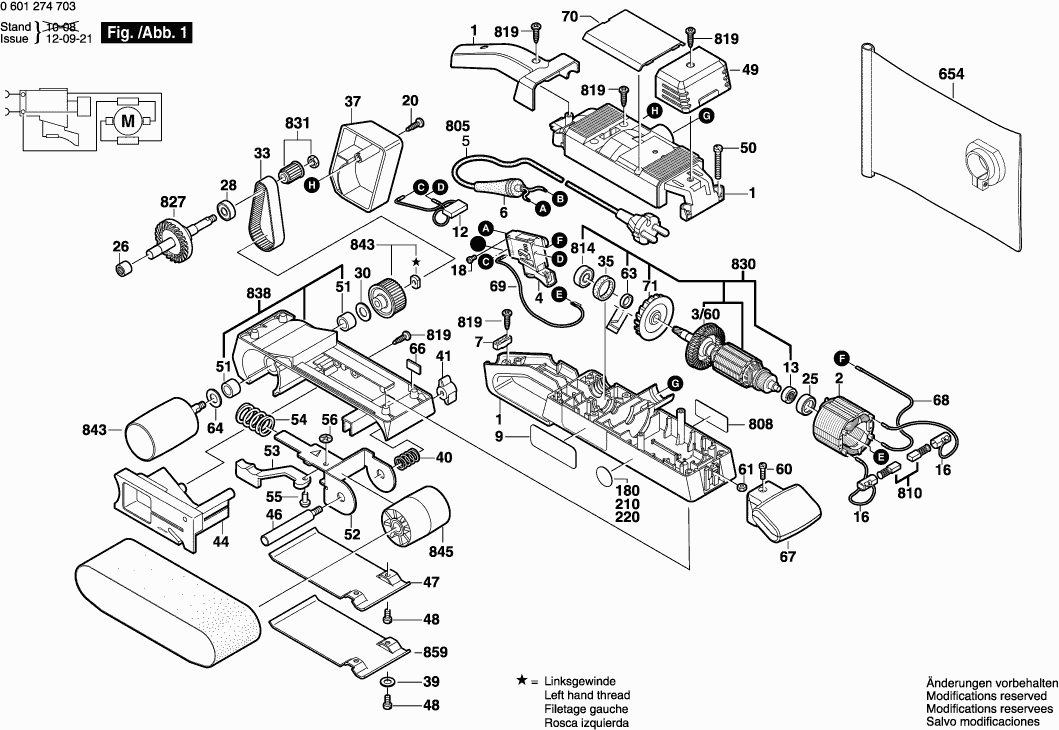

Dessins des Bosch 0601274703 ( GBS75AE )
Liste de pièces de rechange des Bosch 0601274703 ( GBS75AE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 2605104549 | 33.33 | 40.00 | |
| Épanouissement Polaire 230-240V | ||||
| 2 | 2604220480 | 20.39 | 24.47 | |
| Ventilateur | ||||
| 3/60 | 2606610049 | 1.90 | 2.28 | |
| Commutateur | ||||
| 4 | 2607200384 | 37.50 | 45.00 | |
| Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 5 | 1607000386 | 17.60 | 21.12 | |
| Manchon Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 2.18 | 2.62 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.32 | 1.58 | |
| Plaque De Marque GBS 75 AE | ||||
| 9 | 2601112057 | 2.18 | 2.62 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 1607328028 | |||
| Flasque-Palier | ||||
| 13 | 2605805008 | 4.58 | 5.50 | |
| Porte-Balais | ||||
| 16 | 2604449026 | 1.32 | 1.58 | |
| Vis à tête cylindrique M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.32 | 1.58 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 20 | 2603490023 | 1.00 | 1.20 | |
| Bague Intermediaire | ||||
| 25 | 1600502011 | 2.18 | 2.62 | |
| Roulement A Aiguilles Ø14 MM | ||||
| 26 | 2600910001 | 3.71 | 4.45 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 28 | 1900905041 | 11.02 | 13.22 | |
| Rondelle De Compensation | ||||
| 30 | 2600100099 | 1.90 | 2.28 | |
| Courroie Dentee Z=75 | ||||
| 33 | 2604736010 | 9.47 | 11.36 | |
| Bague Intermediaire | ||||
| 35 | 1600206024 | 1.32 | 1.58 | |
| Capot de recouvrement NOIR | ||||
| 37 | 1605510150 | 3.71 | 4.45 | |
| Rondelle plate DIN 125-A5,3-A2 | ||||
| 39 | 2918650007 | 1.32 | 1.58 | |
| Ressort De Compression | ||||
| 40 | 2604630002 | 1.32 | 1.58 | |
| Ecrou A Oreilles | ||||
| 41 | 2603339005 | 2.52 | 3.02 | |
| Socle BLEU | ||||
| 44 | 1608005004 | 11.02 | 13.22 | |
| Axe | ||||
| 46 | 1603521027 | 8.48 | 10.18 | |
| Plaque De Base | ||||
| 47 | 2601098040 | 6.53 | 7.84 | |
| Vis à tête cylindrique DIN 84-M5x10-4.8 | ||||
| 48 | 2603410045 | 1.90 | 2.28 | |
| Capuchon De Balais NOIR | ||||
| 49 | 1605500122 | 5.27 | 6.32 | |
| Vis à tête cylindrique DIN 84-BM5x40-5.8 | ||||
| 50 | 2910011170 | 1.32 | 1.58 | |
| Plus disponible, pas de remplacement | ||||
| 51 | 1900301018 | |||
| Console Terminale | ||||
| 52 | 1605807013 | 7.32 | 8.78 | |
| Levier De Tension NOIR | ||||
| 53 | 1602098006 | 2.18 | 2.62 | |
| Ressort De Compression | ||||
| 54 | 1604619017 | 1.90 | 2.28 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 2917030110 | |||
| Anneau D’arret | ||||
| 56 | 1600146001 | 1.32 | 1.58 | |
| Plaque Glissant | ||||
| 59 | 2601098037 | 4.58 | 5.50 | |
| Vis à tête cylindrique DIN 84-AM4x16-8.8 | ||||
| 60 | 2910021126 | 1.00 | 1.20 | |
| Ecrou Hex DIN 934 -M4-m-8 | ||||
| 61 | 2915011005 | 1.00 | 1.20 | |
| joint d’étanchéité | ||||
| 63 | 2600290033 | 3.04 | 3.65 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 64 | 1600101618 | 2.18 | 2.62 | |
| Plaque De Ceramique | ||||
| 66 | 1601010007 | 2.18 | 2.62 | |
| Poignee NOIR | ||||
| 67 | 1605133036 | 6.53 | 7.84 | |
| Cable De Connexion L=410 MM BLANC | ||||
| 68 | 1604438018 | 1.32 | 1.58 | |
| Cable De Connexion L=373 MM BLANC | ||||
| 69 | 1604448000 | 1.90 | 2.28 | |
| Couvercle De Carter NOIR | ||||
| 70 | 1605500120 | 2.18 | 2.62 | |
| Ventilateur | ||||
| 71 | 1606610120 | 2.18 | 2.62 | |
| Sac A Poussiere | ||||
| 654 | 2605411170 | 22.88 | 27.46 | |
| Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 17.60 | 21.12 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.18 | 2.62 | |
| Jeu De Balais 10 x 2 604 321 905 | ||||
| 810 | 1607000484 | 82.63 | 99.16 | |
| Jeu De Balais | ||||
| 810 | 2604321905 | 9.47 | 11.36 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 814 | 1610905011 | 12.21 | 14.65 | |
| Vis à Tôle DIN 7981-ST3,9x19-C-H | ||||
| 819 | 2910611020 | 1.32 | 1.58 | |
| Couronne D’angle Z=45 | ||||
| 827 | 2606333900 | 17.60 | 21.12 | |
| Induit 230-240V | ||||
| 830 | 2604010935 | 61.93 | 74.32 | |
| Roue A Courroie Dentee | ||||
| 831 | 2606625907 | 2.52 | 3.02 | |
| Corps | ||||
| 838 | 2605190900 | 50.23 | 60.28 | |
| Galet | ||||
| 843 | 2606625904 | 37.50 | 45.00 | |
| Galet | ||||
| 845 | 2606625908 | 37.50 | 45.00 | |
| Plaque Glissant | ||||
| 859 | 2601098037 | 4.58 | 5.50 | |
