Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601G76001 ( GBR15CAG )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601G76001 ( GBR15CAG )

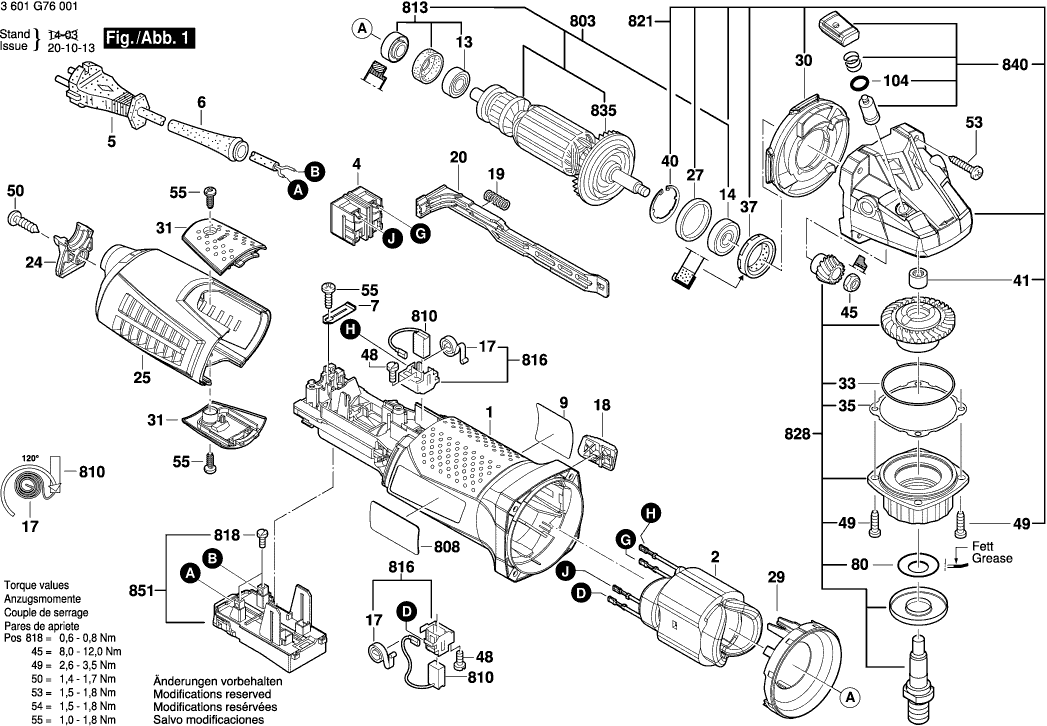

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601G76001 ( GBR15CAG )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur
1 1605108283 12.41 14.89

Épanouissement Polaire
2 1607000F0B 23.75 28.50

Épanouissement Polaire 230V
2 1604220478 22.36 26.83

Commutateur
4 1607200256 9.53 11.44

Câble d alimentation EU 4,15m 2x1,0mm H07RN-F
5 3604460185 20.42 24.50

Manchon
6 1600703044 1.70 2.04

Collier De Fixation
7 1601302017 0.83 1.00

Plaque De Marque
9 3601110606 1.94 2.33

Roulement A Billes Rigide 7x19x6
13 1610905025 5.33 6.40

Roulement A Billes Rigide 8x22x7
14 1600905032 4.70 5.64

Ressort Spiral
17 1604652021 0.83 1.00

Poignee D’interrupteur
18 1602026091 0.83 1.00

Ressort De Compression
19 1604611031 2.24 2.69

Curseur De Reglage
20 1602319026 1.18 1.42

Couvercle
24 1605500274 2.24 2.69

Couvercle De Carter
25 1605500276 6.54 7.85

Bague En Caoutchouc
27 1600206025 1.70 2.04

Deflecteur D’air
29 1600591047 1.70 2.04

Distributeur D’air
30 1600591048 1.94 2.33

Capuchon De Balais
31 1605500277 1.70 2.04

Joint torique 46,0x1,1 MM ROUGE
33 3600210124 2.24 2.69

Rondelle De Compensation 0,15 MM ÉPAIS
35 1600136020 2.71 3.25

Rondelle De Compensation 0,1 MM ÉPAIS
35 1600136013 1.94 2.33

Rondelle De Compensation 0,2 MM ÉPAIS
35 1600136014 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
35 1600136015 1.94 2.33

Bague D’etancheite
37 1600290016 1.94 2.33

Etrier D’arret
40 1600119011 1.70 2.04

Douille à aiguilles Ø8xØ12x8 MM
41 1600910018 4.10 4.92

Ecrou Hex M7, SW10
45 1603300016 1.18 1.42

Vis A Tete Bombee 3x10 ST
48 1613435034 0.83 1.00

Vis A Tete Bombee Torx
49 3603435055 2.71 3.25

Vis A Tete Bombee Torx 4x20
50 2603490023 0.83 1.00

Vis A Tete Bombee Torx
53 1603435078 0.83 1.00

Vis A Tete Bombee Torx 4x12
55 2603490021 0.83 1.00

Disque De Recouvrement
80 1619P09390 1.70 2.04

Joint torique 4,5x1,0 MM BLEU
104 1600210044 0.83 1.00

Bride De Fixation Ø22,3xØ42 MM
202 2605703014 4.10 4.92

Joint torique 20,35x1,78 MM
202/2 1600210039 1.70 2.04

Ecrou Cylindrique M14
203 1603345043 6.54 7.85

Plaquette Indicatrice
205 3601119236 2.71 3.25

Poignee
206 3602025029 36.85 44.22

Vis Tête Hexagonale
207 1619P07611 2.71 3.25

Rondelle plate DIN 125-A10,5-ST
208 2916011017 1.18 1.42

Capot D’aspiration
210 3605510063 33.45 40.14

Piece Inclinable
211 3605500219 13.93 16.72

Bouton
212 3602305019 3.31 3.97

Ressort De Compression
213 3604611042 1.94 2.33

Bague En Tole
214 3600190040 11.88 14.26

Plus disponible, pas de remplacement
650 3607950016

Roue Coupe Diamant
651 3608600014 29.75 35.70

Induit Avec Ventilateur 230V
803 3607031750 113.29 135.95

Plaque signalétique
808 160111A3HH 1.94 2.33

Jeu De Balais
810 1607000V37 11.88 14.26

Roulement A Billes Rigide
813 3607031751 18.19 21.83

Porte-Balais
816 1607000V43 2.71 3.25

Vis à tête cylindrique
818 1607000V42 0.83 1.00

Carter D’engrenages
821 3607031752 81.47 97.76

Collerette de coussinet
828 1607000D9F 49.56 59.47

Brosse
829 3607031875 44.82 53.78

Ventilateur
835 1606610132 1.70 2.04

Bouton-Poussoir
840 1607000V41 3.31 3.97

Regulateur De Vitesse
851 16072335JJ 33.45 40.14

Poignee
866 3607031755 63.33 76.00

Ecrou De Blocage Rapide
896 1600A016PP 36.85 44.22
