Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601121103 ( GBM23-2 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

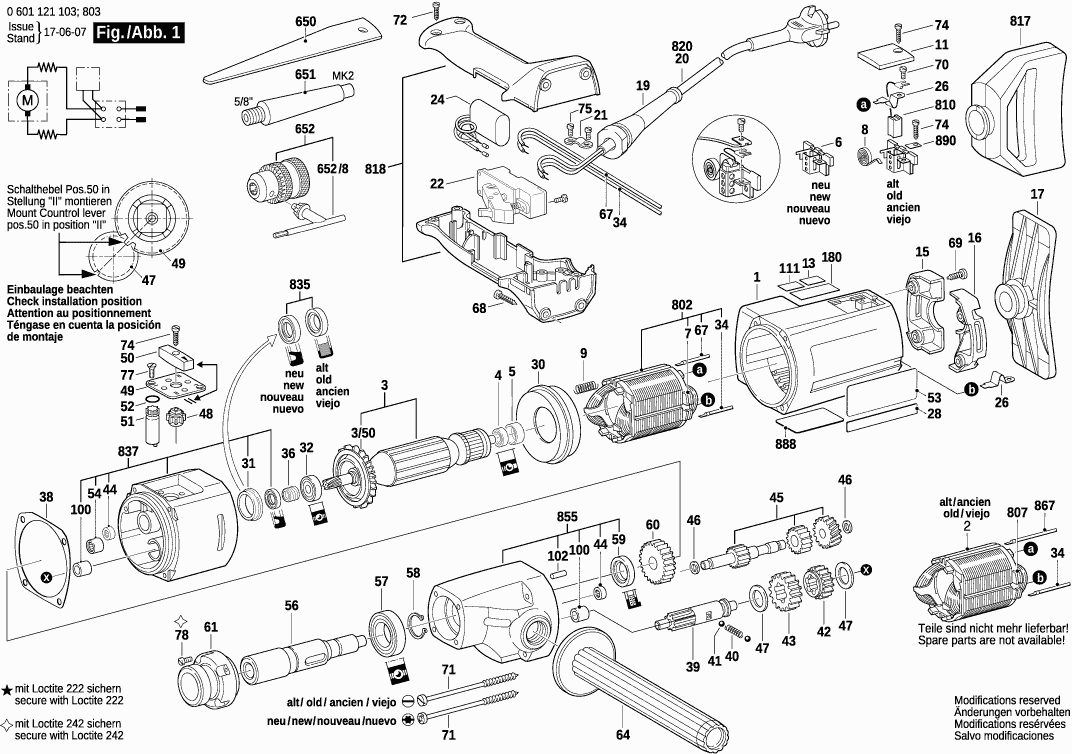

Dessins des Bosch 0601121103 ( GBM23-2 )
Liste de pièces de rechange des Bosch 0601121103 ( GBM23-2 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 3605108091 | 29.75 | 35.70 | |
| Induit | ||||
| 3 | 1619P13608 | 113.29 | 135.95 | |
| Ventilateur | ||||
| 3/50 | 1606610122 | 2.24 | 2.69 | |
| Roulement A Billes 7x19x6 | ||||
| 4 | 2600905032 | 4.10 | 4.92 | |
| Bague Intermediaire | ||||
| 5 | 1600502011 | 1.94 | 2.33 | |
| Porte-Balais | ||||
| 6 | 3604336012 | 4.70 | 5.64 | |
| Passe-Cables | ||||
| 7 | 3601025003 | 1.18 | 1.42 | |
| Ressort Spiral | ||||
| 8 | 1604652006 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 9 | 1604613006 | 1.18 | 1.42 | |
| Couvercle BLEU | ||||
| 11 | 3605500063 | 3.31 | 3.97 | |
| Couvercle BLEU | ||||
| 15 | 3605500058 | 10.73 | 12.88 | |
| Couvercle BLEU | ||||
| 16 | 3605500059 | 11.88 | 14.26 | |
| Plaque De Pression | ||||
| 17 | 3601012003 | 6.54 | 7.85 | |
| Manchon Ø9,2-Ø12x120 MM | ||||
| 19 | 3600703011 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 21 | 1601302014 | 1.18 | 1.42 | |
| Commutateur | ||||
| 22 | 1607200078 | 36.85 | 44.22 | |
| Plus disponible, pas de remplacement | ||||
| 24 | 1607328028 | |||
| Fiche Plate | ||||
| 26 | 1604477001 | 1.18 | 1.42 | |
| Deflecteur D’air | ||||
| 30 | 1600502019 | 2.71 | 3.25 | |
| Bague Intermediaire | ||||
| 31 | 1600221003 | 1.18 | 1.42 | |
| Roulement A Billes Rigide 9x26x8 | ||||
| 32 | 3600905131 | 8.45 | 10.14 | |
| Cable De Connexion L=330 MM BLANC | ||||
| 34 | 1604438012 | 5.83 | 7.00 | |
| Bague Intermediaire | ||||
| 36 | 1600300090 | 2.71 | 3.25 | |
| Joint-Plaque | ||||
| 38 | 1601015013 | 1.18 | 1.42 | |
| Arbre Dentele Z=9 | ||||
| 39 | 1606309066 | 81.47 | 97.76 | |
| Ressort De Compression | ||||
| 40 | 1604611022 | 1.18 | 1.42 | |
| Bille DIN 5401-5 G28 | ||||
| 41 | 1903230009 | 0.83 | 1.00 | |
| Roue Cylindrique Z=32 | ||||
| 42 | 1606317074 | 26.84 | 32.21 | |
| Roue Cylindrique Z=43 | ||||
| 43 | 1606317082 | 33.45 | 40.14 | |
| Douille à aiguilles | ||||
| 44 | 1600910013 | 4.70 | 5.64 | |
| Arbre Formant Pignon Z=14/24/33 | ||||
| 45 | 1606309065 | 81.47 | 97.76 | |
| Rondelle De Compensation 0,5 MM ÉPAIS | ||||
| 46 | 1600100631 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,6 MM ÉPAIS | ||||
| 47 | 1600101647 | 1.70 | 2.04 | |
| Arbre De Commande Z=20 | ||||
| 48 | 1606325025 | 2.24 | 2.69 | |
| Plaquette Crantee | ||||
| 49 | 1601038025 | 1.18 | 1.42 | |
| Levier De Commande | ||||
| 50 | 1602026044 | 5.83 | 7.00 | |
| Arbre De Commande Z=10 | ||||
| 51 | 1606325027 | 6.54 | 7.85 | |
| Joint torique 8x2,5 MM | ||||
| 52 | 1900210105 | 1.18 | 1.42 | |
| Etiquette Adhesive | ||||
| 53 | 3601110363 | 2.71 | 3.25 | |
| Roulement A Aiguilles Ø14 MM | ||||
| 54 | 2600910001 | 3.31 | 3.97 | |
| Broche De Percage | ||||
| 56 | 3606135009 | 81.47 | 97.76 | |
| Roulement A Billes Rigide 25x47x12 | ||||
| 57 | 1900905126 | 29.75 | 35.70 | |
| Anneau de retenue DIN 471 25x1,2 | ||||
| 58 | 2916650014 | 1.18 | 1.42 | |
| joint d’étanchéité 20x31x7 MM | ||||
| 59 | 3600290035 | 10.73 | 12.88 | |
| Roue Cylindrique | ||||
| 60 | 3606316108 | 29.75 | 35.70 | |
| Bride De Fixation | ||||
| 61 | 1605703075 | 44.82 | 53.78 | |
| Poignee 400 MM NOIR | ||||
| 64 | 1600763010 | 36.85 | 44.22 | |
| Cable De Connexion L=470 MM BLANC | ||||
| 67 | 3604438025 | 5.83 | 7.00 | |
| Vis à Tôle 5x30 | ||||
| 68 | 3603435027 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx | ||||
| 69 | 2914201529 | 0.83 | 1.00 | |
| Vis à tête cylindrique DIN 84-AM4x8-8.8 | ||||
| 70 | 2910021118 | 0.83 | 1.00 | |
| Vis A Tete Bombee | ||||
| 71 | 3603435042 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx | ||||
| 72 | 2914201508 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 74 | 2910211019 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 75 | 2910211019 | 0.83 | 1.00 | |
| Vis à tête fraisée DIN 63-AM4x10-5.8 | ||||
| 77 | 2910501120 | 0.83 | 1.00 | |
| Vis à tête cylindrique DIN 84-AM5x12-8.8 | ||||
| 78 | 2910021154 | 0.83 | 1.00 | |
| Coussinet | ||||
| 100 | 3600328033 | 5.83 | 7.00 | |
| Goupille Cylindrique 5 H 8x18 DIN 7 | ||||
| 102 | 2917500121 | 0.83 | 1.00 | |
| Etiquette Adhesive | ||||
| 111 | 3601110366 | 2.71 | 3.25 | |
| Clavette Chasse-Cone | ||||
| 650 | 3601030002 | 9.53 | 11.44 | |
| Épanouissement Polaire 230V | ||||
| 802 | 3604220125 | 73.72 | 88.46 | |
| Passe-Cables | ||||
| 807 | 1601025001 | 1.10 | 1.32 | |
| Jeu De Balais | ||||
| 810 | 3607014012 | 20.42 | 24.50 | |
| Poignee BLEU FONCÉ | ||||
| 817 | 3605133010 | 40.61 | 48.73 | |
| Poignee | ||||
| 818 | 3605132031 | 26.84 | 32.21 | |
| Câble d alimentation | ||||
| 820 | 3607030489 | 26.84 | 32.21 | |
| Bague D’etancheite | ||||
| 835 | 3600290070 | 9.53 | 11.44 | |
| Palier Intermédiaire | ||||
| 837 | 3607030436 | 91.56 | 109.87 | |
| Palier De La Broche | ||||
| 855 | 1605806382 | 130.32 | 156.38 | |
| Cable De Connexion L=450 MM BLANC | ||||
| 867 | 3604460009 | 5.33 | 6.40 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 1.94 | 2.33 | |
| Frein D’ecrou | ||||
| 890 | 1601030022 | 1.18 | 1.42 | |
