Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601121608 (GBM23-2E)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

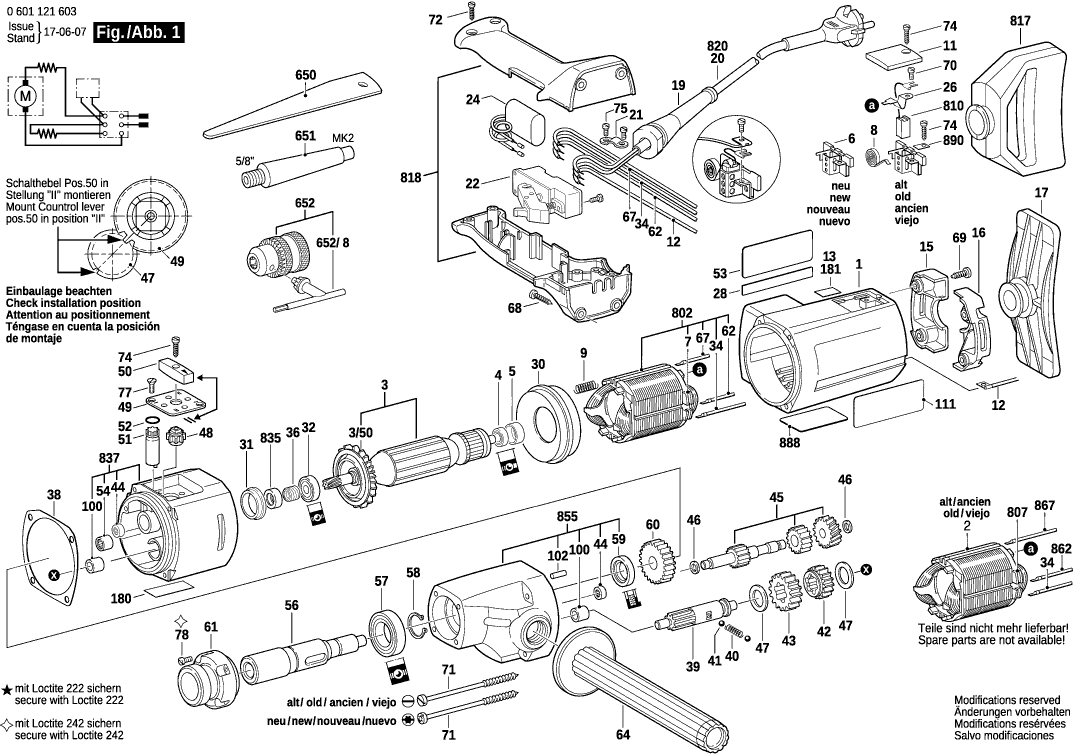

Dessins des Bosch 0601121608 (GBM23-2E)
Liste de pièces de rechange des Bosch 0601121608 (GBM23-2E)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 3605108091 | 33.33 | 40.00 | |
| Induit | ||||
| 3 | 1619P13608 | 126.98 | 152.38 | |
| Ventilateur | ||||
| 3/50 | 1606610122 | 2.86 | 3.43 | |
| Roulement A Billes | ||||
| 4 | 2600905032 | 4.94 | 5.93 | |
| Bague Intermediaire | ||||
| 5 | 1600502011 | 2.40 | 2.88 | |
| Porte-Balais | ||||
| 6 | 3604336012 | 5.81 | 6.97 | |
| Passe-Cables | ||||
| 7 | 3601025003 | 1.49 | 1.79 | |
| Ressort Spiral | ||||
| 8 | 1604652006 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 9 | 1604613006 | 1.49 | 1.79 | |
| Couvercle | ||||
| 11 | 3605500063 | 4.21 | 5.05 | |
| Cable De Connexion | ||||
| 12 | 1604445006 | 5.81 | 6.97 | |
| Couvercle | ||||
| 15 | 3605500058 | 12.82 | 15.38 | |
| Couvercle | ||||
| 16 | 3605500059 | 13.13 | 15.76 | |
| Plaque De Pression | ||||
| 17 | 3601012003 | 7.32 | 8.78 | |
| Manchon | ||||
| 19 | 3600703011 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 21 | 1601302014 | 2.18 | 2.62 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1607200075 | |||
| Plus disponible, pas de remplacement | ||||
| 24 | 1607328028 | |||
| Fiche Plate | ||||
| 26 | 1604477001 | 1.49 | 1.79 | |
| Deflecteur D’air | ||||
| 30 | 1600502019 | 3.44 | 4.13 | |
| Bague Intermediaire | ||||
| 31 | 1600221003 | 2.40 | 2.88 | |
| Roulement A Billes Rigide | ||||
| 32 | 3600905131 | 10.90 | 13.08 | |
| Cable De Connexion | ||||
| 34 | 1604438012 | 7.46 | 8.95 | |
| Bague Intermediaire | ||||
| 36 | 1600300090 | 3.44 | 4.13 | |
| Joint-Plaque | ||||
| 38 | 1601015013 | 1.49 | 1.79 | |
| Arbre Dentele | ||||
| 39 | 1606309066 | 98.18 | 117.82 | |
| Ressort De Compression | ||||
| 40 | 1604611022 | 1.49 | 1.79 | |
| Bille | ||||
| 41 | 1903230009 | 1.00 | 1.20 | |
| Roue Cylindrique | ||||
| 42 | 1606317074 | 31.42 | 37.70 | |
| Roue Cylindrique | ||||
| 43 | 1606317082 | 39.14 | 46.97 | |
| Douille à aiguilles | ||||
| 44 | 1600910013 | 5.81 | 6.97 | |
| Arbre Formant Pignon | ||||
| 45 | 1606309065 | 98.18 | 117.82 | |
| Rondelle De Compensation | ||||
| 46 | 1600100631 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 47 | 1600101647 | 2.08 | 2.50 | |
| Arbre De Commande | ||||
| 48 | 1606325025 | 2.86 | 3.43 | |
| Plaquette Crantee | ||||
| 49 | 1601038025 | 1.49 | 1.79 | |
| Levier De Commande | ||||
| 50 | 1602026044 | 7.46 | 8.95 | |
| Arbre De Commande | ||||
| 51 | 1606325027 | 8.35 | 10.02 | |
| Joint torique | ||||
| 52 | 1900210105 | 1.49 | 1.79 | |
| Etiquette Adhesive | ||||
| 53 | 3601110366 | 3.04 | 3.65 | |
| Roulement A Aiguilles | ||||
| 54 | 2600910001 | 4.18 | 5.02 | |
| Broche De Percage | ||||
| 56 | 3606135009 | 91.33 | 109.60 | |
| Roulement A Billes Rigide | ||||
| 57 | 1900905126 | 34.82 | 41.78 | |
| Anneau de retenue | ||||
| 58 | 2916650014 | 1.49 | 1.79 | |
| joint d’étanchéité | ||||
| 59 | 3600290035 | 11.65 | 13.98 | |
| Roue Cylindrique | ||||
| 60 | 3606316108 | 34.82 | 41.78 | |
| Bride De Fixation | ||||
| 61 | 1605703075 | 50.23 | 60.28 | |
| Cable De Connexion | ||||
| 62 | 3604438027 | 9.67 | 11.60 | |
| Poignee | ||||
| 64 | 1600763010 | 43.12 | 51.74 | |
| Cable De Connexion | ||||
| 67 | 3604438025 | 6.53 | 7.84 | |
| Vis à Tôle | ||||
| 68 | 3603435027 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 69 | 2914201529 | 1.00 | 1.20 | |
| Vis à tête cylindrique | ||||
| 70 | 2910021118 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 71 | 3603435042 | 1.32 | 1.58 | |
| Vis A Tete Bombee Torx | ||||
| 72 | 2914201508 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 74 | 2910211019 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 75 | 2910211019 | 1.00 | 1.20 | |
| Vis à tête fraisée | ||||
| 77 | 2910501120 | 1.00 | 1.20 | |
| Vis à tête cylindrique | ||||
| 78 | 2910021154 | 1.00 | 1.20 | |
| Coussinet | ||||
| 100 | 3600328033 | 6.53 | 7.84 | |
| Goupille Cylindrique | ||||
| 102 | 2917500121 | 1.00 | 1.20 | |
| Etiquette Adhesive | ||||
| 111 | 3601110383 | 2.71 | 3.25 | |
| Clavette Chasse-Cone | ||||
| 650 | 3601030002 | 10.68 | 12.82 | |
| Épanouissement Polaire | ||||
| 802 | 3604220111 | 61.93 | 74.32 | |
| Jeu De Balais | ||||
| 810 | 3607014012 | 23.90 | 28.68 | |
| Poignee | ||||
| 818 | 3605132031 | 30.08 | 36.10 | |
| Câble d alimentation | ||||
| 820 | 3607030489 | 31.42 | 37.70 | |
| Bague D’etancheite | ||||
| 835 | 3600290070 | 10.68 | 12.82 | |
| Palier Intermédiaire | ||||
| 837 | 3607030436 | 102.63 | 123.16 | |
| Palier De La Broche | ||||
| 855 | 1605806382 | 146.07 | 175.28 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 2.40 | 2.88 | |
| Frein D’ecrou | ||||
| 890 | 1601030022 | 1.49 | 1.79 | |
