Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601AB0000 ( GBM1600RE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

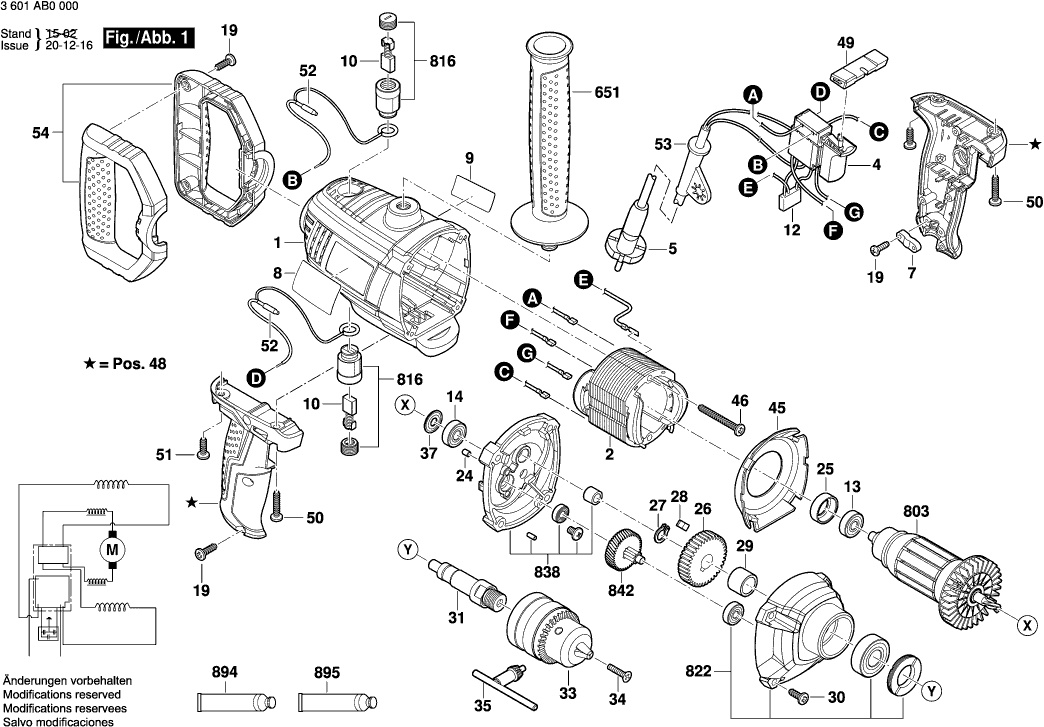

Dessins des Bosch 3601AB0000 ( GBM1600RE )
Liste de pièces de rechange des Bosch 3601AB0000 ( GBM1600RE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619PA7814 | 13.93 | 16.72 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1619PA7815 | 15.71 | 18.85 | |
| Interrupteur | ||||
| 4 | 1619PA7816 | 8.45 | 10.14 | |
| Câble d alimentation | ||||
| 5 | 1619PA9920 | 10.73 | 12.88 | |
| Collier De Fixation | ||||
| 7 | 1619PA7821 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 8 | 1619PA8715 | 1.94 | 2.33 | |
| Plaque De Marque GBM 1600 RE | ||||
| 9 | 1619PA7826 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 10 | 1619PA7827 | 3.31 | 3.97 | |
| Condensateur Antiparasit. | ||||
| 12 | 1619PA7828 | 1.94 | 2.33 | |
| Roulement A Billes 627ZZ | ||||
| 13 | 1619PA7829 | 1.70 | 2.04 | |
| Roulement A Billes 608RS | ||||
| 14 | 1619PA7830 | 1.94 | 2.33 | |
| Vis à Tôle | ||||
| 19 | 1619PA7831 | 1.18 | 1.42 | |
| Bande En Caoutchouc | ||||
| 24 | 1619PA7832 | 0.83 | 1.00 | |
| Coussinet-Douille | ||||
| 25 | 1619PA7833 | 0.83 | 1.00 | |
| Roue Cylindrique | ||||
| 26 | 1619PA7834 | 4.70 | 5.64 | |
| Anneau élastique | ||||
| 27 | 1619PA7835 | 0.83 | 1.00 | |
| Clavette Mince | ||||
| 28 | 1619PA7836 | 0.83 | 1.00 | |
| Douille D’espacement | ||||
| 29 | 1619PA7837 | 1.70 | 2.04 | |
| Vis | ||||
| 30 | 1619PA7838 | 1.18 | 1.42 | |
| Broche De Percage | ||||
| 31 | 1619PA7839 | 5.33 | 6.40 | |
| Mandrin | ||||
| 33 | 1619PA3304 | 13.93 | 16.72 | |
| Vis à tête fraisée | ||||
| 34 | 1619PA3305 | 0.83 | 1.00 | |
| Cle De Mandrin | ||||
| 35 | 1619PA8054 | 1.18 | 1.42 | |
| joint d’étanchéité | ||||
| 37 | 1619PA7840 | 0.83 | 1.00 | |
| Deflecteur D’air | ||||
| 45 | 1619PA7841 | 1.18 | 1.42 | |
| Vis | ||||
| 46 | 1619PA7842 | 0.83 | 1.00 | |
| Poignee | ||||
| 48 | 1619PA7843 | 8.45 | 10.14 | |
| Levier | ||||
| 49 | 1619PA7844 | 0.83 | 1.00 | |
| Vis à Tôle | ||||
| 50 | 1619PA7845 | 0.83 | 1.00 | |
| Vis à Tôle | ||||
| 51 | 1619PA7846 | 0.83 | 1.00 | |
| Boite Antiparasite | ||||
| 52 | 1619PA7847 | 2.71 | 3.25 | |
| Manchon | ||||
| 53 | 1619PA7848 | 1.18 | 1.42 | |
| Poignee De Manoeuvre | ||||
| 54 | 1619PA7849 | 6.54 | 7.85 | |
| Poignee Auxiliaire | ||||
| 651 | 1619PA7850 | 4.70 | 5.64 | |
| Induit 220-240V | ||||
| 803 | 1619PA7851 | 36.85 | 44.22 | |
| Porte-Balais | ||||
| 816 | 1619PA7852 | 2.71 | 3.25 | |
| Carter D’engrenages | ||||
| 822 | 1619PA7853 | 13.93 | 16.72 | |
| Flasque De Palier | ||||
| 838 | 1619PA7855 | 10.73 | 12.88 | |
| Arbre De Pignon | ||||
| 842 | 1619PA7856 | 4.10 | 4.92 | |
| Tube De Graisse 225 ML | ||||
| 894 | 1615430020 | 15.71 | 18.85 | |
| Tube De Graisse 225 ML | ||||
| 895 | 1605430003 | 29.75 | 35.70 | |
